سری مادربوردهای مجهز به چیپ‌ست Z87 جزو حرفه‌ای‌ترین مادربوردهای اینتل برای پردازنده‌های Haswell به شمار می‌آیند و البته قیمت بالایی هم دارند. این مدل‌ها بیشترین امکانات را به شما ارائه می‌دهند و قابلیت‌های متنوعی را در اختیارتان می‌گذارند. اما در میان همین مادربوردهای حرفه‌ای نیز رده‌های قیمتی مختلفی دیده شده و محدوده قیمتی آنها بین 600 هزار تومان تا بیش از یک میلیون تومان (و گاهی نزدیک به دو میلیون تومان در زمان نوشتن این مقاله) است. در شماره قبل مادربورد میان قیمت msi Z87-G43 را بررسی کرده و از کارایی خوب آن لذت بردیم. حالا به سراغ یک نمونه میان قیمت دیگر از تولیدات Gigabyte رفته‌ایم تا ببینیم در مقایسه با یک نمونه قدرتمند و گران قیمت چه امکاناتی داشته و چه چیزی به کاربر خود ارائه می‌کند.
برخلاف نمونه‌های گران قیمت و حرفه‌ای‌تر، در نمونه‌های میان قیمت شاهد حذف برخی از امکانات هستیم. امکاناتی که شاید در یک نمونه گران قیمت اصلاً مورد استفاده نیز قرار نگیرد و به همین خاطر است که گاهی اوقات می‌توان یک مدل میان قیمت را به یک مادربورد گرانقیمت و پر زرق و برق ترجیح داد. جدول زیر خلاصه‌ای از امکانات و قابلیت‌های این مادربورد را نشان می‌دهد:
| Gigabyte Z87X-D3H |
مدار رگولاتور | 8 فاز |
حافظه RAM | 32 گیگابایت، (DDR3-3000 OC) |
پورت‌ها | 6xSATA III, 10xUSB 3.0, 6xUSB 2.0, D-Subx1, DVIx1, HDMIx1 |
رابط‌ها | یک رابط PCI-Ex16، یک رابط PCI-Ex8، یک رابط PCI-Ex4، سه رابط PCI-Ex1، یک رابط PCI |
SLI/CrossfireX | دارد |
لوازم جانبی | SATA III Cable x4, SLI Bridge |
چیپ‌ست شبکه | Intel Gigabit LAN |
چیپ‌ست صدا | Realtek ALC892، خروجی صدای 7/1 کانال، اتصال صدای S/PDIF |
نسخه بایوس در زمان تست | F7 |
منطق و اعتدال

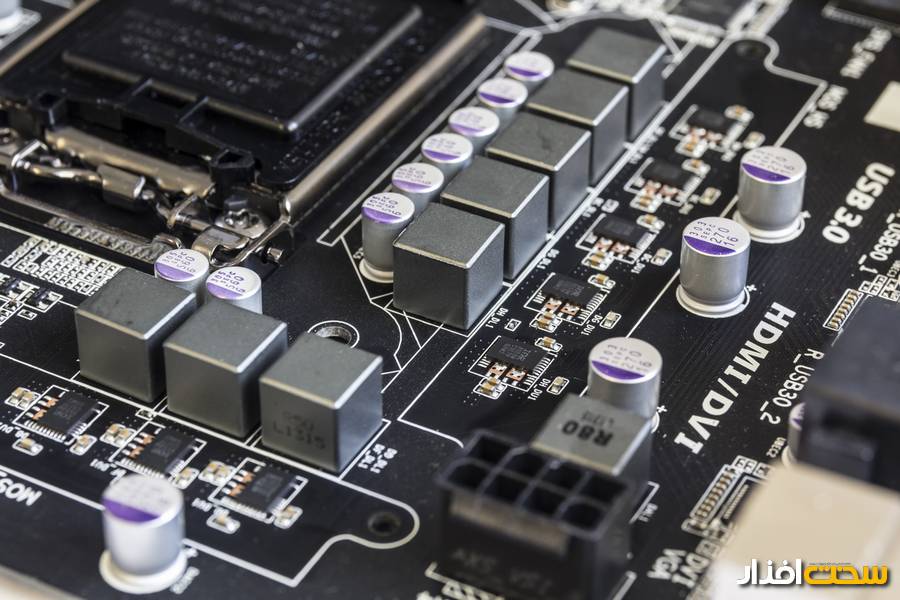

Z87X-D3H می‌خواهد همه چیز را به شکلی معقول و منطقی به کاربر خود ارائه دهد و در ضمن او را مجبور به پرداخت هزینه یک میلیون تومانی نکند. در واقع در اینجا هر آنچه که لازم و ضروری است و انتظار دارید یک مادربورد Z87 داشته باشد را در اختیار دارید و مواردی که ممکن است ضروری به نظر برسند حذف شده‌اند. رابط Wi-Fi و بلوتوث، دکمه‌های روشن و خاموش و Debug LED، محلی برای خواندن ولتاژ، مدار رگولاتور با تعداد فازهای فراوان چیزهایی هستند که در این مادربورد نخواهید یافت. در مقابل پشتیبانی از فناوری‌های SLI و CrossfireX، تعداد کافی پورت‌های USB 3.0 (که هریک دارای فیوز جداگانه هستند)، خروجی‌های تصویر مختلف و ساختار با ثبات جزو موارد پایه‌ای هستند که انتظار حضور آنها را داریم و در نتیجه می‌توان گفت D3H با توجه به قیمتی که دارد، امکانات مناسبی عرضه می‌کند. مدار رگولاتور هشت فاز از قطعاتی با کیفیت ساخته شده و ویژگی‌های استاندارد Ultra Durable 5 گیگابایت در این مادربورد نیز به کار رفته است (تصویر 1).

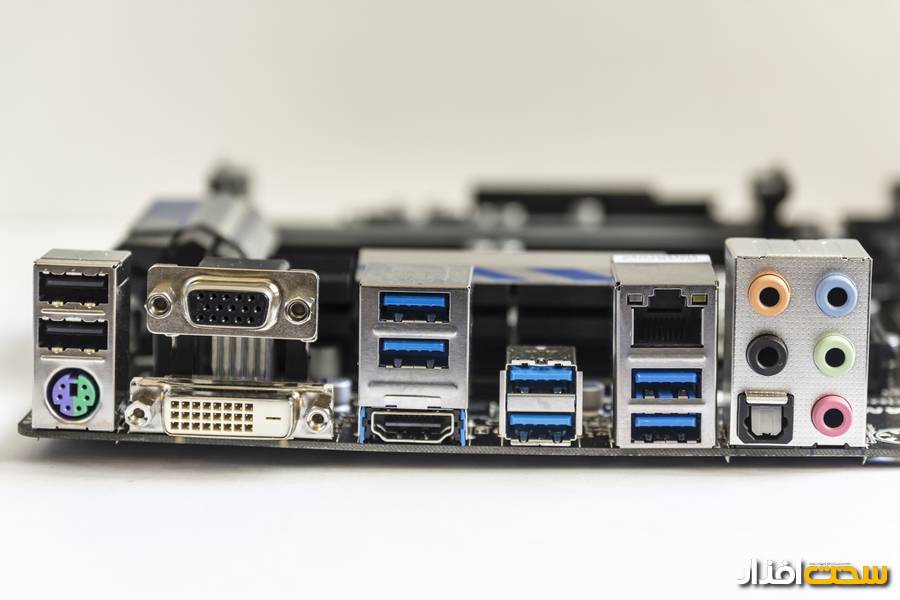

Z87-D3H از نقطه نظر طراحی نیز رویکرد مناسبی دارد. فاصله بین دو رابط اصلی PCI-Ex16 مناسب بوده و در صورت نصب دو کارت گرافیک فضای کافی بین دو کارت گرافیک وجود دارد. تعداد رابط های PCI-Ex1 نیز مناسب بوده و در عین حال همچنان یک رابط PCI نیز در اختیار دارید. کسانی که همچنان از ماوس و صفحه کلید قدیمی استفاده می‌کنند می‌توانند از پورت PS/2 بهره ببرند و در ضمن تعداد زیادی پورت USB 3.0 برای اتصال دستگاه‌های ذخیره‌سازی سریع نیز وجود دارد (تصویر 2).
تعداد اتصال‌های فن (پنج عدد) این مادربورد نیز کافی به نظر می‌رسند. چیپ‌ست صدا در رده نمونه‌های معمول بازار است که در میان دیگر رقبا نیز دیده می‌شود، اما گیگابایت تصمیم گرفته از کنترلر اینتل برای پورت گیگابیتی شبکه استفاده کند که کارایی بهتری در مقایسه با نمونه‌های دیگر دارد. مواردی نیز وجود دارند که می‌توانست طراحی بهتری داشته باشد. برای مثال اسلات حافظه RAM بهتر بود از نوعی باشد که فاقد قفل در بخش پایین است. همچنین برای کاهش هزینه‌ها پورت USB 3.0 برای جلوی کیس حذف شده و باید جداگانه خریداری شود.
یکی از مواردی که در تست گروهی پیشین مادربوردهای Z87 و در مورد مادربورد Gigabyte دیده بودیم، بهینه نبودن مادربورد به علت عدم بروزرسانی بایوس بود. حالا به نظر می‌رسد گیگابایت با ارائه یک نسخه جدید از بایوس برای مادربوردهایش (از جمله نمونه قبلی و مدل فعلی که برای تست در اختیار داریم) توانسته بر مسائل فائق آمده و حالا مادربوردی در اختیار داریم که می‌تواند امتیازهای خوبی را (مخصوصاً در بخش تست‌های حافظه) به ثبت برساند. همچنان دو بایوس در این مادربورد تعبیه شده و گیگابایت دو شکل مختلف از رابط کاربری را برایش تدارک دیده است. در ضمن در سیستم عامل نیز نرمافزارهای اختصاصی برای نمایش وضعیت سیستم در نظرگرفته شده‌اند.
کارایی
برای تست این مادربوردها از پردازنده Intel Core i5-4670K، شانزده گیگابایت حافظه Apacer Ares DDR3-2666، درایو ADATA SX900 128GB، کارت‌گرافیک GTX 660 Ti و منبع‌تغذیه Green GP1235B استفاده کردیم. سیستم عامل ویندوز هشت از نو نصب شده و پس از نصب آخرین درایورها (شامل درایور کارت گرافیک NVIDIA ) به اجرای تست‌ها پرداختیم. در بایوس همه تنظیمات به حالت پیشفرض برگردانده شد و تنها پروفایل XMP برای حافظه RAM انتخاب گردید. جدول زیر نتایج تست این مادربورد را نشان می‌دهد:
3DMark | |||||||||
Ice Storm | Cloud Gate | Fire Strike | Extreme | ||||||
166228 | 16656 | 5096 | 2565 | ||||||
Custom PC Suite 2007 | |||||||||
ویرایش تصویر | تبدیل ویدئو | Multitask | امتیاز کل | ||||||
2110 | 3400 | 1814 | 2441 | ||||||
AIDA 64 | |||||||||
خواندن (MB/s) | نوشتن (MB/s) | کپی (MB/s) | زمان تاخیر (ns) | ||||||
31813 | 41466 | 33722 | 46/8 | ||||||
Cinebench R11.5 | |||||||||
OpenGL | CPU | ||||||||
76/4 | 6/49 | ||||||||
Crystal Disk Mark 3 | |||||||||
| Sequential (MB/s) | 512K (MB/s) | 4K (MB/s) | ||||||
خواندن | نوشتن | خواندن | نوشتن | خواندن | نوشتن | ||||
SSD | 492 | 150/9 | 444/9 | 163/3 | 33/52 | 111 | |||
USB 3.0 | 98/47 | 98 | 41/32 | 52/52 | 0/558 | 1/843 | |||
Bioshock Infinite | |||||||||
1920×1080, Ultra, DX11, DDOF | 1920×1080, Ultra, DX11 | ||||||||
65/66 | 83/68 | ||||||||
Metro Last Light | |||||||||
1920×1080, Very High, AFx16, Tessellation:Normal, SSAA, Motion Blur:Normal | 1920×1080, High, AFx16, Tessellation:Normal, Motion Blur:Normal | ||||||||
26 | 50 | ||||||||
WPrime 1.55 | |||||||||
32M | 1024M | ||||||||
7/829 | 244/471 | ||||||||
همانطور که در جدول نتایج مشاهده می‌شود، کارایی این مادربورد در تست‌های مختلف در سطحی بسیار مناسب قرار دارد و ممکن است هر کسی را برای خرید آن وسوسه کند. در واقع اگر کاربری به برخی امکانات اضافه مادربوردهای گران قیمت همانند اتصال بی‌سیم، مدار رگولاتورهای پیچیده و بسیار پیشرفته و طراحی‌های دلربای مخصوص گیمرها نیازی ندارد می‌تواند با خیال راحت به سراغ Z87X-D3H برود. گیمرها نیز از این مسئله مستثنا نبوده و می‌توانند با نصب دور کارت‌گرافیک روی این ماردبورد، باز هم از کارایی بیشتر در بازی ها بهره ببرند. در نهایت باید گفت Gigabyte Z87X-D3H گزینه‌ای کاملاً مناسب است که از نقطه نظر کارایی می‌تواند با مادربوردهای گرانقیمت نیز رقابت کنید.
تعداد زیاد پورت USB 3.0، کارایی مناسب، چیدمان رابط‌ها، گرمای نه چندان زیاد مدار رگولاتور
قیمت به نسبت زیاد ، حذف دکمه‌های روشن و خاموش و ریست
کسانی که می‌خواهند همه امکانات ضروری و مهم را در کنار کارایی خوب سیستم داشته باشند، اما در عین حال پول هنگفتی پرداخت نکنند.
