مدتی پیش منبع تغذیه 750 از سری Toughpower Grand RGB محصولات ترمال تیک را مورد بررسی قرار دادیم. آن محصول با برخورداری از نشان 80Plus ، توانست در بررسی ما نتایج خوبی را کسب کند. حال تصمیم داریم منبع تغذیه دیگری از این شرکت را مورد بررسی قرار دهیم که در سری Smart Pro RGB قرار می گیرد. این منبع تغذیه 650 واتی برخلاف برادر بزرگترش از نشان 80Plus Bronze برخوردار است و در رده محصولات نیمه حرفه ای قرار می گیرد. با این وجود شرکت ترمال تیک سعی کرده در این محصول ترکیبی از امکانات و کارایی منطقی را به کاربر ارائه کند تا بتواند رضایت کاربران بیشتری را به سمت این محصول میان رده جذب کند.
بسته بندی و محتویات

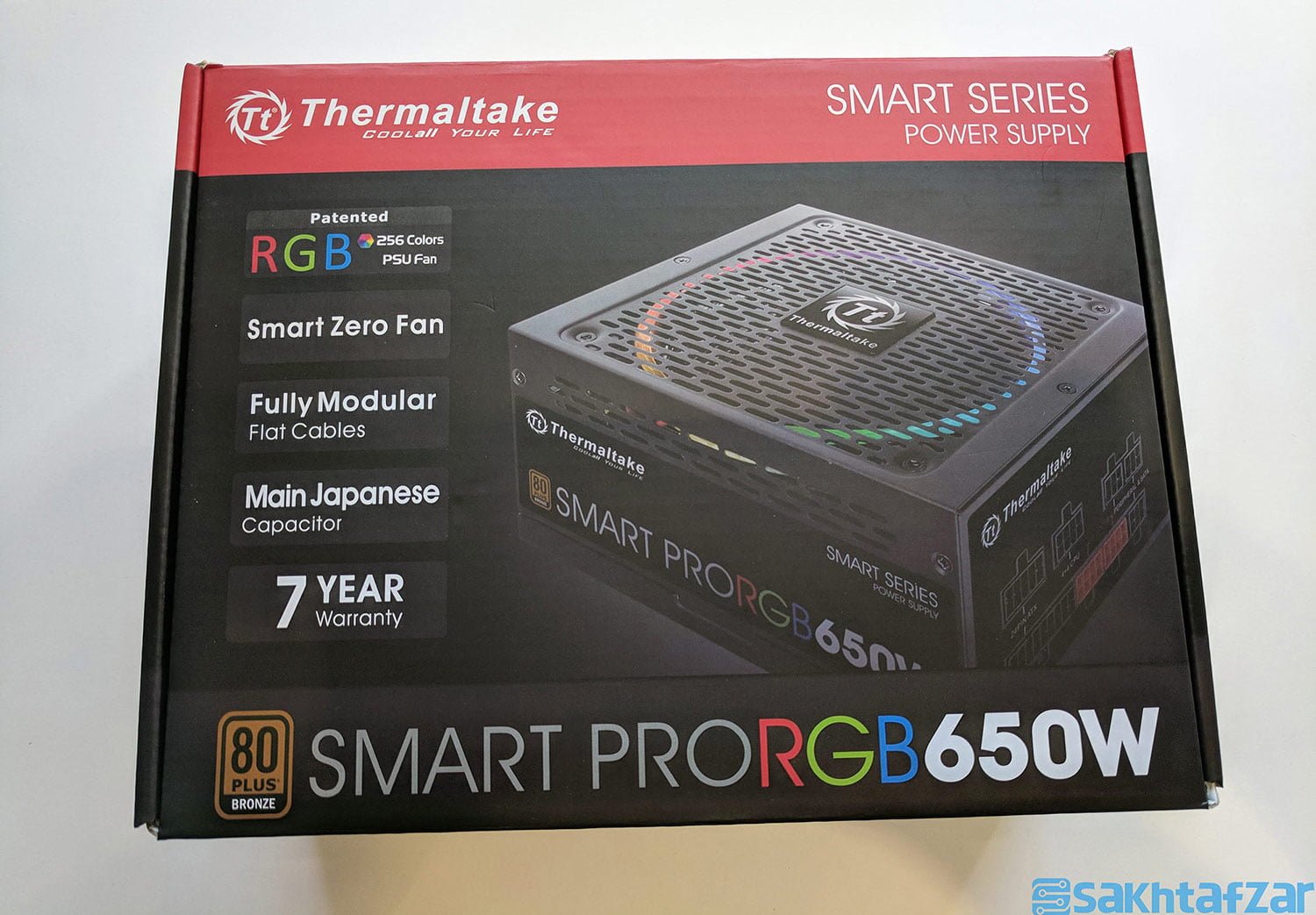

برخلاف محصول قبلی این مدل دارای جعبه کوچک تری است و این موضوع حمل آن را راحت تر می کند. همچنین برای تشخیص راحت تر به جز مدل که در روی قسمت جلویی نوشته شده است، ترمال تیک از رنگ قرمز در نوار بالای جعبه استفاده کرده است (در مدل قبلی این رنگ نارنجی بود). اما این موضوع تفاوت اصلی این دو محصول نیست که می توان از روی جعبه آن ها فهمید. بلکه در این مدل دیگر خبری از Low Noise Ripple نیست (البته این بدان معنا نیست که این محصول Noise Ripple بالایی دارد) و به جای عبارت خازن های 100 درصد ژاپنی از عبارت Main Japanese Capacitor استفاده شده است. علاوه بر این موارد مدت زمان Warranty در این محصول از 10 سال به 7 سال کاهش یافته است (بالاخره باید یک فرقی بین مدل گران قیمت و ارزان تر باشد). البته به این موارد پشتیبانی از 80 Plus برنز به جای طلایی را هم اضافه کرد.

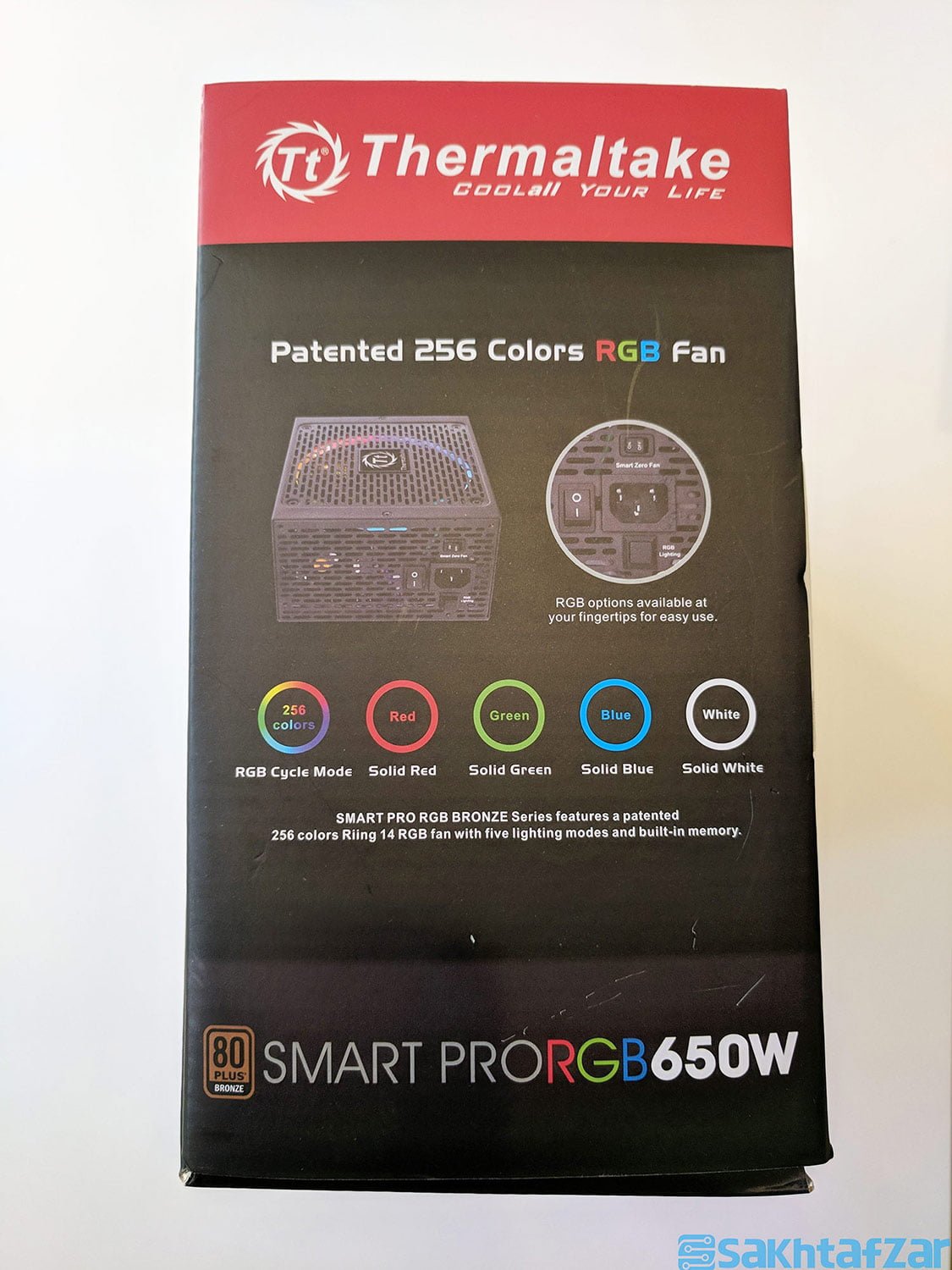

مانند محصول قبل هم در اطراف جعبه اطلاعاتی در مورد حالت رنگی فن دیده می شود. (تصویر 2)

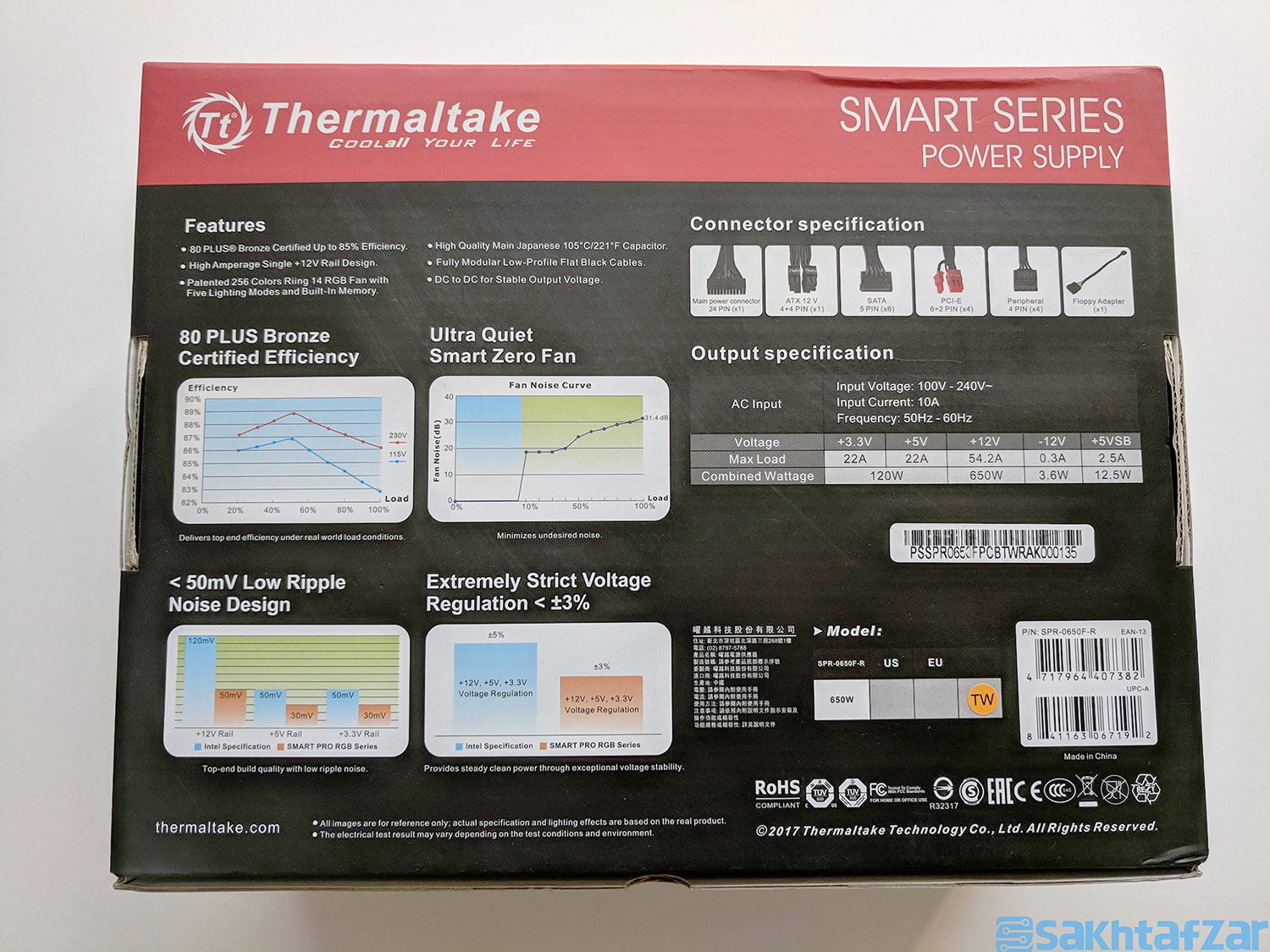

در بخش پشتی جعبه هم شاهد توضیحاتی در مورد ویژگی ها و قابلیت های این منبع تغذیه هستیم. اگر کمی دقت کنید در بخش Ripple Noise این منبع تغذیه دارای Ripple کمتر از 50 میلی ولت در شاخه 12 ولت است در صورتی که در مدل قبلی مورد بررسی این میزان کمتر از 30 میلی ولت بود. همچنین میزان نویز فن در این محصول بالاتر و محدوده تغییر ولتاژ در آن از مثبت 3 در صد تا منفی سه در صد است. (این مقدار در بررسی قبل 2 در دو حالت مثبت و منفی بود).

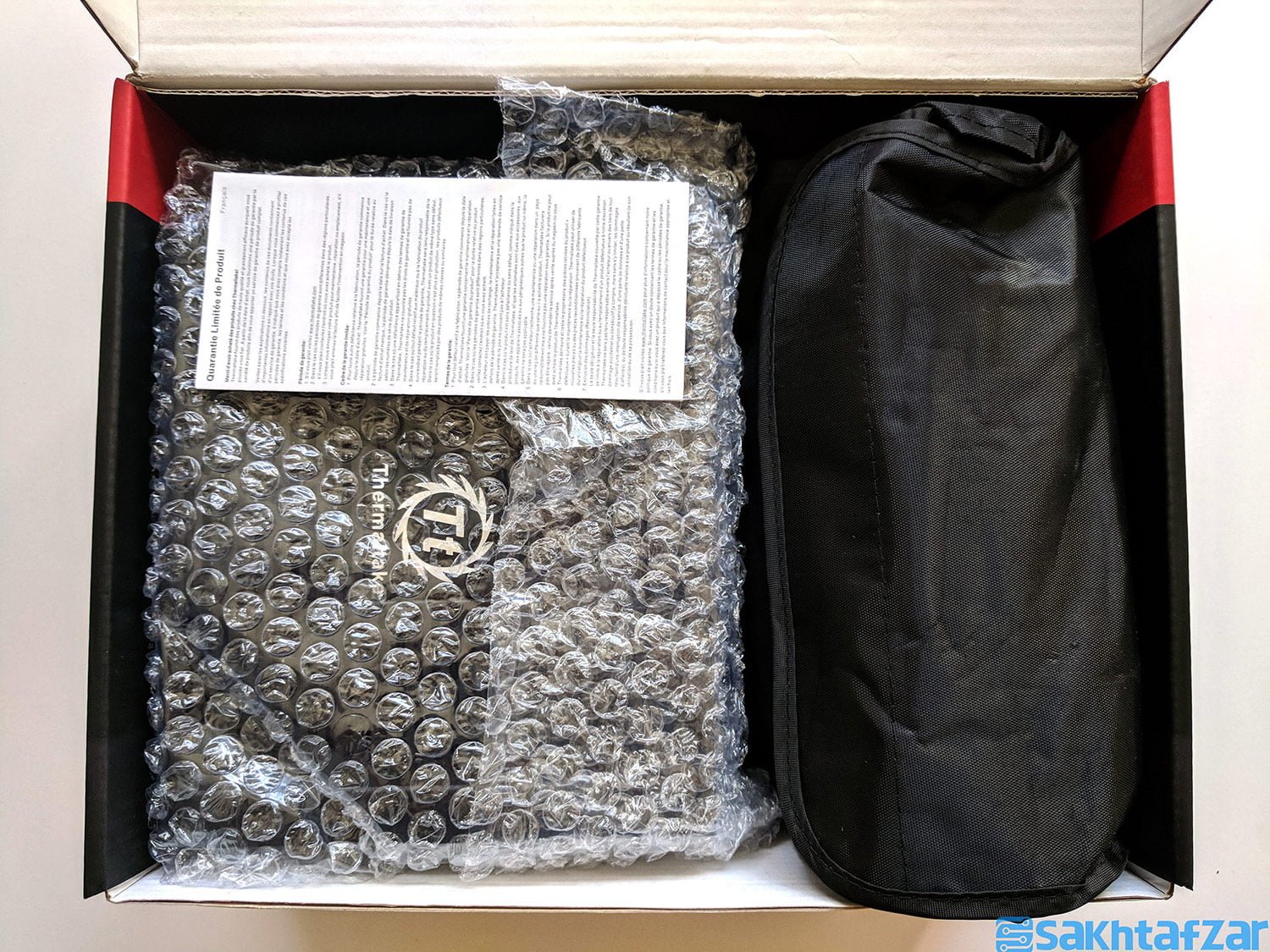

در داخل جعبه خبری از فوم محافظ دور منبع تغذیه نیست و محصول در یک کیسه حبابی قرار داده شده است. مانند قبل یک بسته مشکی برای قرار دادن کابل های منبع تغذیه در نظر گرفته شده است. در این بسته به جز کابل و نگه دارنده های پلاستیکی چیز دیگری قرار ندارد. البته یک دفترچه راهنمای کوچک هم در جعبه قرار داده شده است.
توان خروجی و کانکتورها
این منبع تغذیه 650 واتی روی شاخه 3.3 ولت حداکثر شدت جریان خروجی 22 آمپر، روی شاخه 5 ولت 22 آمپر و روی 12 ولت 54.2 آمپر را تامین کند. همچنین در بخش ولتاژ منفی 12 ولت و 5 ولت VSB هم به ترتیب شدت جریان 0.3 و 2.5 آمپر قابل دسترسی است. این محصول مانند برادر 750 واتی در محدود ولتاژ 100 تا 240 ولت با شدت جریان 10 آمپر کار می کند. اشاره به این موضوع حائز اهمیت که توان خروجی روی شاخه ها ترکیبی است یعنی نمی توان در یک زمان از تمام شاخه ها حداکثر توان را گرفت و براساس میزان نیاز روی شاخه ها شدت جریان مدیریت می شود. (جدول یک)
ولتاژ | 3.3V | 5V | 12V | -12V | 5VSB |
حداکثر شدت جریان (آمپر) | 22 | 22 | 54.2 | 0.3 | 2.5 |
توان ترکیبی | 120 وات | 650 وات | 3.6 وات | 12.5 وات | |
650 وات | |||||
اما در مورد کانکتور و اندازه طول آنها هم ترمال تیک در این محصول چیزی کم نگذاشته است. کانکتورها و طول هر کدام از کابل ها را در ادامه مشاهده می کنید.
نوع کابل و تعداد | طول کابل | تعداد کانکتور |
کانکتور 24 پین | 60 سانتی متر | 1 |
هشت پین EPS (یک عدد) | 65 سانتی متر | 1 |
هشت پین PCI-E (دو عدد) | 65 سانتی متر (50+15) | 4 |
Molex (یک عدد) | 80 سانتی متر (50+15+15) | 4 |
SATA (دو عدد) | 80 سانتی متر (50+15+15) | 6 |
نگاهی به بیرون

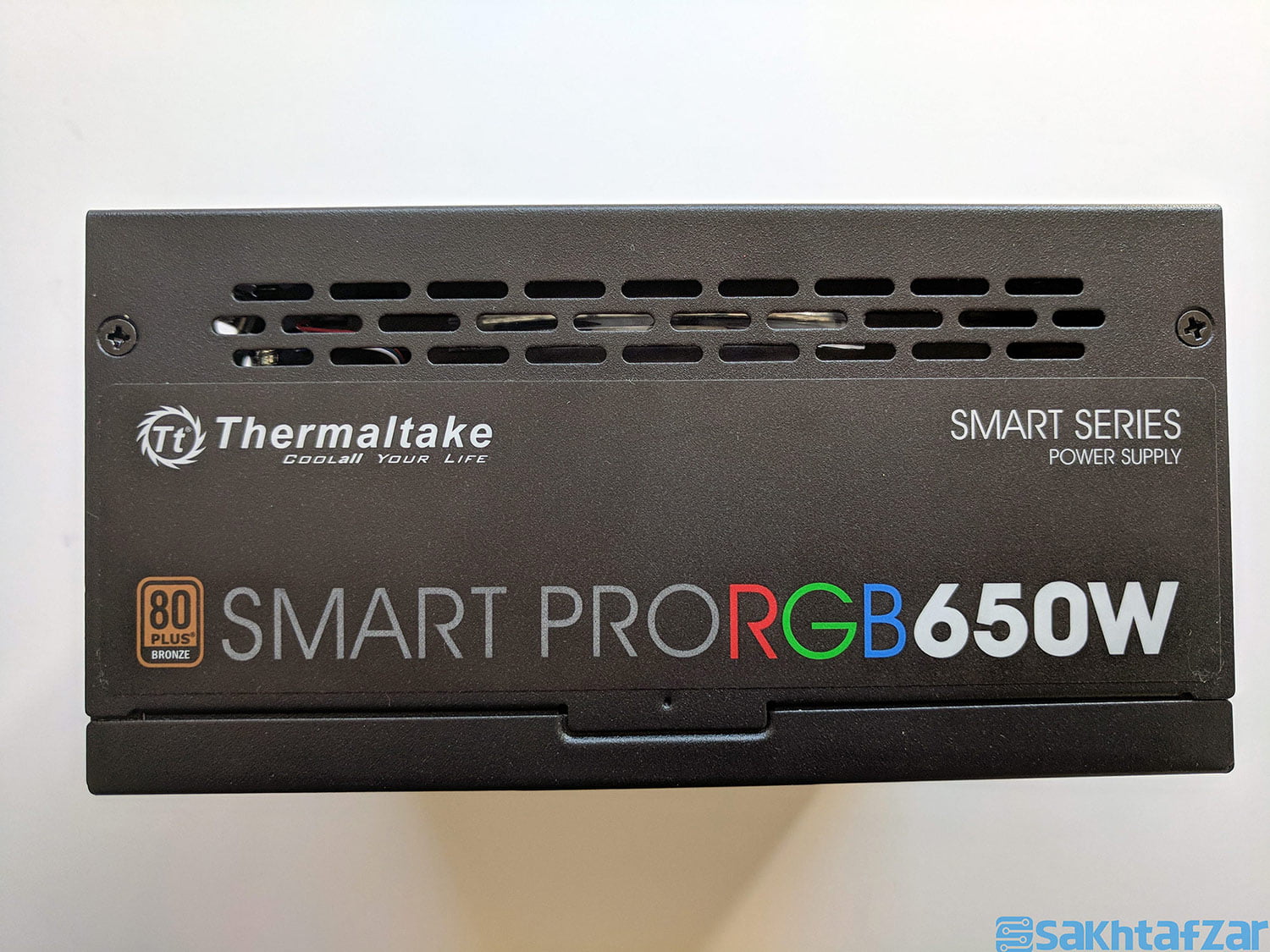

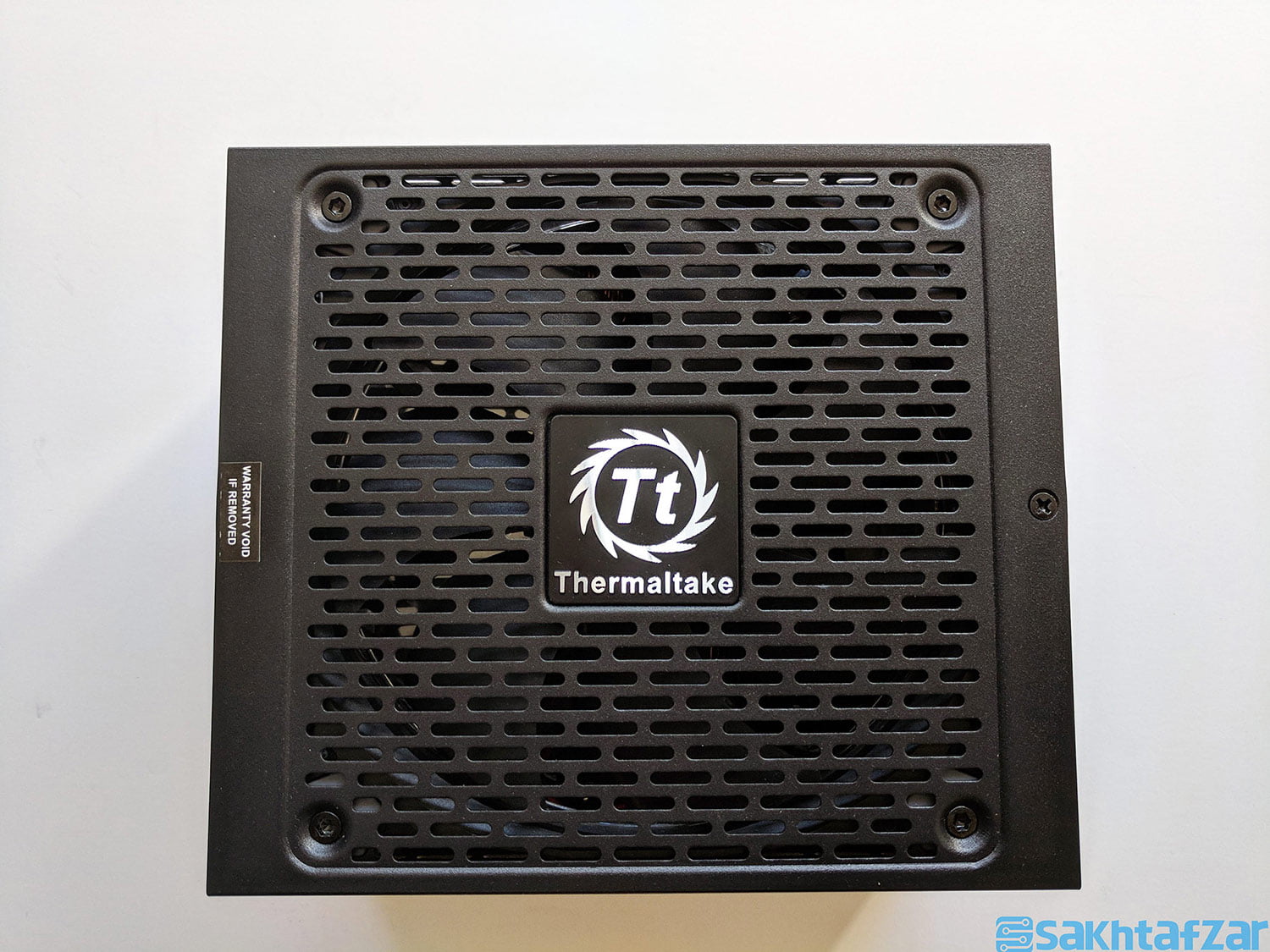

طراحی ظاهری منبع تغذیه 650 واتی Smart Pro RGB تقریبا مانند سری Toughpower Grand RGB است و تفاوت زیادی در این میان دیده نمی شود. مانند برادر بزرگتر لوگوی شرکت ترمال تیک دقیقا در یک فضای مربعی درست در بخش فوقانی تعبیه شده است.
و برای گردش بهتر هوا علاوه بر شیارهای موجود در بخش فوقانی و پشتی یک سری شیار نازک هم در اطراف پاور قرار دارد که به گردش بهتر هوا در این محصول کمک می کند.

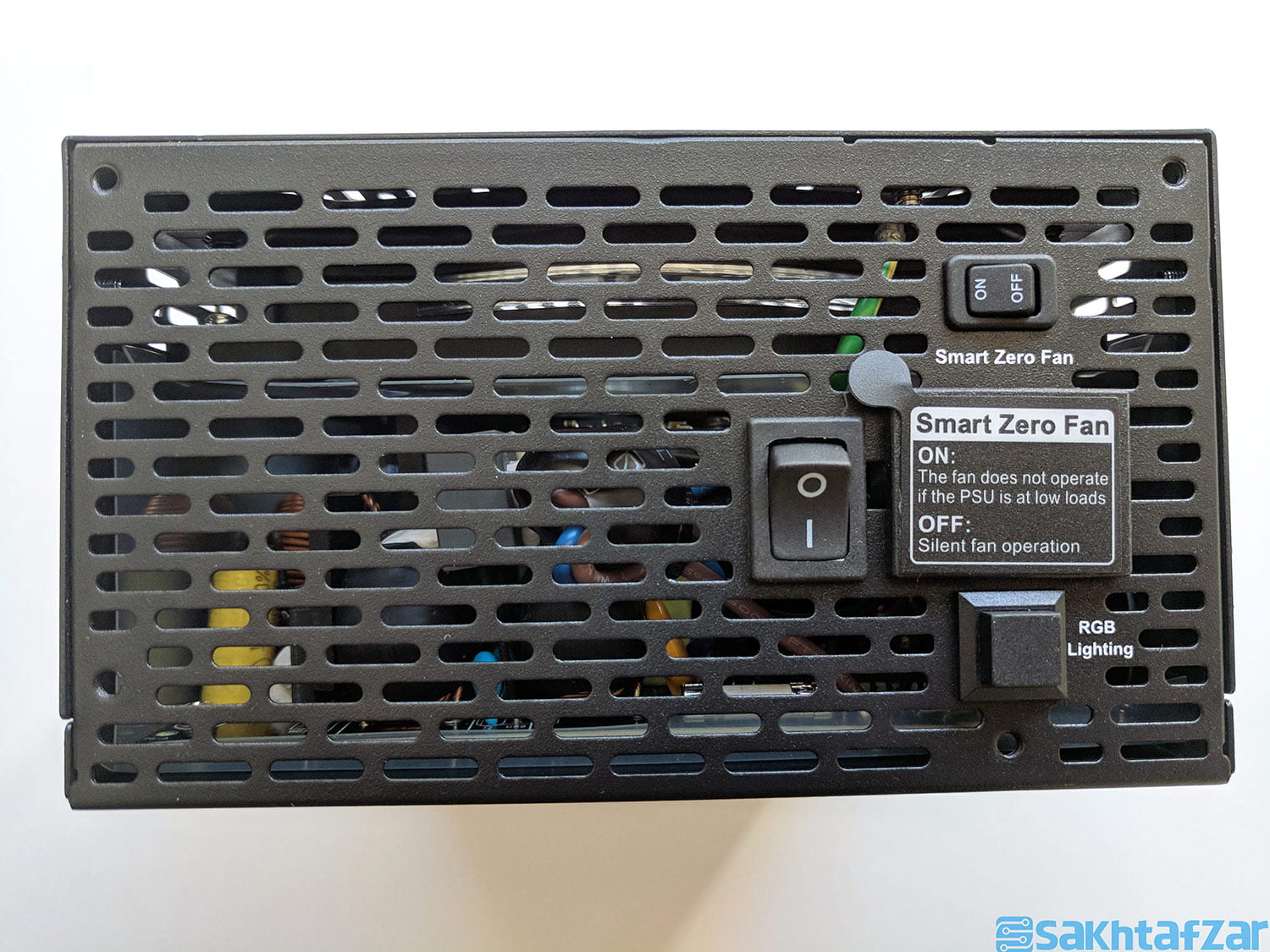

فن منبع تغذیه با استفاده از پیچ های شش گوش روی کاور فلزی فوقانی منبع تغذیه ثابت شده است. همچنین برای کاهش لرزش و نویز فن در هنگام چرخش، یک سری پدهای پلاستیکی در محل اتصال فن به بدنه منبع تغذیه قرار دارد که باعث می شود تا مقدار زیادی از لرزش فن کاسته شود. در بخش پشتی دستگاه علاوه بر دکمه خاموش و روشن و همچنین کانکتور ورودی برق شاهد دو دکمه دیگر هم هستیم. دکمه اول برای قابلیت Smart Zero Fan است که با روشن کردن آن فن منبع تغذیه در زمانی که فعالیت خاصی ندارد یا لود زیادی روی آن نیست (زیر 20 درصد) خاموش خواهد بود و این موضوع باعث کاهش نویز و داشتن محیط ارامی در هنگام کار کردن با سیستم در شب می شود. علاوه بر این یک دکمه فشاری دیگر هم در دیده می شود که با فشار دادن آن می توانید حالت مختلف رنگی را برای فن پاور انتخاب کرد.

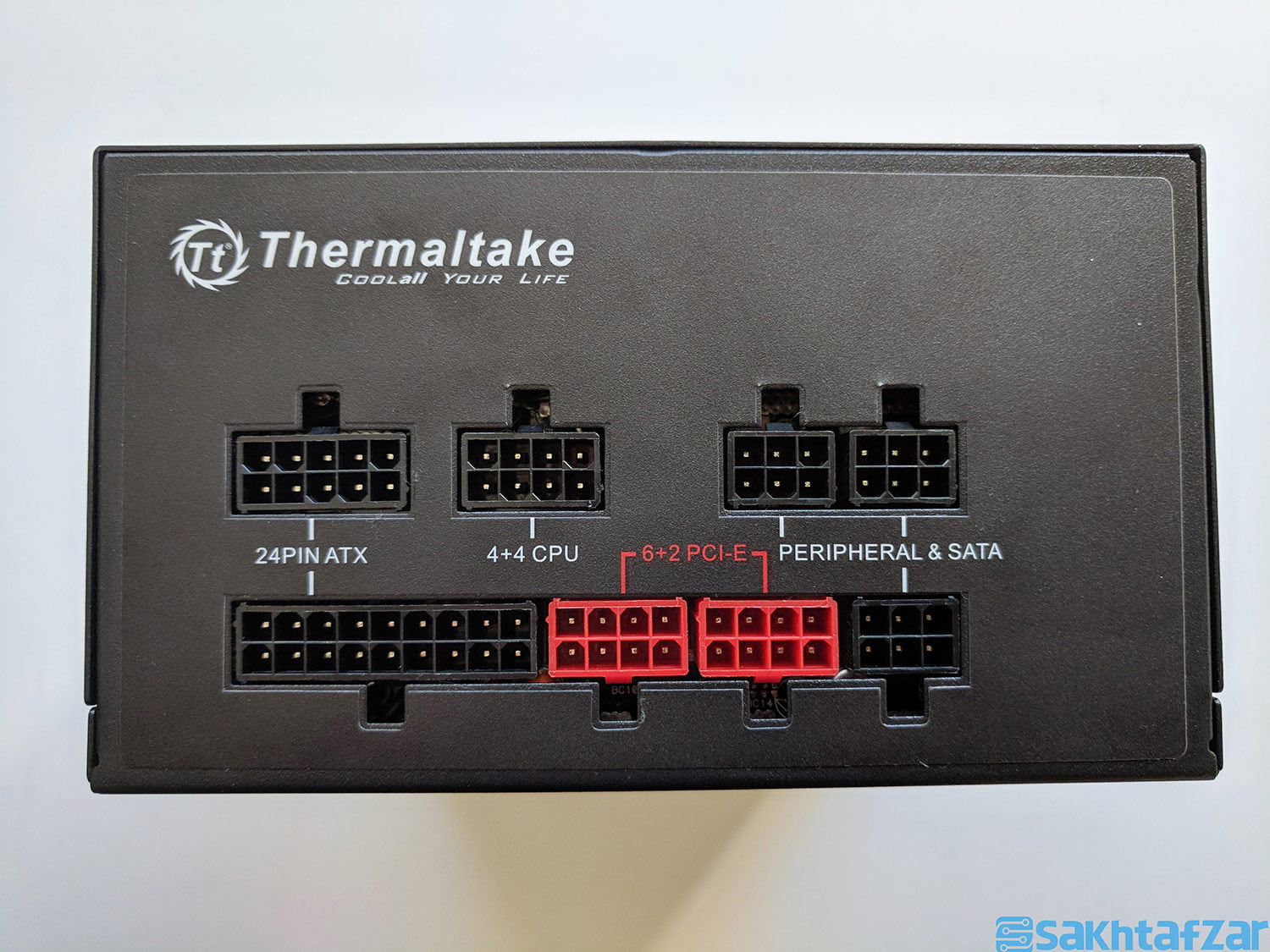

در بخش دیگر کانکتورهای مربوط به خروجی تعبیه شده که شامل 24 پین ATX، هشت پین پردازنده، دو کانکتور هشت پین PCI-E و سه پورت شش پین برای SATA و Molex است (دو پورت برای SATA و یک پورت برای Peripheral).

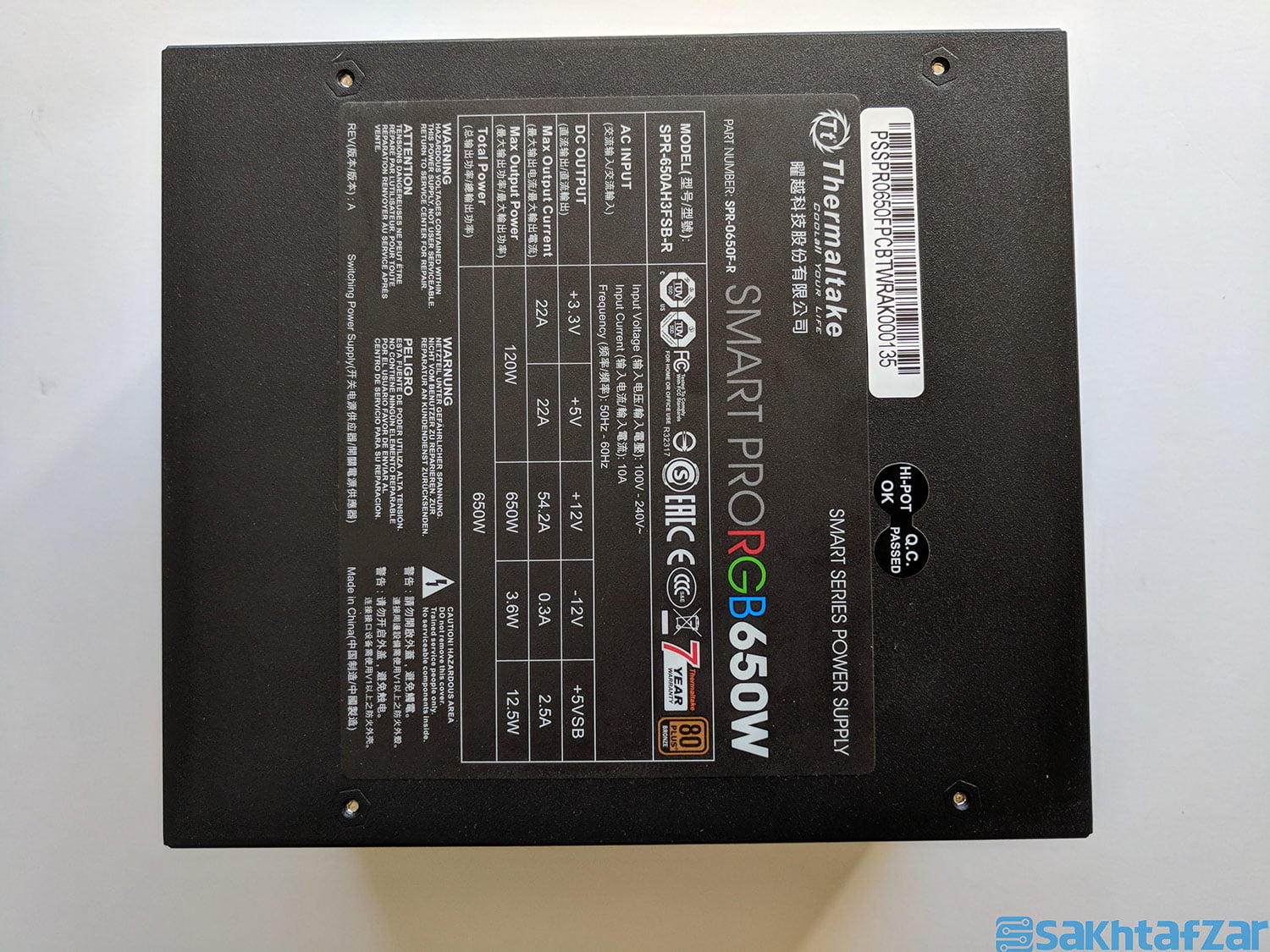

در سطح زیرین هم برچسبی که روی آن ولتاژ و شدت جریان خروجی هر ریل را نشان می دهد دیده می شود.

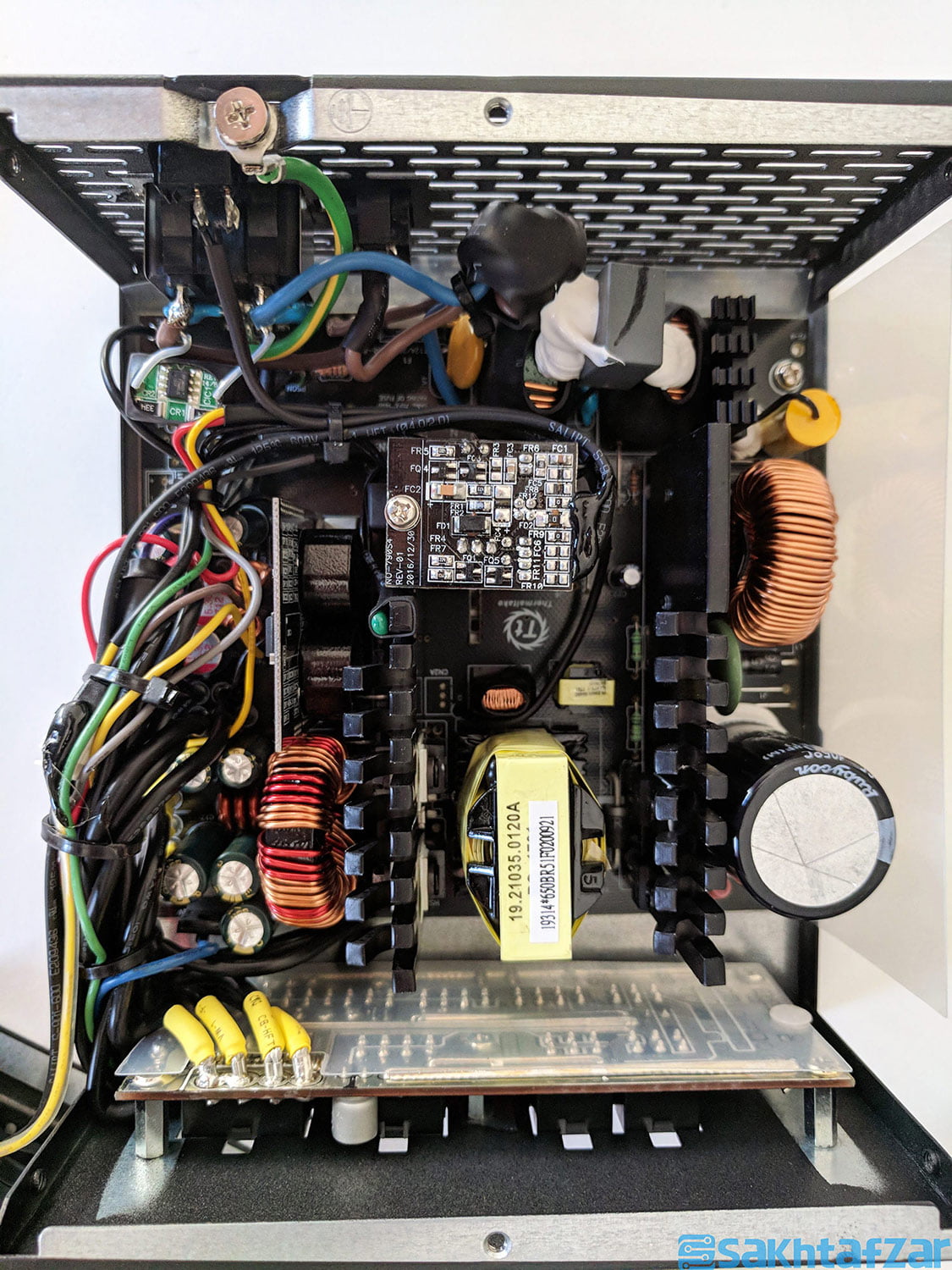

نگاهی به درون

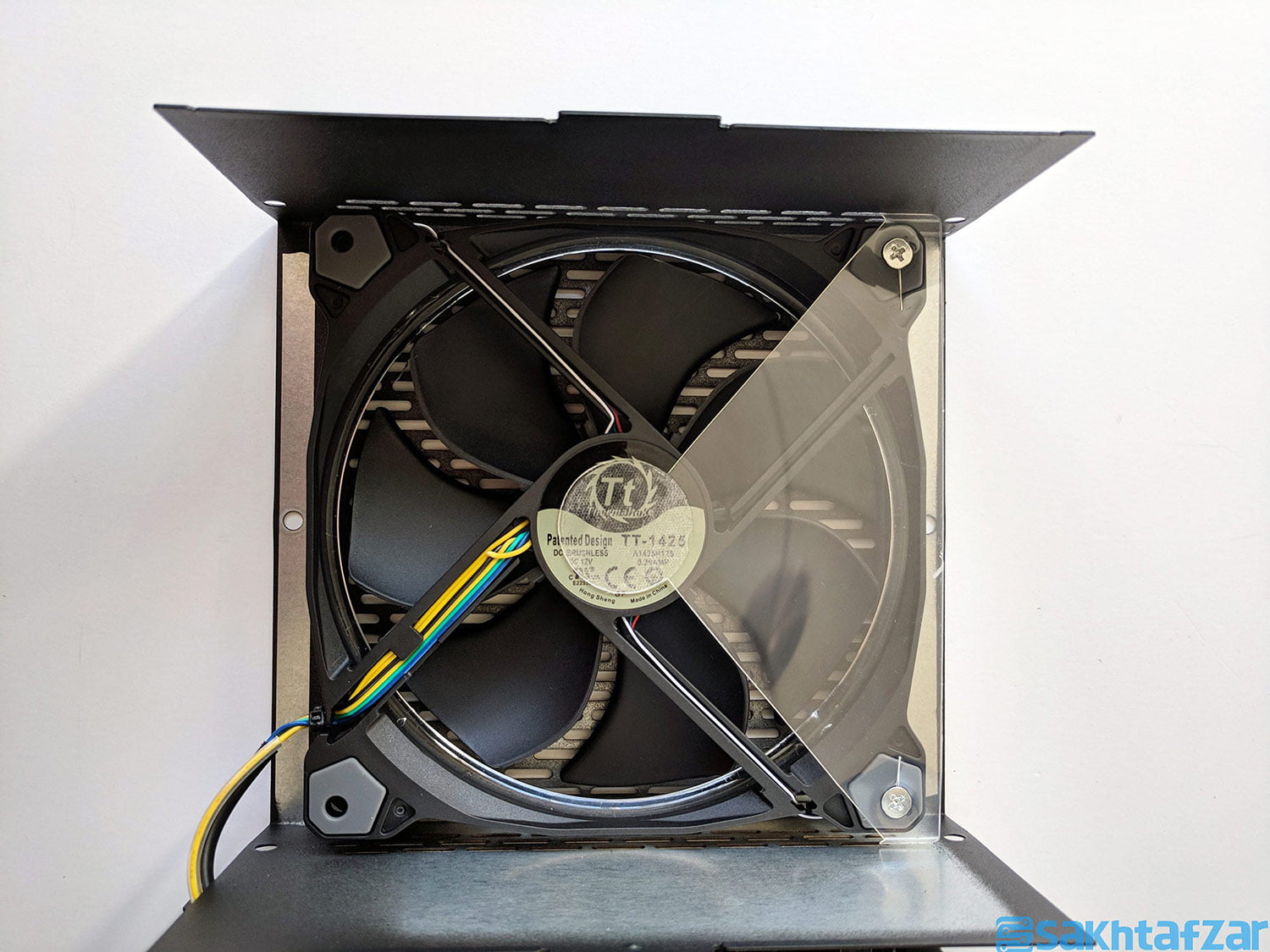

ترمال تیک در این محصول دقیقا از همان فن موجود در سری Toughpower Grand RGB استفاده کرده است. یک فن 14 سانتی متری که در ولتاژ12 ولت و شدت جریان 0.3 ولت کار می کند استفاده کرده است. این فن Brushless مدل TT-1425 است و دارای طراحی ثبت شده است.

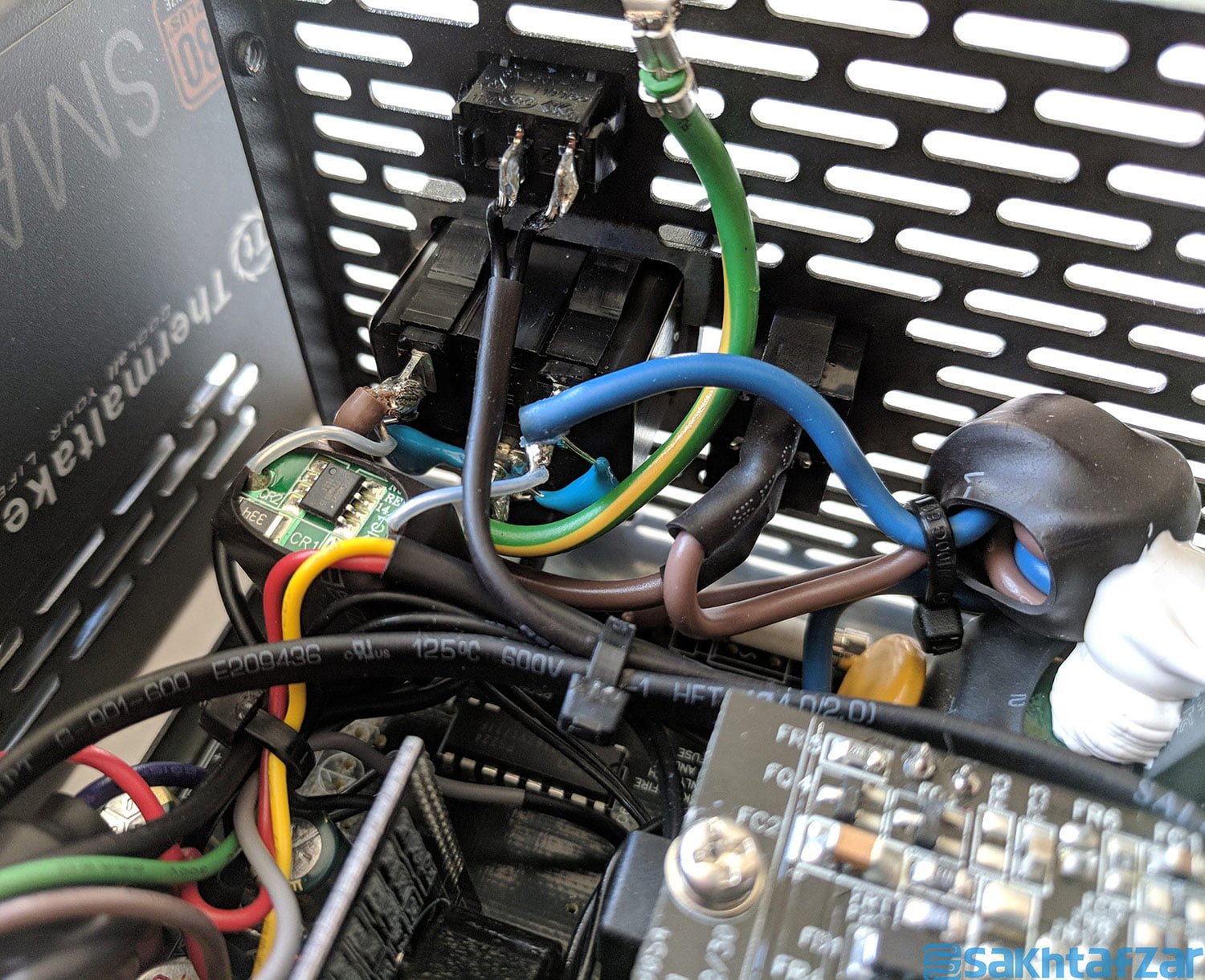

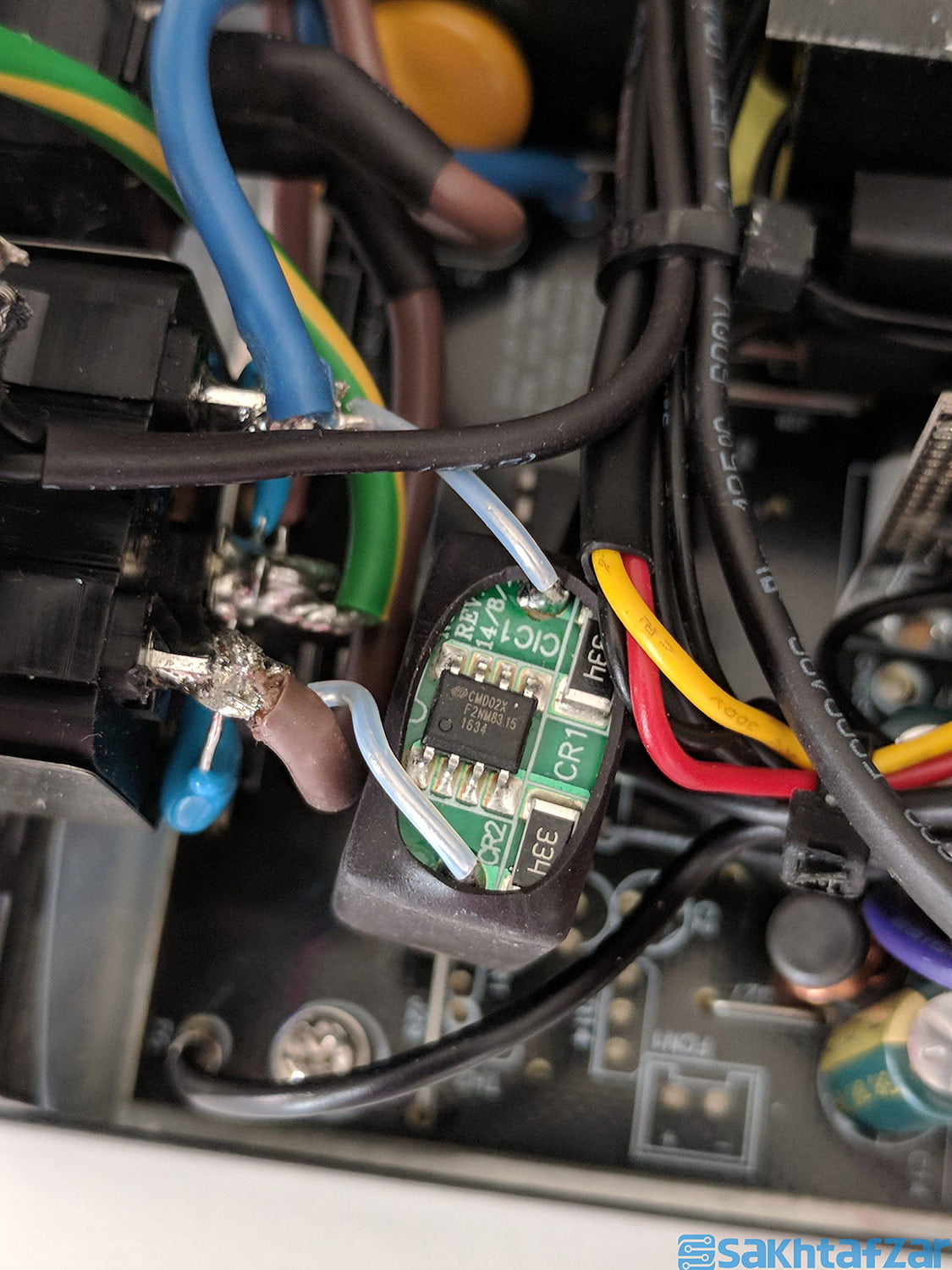

فیلتر EMI در بخش ورودی شامل دو بخش می شود، بخش اول شامل دو خازن Y و یک X و یک کنترلر به نام CMD02X است بخش دوم هم شامل دو خازن Y، یک خازن X، دو چوک CM و یک MOV یا همان Metal Oxide Varistor است که در مجموع منبع تغذیه را در مقابل شوک های موجود در شبکه برق محافظت می کند

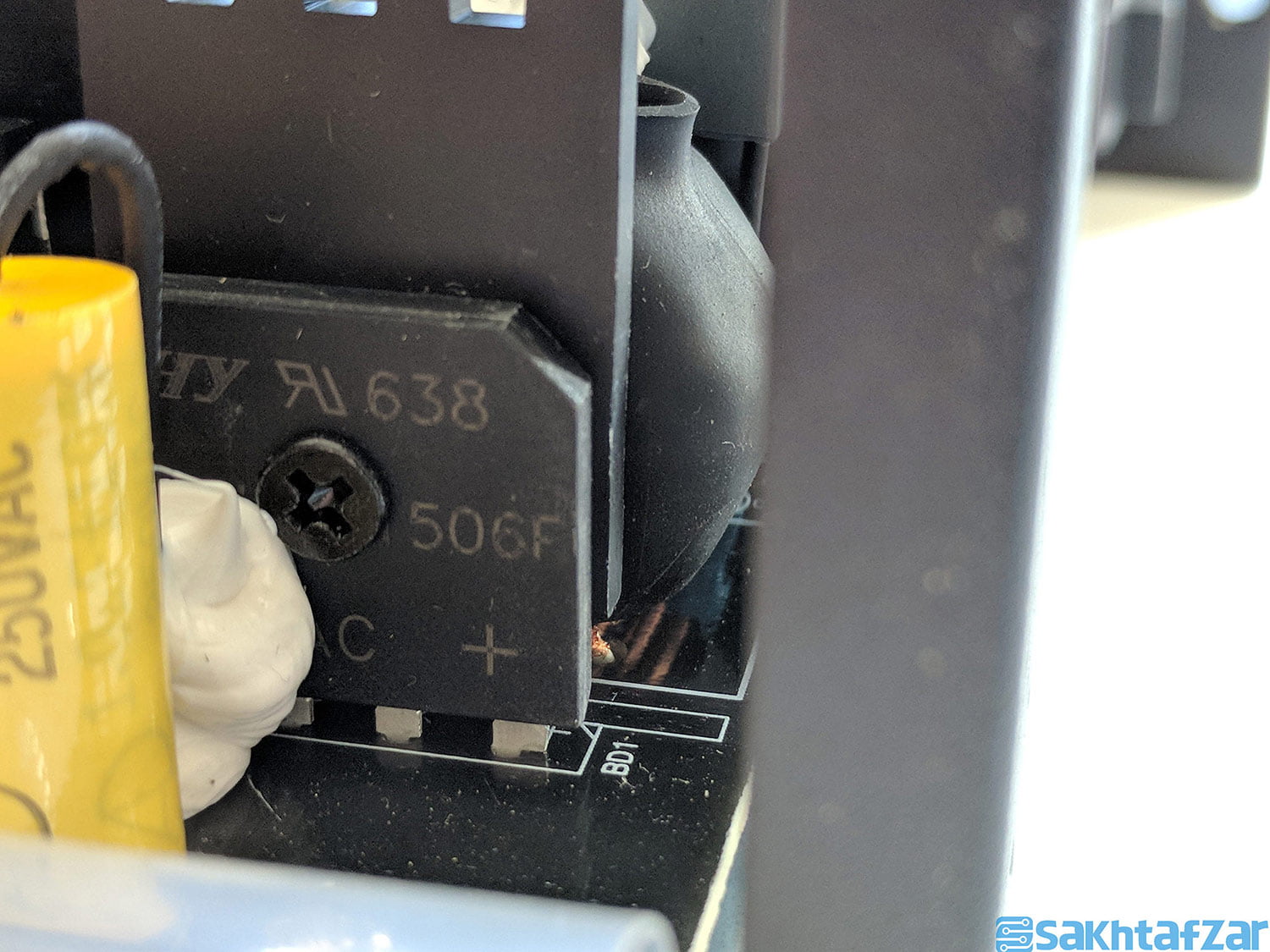

همچنین یک یکسوساز قوی در این محصول استفاده شده است که این موضوع باعث افزایش کارایی آن می شود.

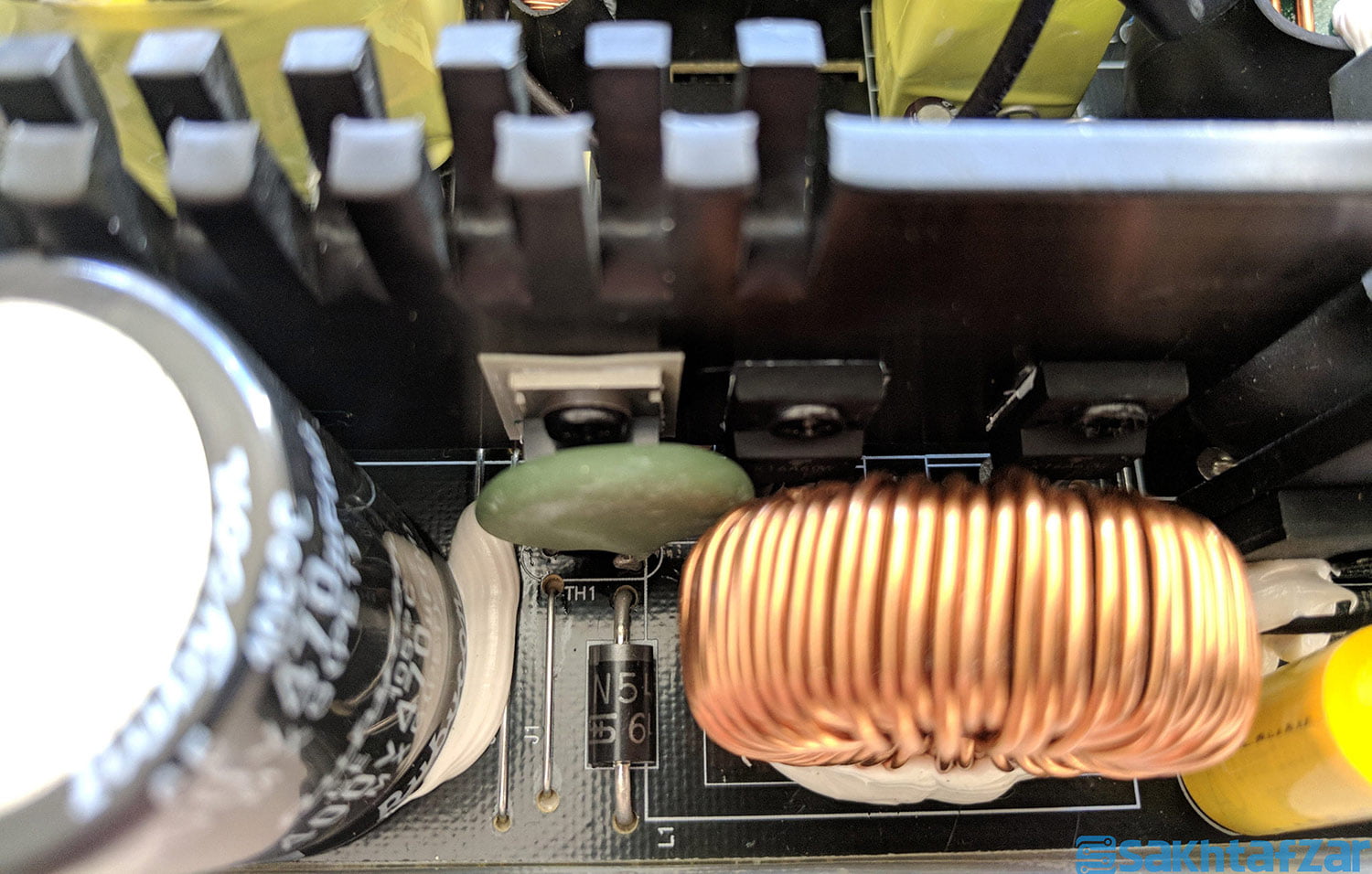

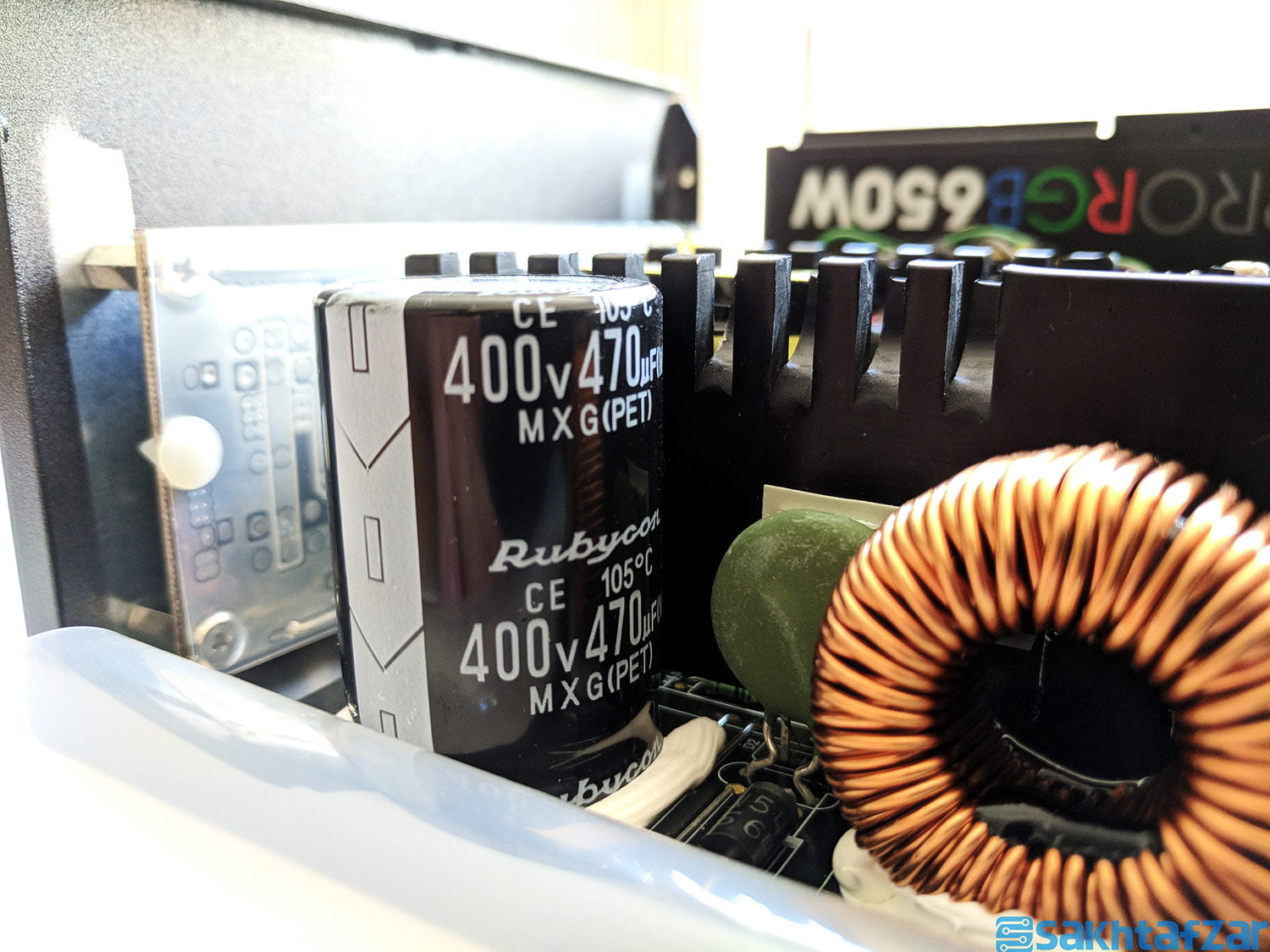

بخش APFC یا همان Automatic Power Factor Controller در این محصول از یک دیود ساخت Unisonic و ماسفت های ساخت Infineon بهره می برد. در این بخش یک خازن 400 ولت، 680 میکروفاراد وجود دارد که در دمای 105 درجه سانتیگراد کار می کند.
دو ماسفتMain Switching ساخت شرکت Infineon هستند که براساس اطلاعات کارایی منطقی دارند.

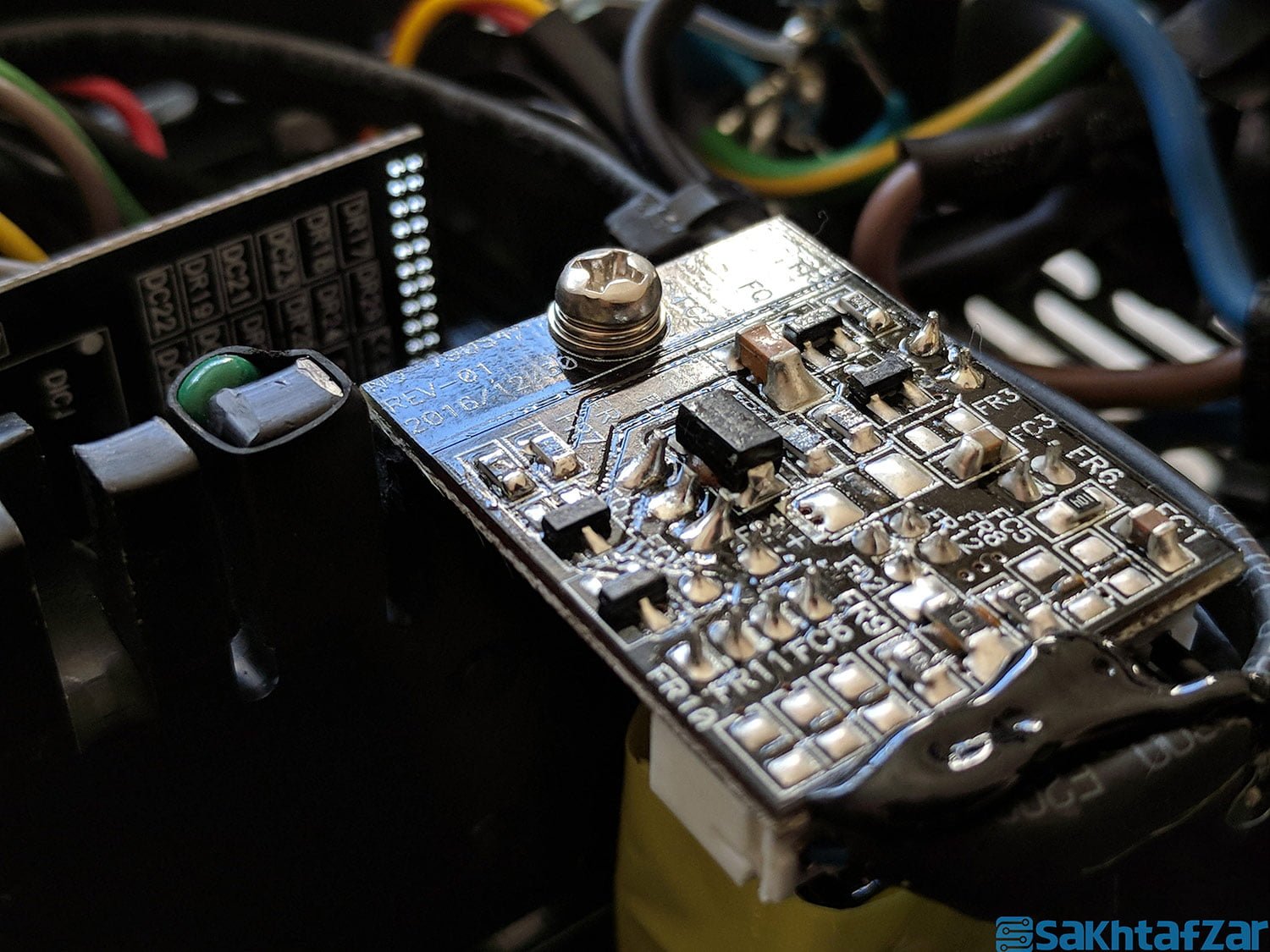

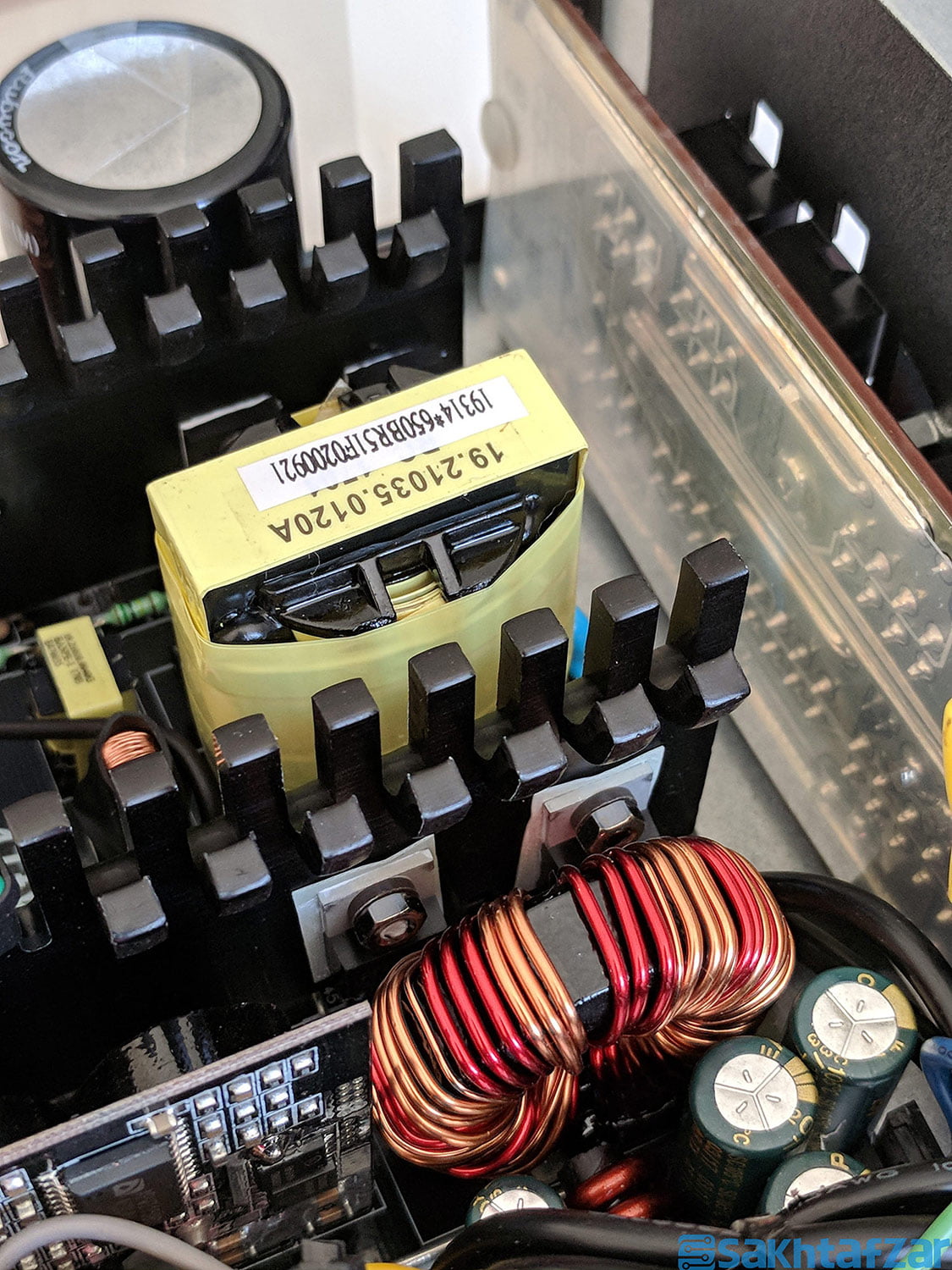

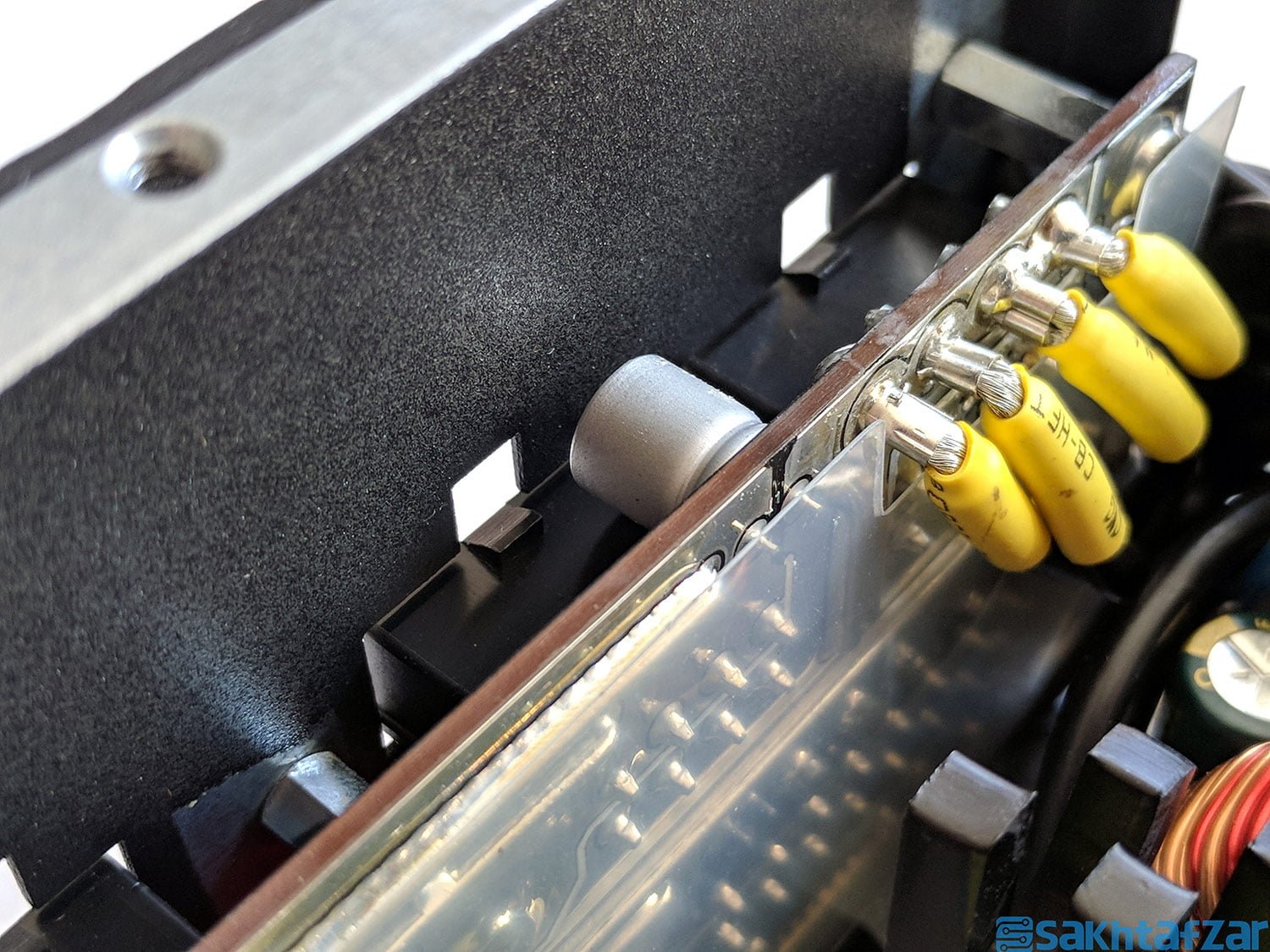

برای افزایش کارایی و کیفیت باز هم از بهتر یک لایه قلع که به طور کامل بخش های مورد نیاز زیر را پوشانده است، استفاده شده است. در ریل دوازده ولتی است از ماسفت های ساخت Infineon که بوسیله یک خنک کننده بزرگ خنک می شود بهره گرفته شده است. در روی این خنک کننده یک برد وجود دارد که هم با برد مدار کنترلر فن در ارتباط است و هم اطلاعاتی را برای مدار محافظ افزایش دما ارسال می کند.

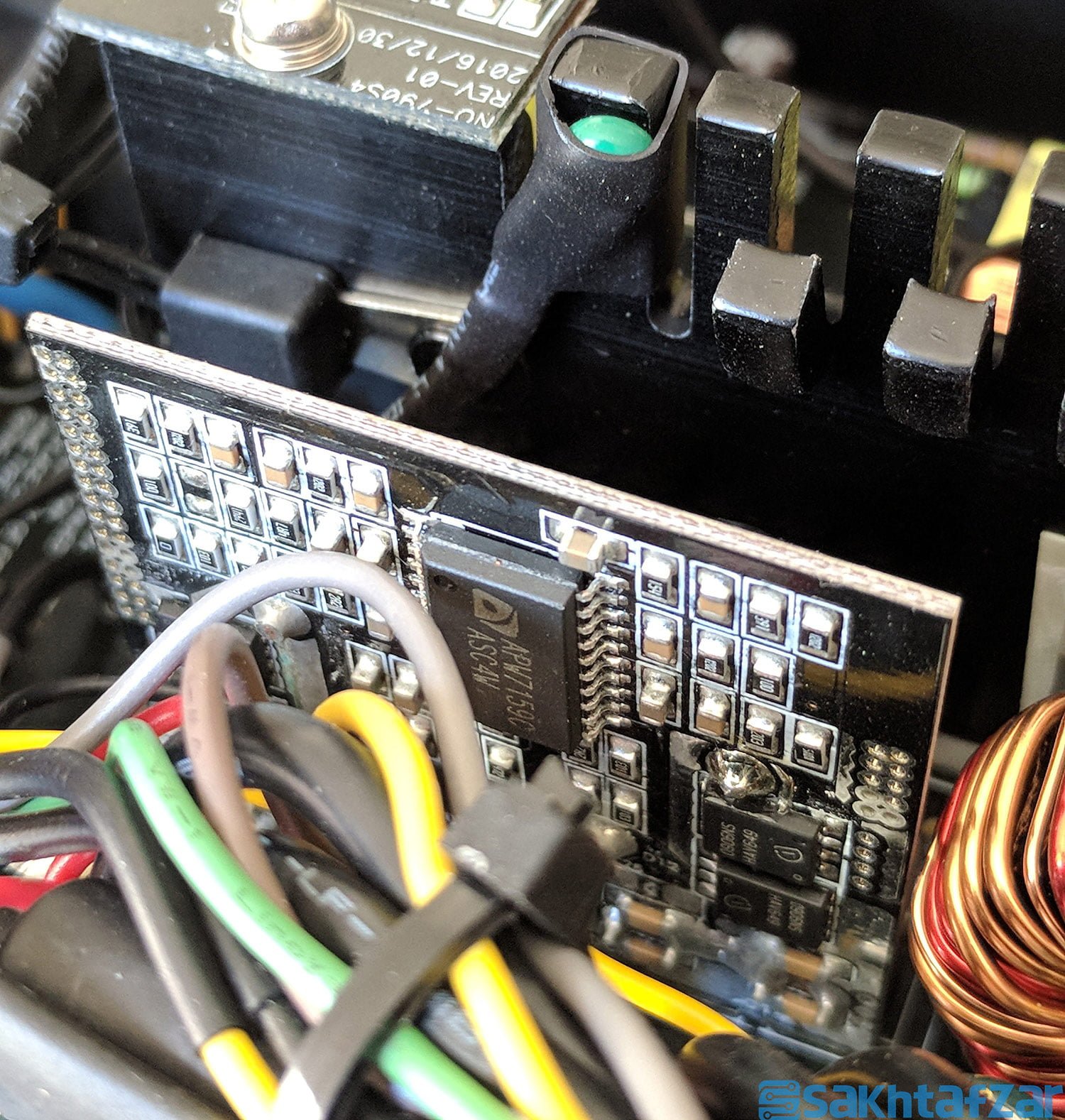

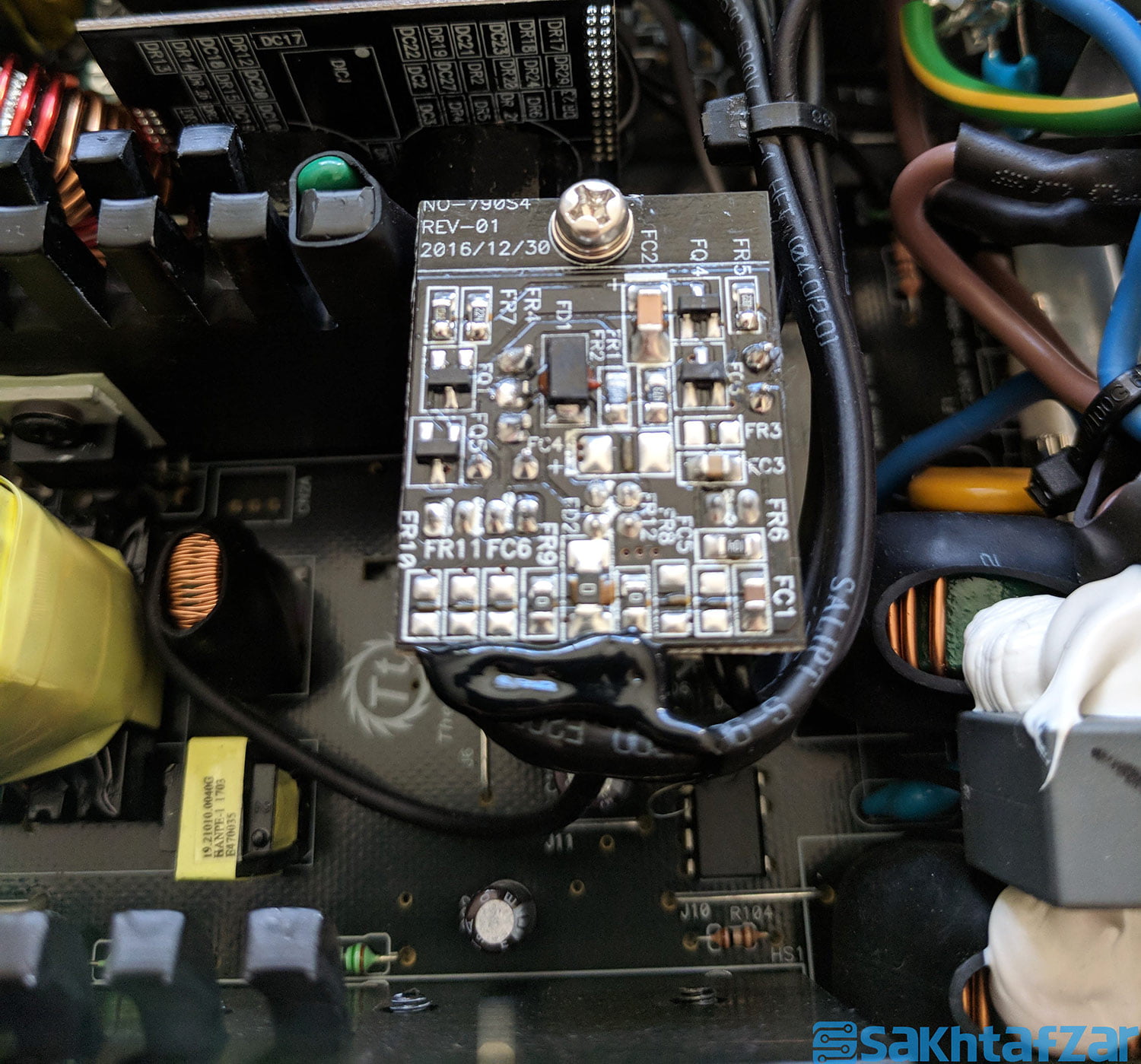

در بخش تبدیل DC-DC هم ماسفت های ساخت Infineon دیده می شود. در این بخش از کنترل مدل Anpec APW7159C استفاده شده است.

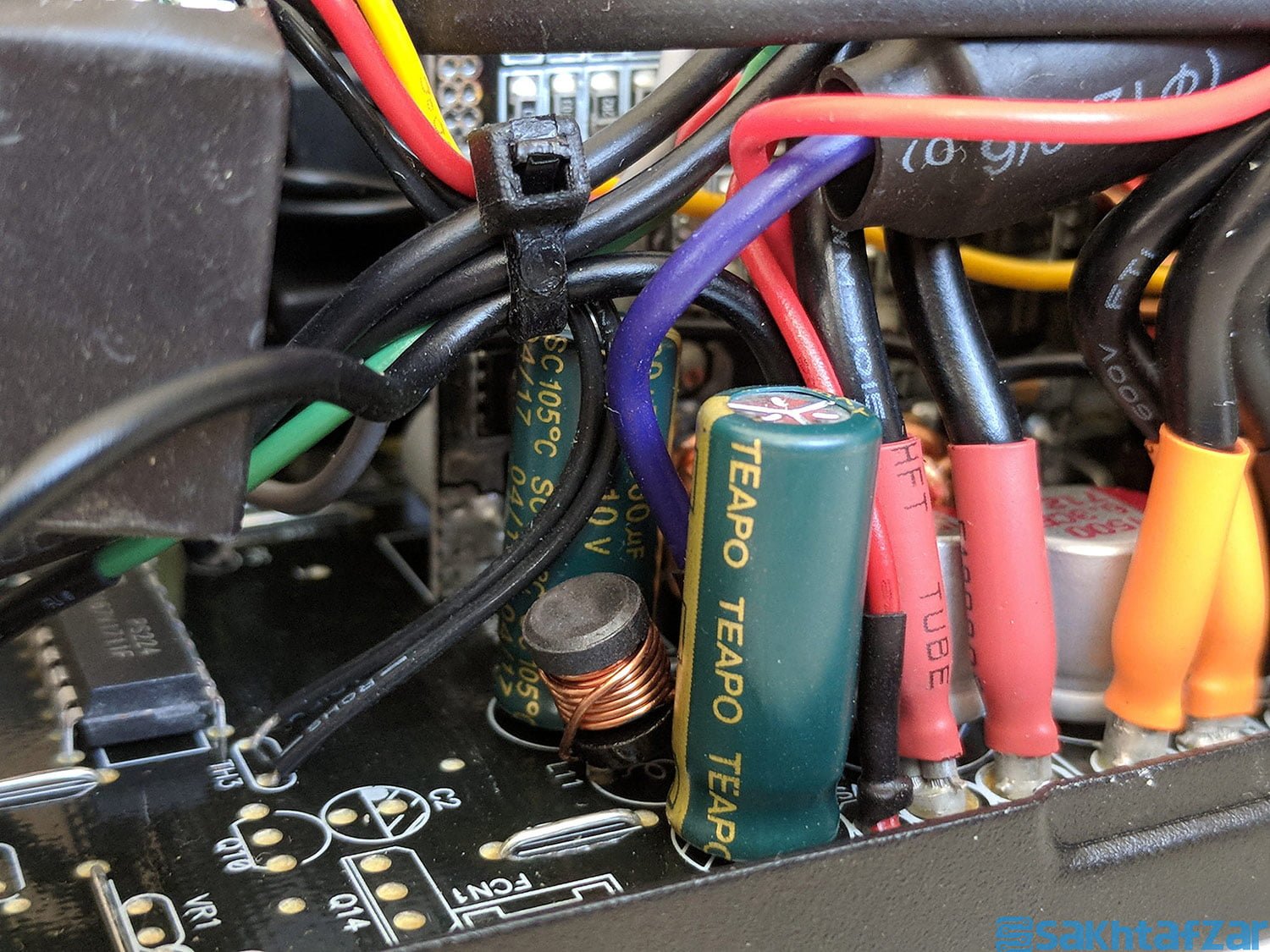

همانطور که گفته شد همه خازن های این محصول جامد نیست و در بعضی از بخش ها شاهد خازن های پلمیری از Tapeo هستیم.
در این محصول هم شاهد قابلیت هایی مانند محافظت در برابر افزایش ولتاژ، محافظت در مقابل کاهش ولتاژ، افزایش دما و موارد دیگر هستیم که باعث محافظت منبع تغذیه و حتی سیستم می شود.
در ادامه تصاویر دیگری از بخش مختلف منبع تغذیه مشاهده می کنید.
تست لود و راندمان
برای بررسی ماندگاری منبع تغذیه ثبات خروجی ریل های خروجی 12، 5 و 3.3 را در توان های مختلف بررسی کردیم که در جدول نتایج بدست آمده را مشاهده می کنید. این تست ها در ولتاژ 110 ولت و دمای استاندارد انجام شده است.
تست | ولتاژ 12 | ولتاژ 5 | ولتاژ 3.3 | ولتاژ 5VSB | راندمان | دمای پاور |
170 وات | 12.229 با شدت جریان 11.20 | 5.07 با شدت جریان 2.94 | 3.316 با شدت جریان 2.98 | 5.05 با شدت جریان 1.185 | 86.20 | 42.5 |
260 وات | 12.20 با شدت جریان 17.80 | 5.04 با شدت جریان 3.50 | 3.30 با شدت جریان 3.52 | 5.03 با شدت جریان 1.39 | 87.10 | 43.5 |
420 وات | 12.15 با شدت جریان 30.70 | 5.02 با شدت جریان 4.95 | 3.26 با شدت جریان 5.03 | 4.98 با شدت جریان 1.81 | 86.78 | 45.3 |
590 وات | 12.10 با شدت جریان 43.40 | 5 با شدت جریان 7.1 | 3.237 با شدت جریان 7.12 | 4.925 با شدت جریان 2.23 | 85.45 | 46.5 |
660 وات | 12.04 با شدت جریان 49.80 | 4.98 با شدت جریان 8.0 | 3.212 با شدت جریان 8.19 | 4.92 با شدت جریان 2.442 | 84.50 | 48.9 |
760 وات | 12.057 با شدت جریان 56.55 | 4.97 با شدت جریان 8.53 | 3.20 با شدت جریان 8.75 | 4.90 با شدت جریان 2.43 | 83.69 | 51.5 |
اشاره: به علت داشتن سیستم محافظتی افزایش بار، منبع تغذیه در ولتاژ 830 وات خاموش شد تا باعث بروز مشکل برای قطعات روی برد مدار منبع تغذیه نشود.
سیستم تست
مانند بررسی منبع تغذیه 750 واتی ترمال تیک، برای تست استاندارد منبع تغذیه از سیستمی با مشخصات زیر استفاده کردیم.
پردازنده: Intel Core i7-7700K
مادربرد: ECS Z270 Lightsaber
حافظه: GSkill Trident Z DDR4-3200 16GB (2*8GB)
خنک کننده پردازنده: Deepcool GAMMAXX 400
کارت گرافیک: Asus Nvidia GTX 1080
درایو ذخیره سازی: Samsung EVO 850 250GB
سیستم عامل: Windows 10
تست و نتایج
علاوه بر تست لود سعی کردیم منبع تغذیه را در شرایط کاری استاندارد و وقتی که روی سیستم نصب است هم تست کنیم. سعی کردیم تست هایی را که در اکثر مواقع روی قطعات مختلف می گیریم را روی این منبع تغذیه و با استفاده از سیستم بالا انجام دهیم که نتیجه آن را در ادامه می بینید.
حالت اورکلاک | حالت استاندارد | |
1045 | 977 | Cinebench 15 |
17057 | 17010 | 3D Mark Fire Strike |
121 | 117.5 | Batman Arkham |
82.5 | 81.5 | Metro Last Light |
اشاره: تست ها در دقت Full HD و حداکثر جزییات (برای بازی ها) در حالت استاندارد و اورکلاک پردازنده انجام شده است. فرکانس پردازنده در حالت اورکلاک 4710 مگاهرتز بود. این محصول با گارانتی کیسان صنعت ایرانیان در ایران عرضه می شود.
