کارت گرافیک RTX 3060 Gaming OC گیگابایت – شوالیه سرزمین میان رده

توسط محمد کرماجانی ·8 شهریور 14008 شهریور 1400· 1

با خانواده Ampere ما شاهد استفاده از چیپ GA102 توسط RTX 3090 و RTX 3080 و RTX 3080 Ti بودیم در حالی که RTX 3060 Ti و RTX 3070 و RTX 3070 Ti نیز به GA104 مجهز شدند. با معرفی RTX 3060 نیز چیپ GA106 ارائه شد که ابعادی 276 میلی متر مربعی داشت. در عین حال 3060 نسخه Founders Edition در اختیار نداشت که بر خلاف نسل قبلی RTX 2060 بود. به همین علت کاربران باید تنها به فکر تهیه مدل‌های سفارشی از جمله کارت گرافیک RTX 3060 Gaming OC گیگابایت باشند که در این مطلب نگاهی به آن خواهیم داشت.

علی رغم استفاده از سیلیکون GA106، گرافیک RTX 3060 از چیپ کامل بهره نمی‌برد و 28 چند پردازنده جریانی از 30 عدد فعال هستند. در حال حاضر تنها نسخه لپ تاپ 3060 از چیپ کامل استفاده می‌کند. 28 SM یعنی 3584 هسته CUDA که به لطف ساختار جدید SM در معماری Ampere بدست آمده است. همانطور که اطلاع دارید یک هسته RT و چهار هسته Tensor در هر SM برای Ampere جای گرفته‌اند که یعنی ما شاهد 28 هسته رهگیری پرتو و 112 هسته Tensor برای 3060 هستیم. توان حرارتی نیز 170 وات در نظر گرفته شده و حتی با اورکلاک کارخانه‌ای نیز RTX 3060 Gaming OC توان مشابهی با حالت مرجع در اختیار دارد.

معماری نوین Nvidia Ampere
نسل دوم هسته‌های RT برای رهگیری پرتو
نسل سوم هسته‌های Tensor برای پردازش هوش مصنوعی
12 گیگابایت حافظه GDDR6 با گذرگاه 192 بیت
راهکار خنک سازی WindForce 3X
RGB Fusion 2.0
بک پلیت فلزی

کارت گرافیک	قیمت	تعداد هسته	ROP	فرکانس پایه	فرکانس بوست	فرکانس حافظه	پردازنده گرافیکی	تعداد ترانزیستور	حافظه
GeForce GTX 1080 Ti	650 دلار	3584	88	1481 مگاهرتز	1582 مگاهرتز	1376 مگاهرتز	GP102	12000 میلیون	11 گیگابایت GDDR5X 352 بیت
Radeon RX 5700 XT	370 دلار	2560	64	1605 مگاهرتز	1755 مگاهرتز	1750 مگاهرتز	Navi 10	10300 میلیون	8 گیگابایت GDDR6 256 بیت
GeForce RTX 2070	340 دلار	2304	64	1410 مگاهرتز	1620 مگاهرتز	1750 مگاهرتز	TU106	10800 میلیون	8 گیگابایت GDDR6 256 بیت
GeForce RTX 2070 Super	450 دلار	2560	64	1605 مگاهرتز	1770 مگاهرتز	1750 مگاهرتز	TU104	13600 میلیون	8 گیگابایت GDDR6 256 بیت
Radeon VII	680 دلار	3840	64	1802 مگاهرتز	–	1000 مگاهرتز	Vega 20	13230 میلیون	16 گیگابایت HBM2 4096 بیت
GeForce RTX 2080	600 دلار	2944	64	1515 مگاهرتز	1710 مگاهرتز	1750 مگاهرتز	TU104	13600 میلیون	8 گیگابایت GDDR6 256 بیت
GeForce RTX 3060 Gaming OC	329 دلار	3584	48	1320 مگاهرتز	1837 مگاهرتز	1875 مگاهرتز	GA102	13250 میلیون	12 گیگابایت GDDR6 192 بیت
GeForce RTX 2080 Super	690 دلار	3072	64	1650 مگاهرتز	1815 مگاهرتز	1940 مگاهرتز	TU104	13600 میلیون	8 گیگابایت GDDR6 256 بیت
GeForce RTX 3060 Ti	400 دلار	4864	80	1410 مگاهرتز	1665 مگاهرتز	1750 مگاهرتز	GA104	17400 میلیون	8 گیگابایت GDDR6 256 بیت
GeForce RTX 2080 Ti	1000 دلار	4352	88	1350 مگاهرتز	1545 مگاهرتز	1750 مگاهرتز	TU102	18600 میلیون	11 گیگابایت GDDR6 352 بیت
GeForce RTX 3070	500 دلار	5888	64	1500 مگاهرتز	1725 مگاهرتز	1750 مگاهرتز	GA104	17400 میلیون	8 گیگابایت GDDR6 256 بیت
AORUS GeForce RTX 3070 MASTER	799.99 دلار	5888	64	1500 مگاهرتز	1845 مگاهرتز	1750 مگاهرتز	GA104	17400 میلیون	8 گیگابایت GDDR6 256 بیت
GeForce RTX 3080	700 دلار	8704	96	1440 مگاهرتز	1710 مگاهرتز	1188 مگاهرتز	GA102	28000 میلیون	10 گیگابایت GDDR6X 320 بیت
GeForce RTX 3090	1500 دلار	10496	112	1395 مگاهرتز	1695 مگاهرتز	1219 مگاهرتز	GA102	28000 میلیون	24 گیگابایت GDDR6X 384 بیت
Gigabyte GeForce RTX 3090 Eagle OC	1500 دلار	10496	112	1395 مگاهرتز	1725 مگاهرتز	1219 مگاهرتز	GA102	28000 میلیون	24 گیگابایت GDDR6X 384 بیت

کارت گرافیک RTX 3060 Gaming OC گیگابایت

کارت گرافیک Gigabyte GeForce RTX 3060 Gaming OC 12G از بسته بندی مشکی رنگی بهره می‌برد که لوگو چشم رباتیک گیگابایت بخش اعظم جلوی آن را به خود اختصاص داده است. البته در این جا به برخی امکانات دیگر از جمله اورکلاک کارخانه‌ای و نورپردازی RGB نیز اشاره شده.

در پشت این باکس نیز شاهد قابلیت‌های مهم کارت از جمله پیکربندی فن‌ها و بک پلیت فلزی هستیم.

خود کارت گرافیک طراحی مشابهی با دیگر اعضای سری Gaming OC همین نسل مانند GeForce RTX 3070 دارد. این یعنی ما شاهد محفظه پلاستیکی که از رنگ‌های مشکی و خاکستری تشکیل شده هستیم. در کل طراحی کاملا قابل قبول با رنگ آمیزی مناسبی را مشاهده می‌کنیم.

خنک کننده نیز همان طراحی معروف و قدرتمند WindForce 3X است که مشخصا از سه فن 80 میلی متری استفاده می‌کند. در این خنک کننده شاهد چرخش بالعکس فن وسط هستیم تا گردش هوا را دچار اختلال نکند و جریان هوا با فشار بیشتری به هیت سینک منتقل شود.

بک پلیت این مدل با طول کامل همراه و رنگ‌های نقره‌ای و خاکستری برای آن در نظر گرفته شده است. در این جا لوگو گیگابایت کمی پایین‌تر از برند GeForce RTX با رنگ سفید قابل مشاهده است. یک سوم انتهای بک پلیت را نیز یک بریدگی بزرگ تشکیل داده که برای عبور مستقیم جریان هوا از طریق هیت سینک طراح شده.

در زمینه خروجی تصویر دو پورت HDMI 2.1 و دو پورت Display Port 1.4 قابل مشاهده هستند. همچنین یک کانکتور برق 8 پین وظیفه تامین نیروی کارت را بر عهده دارد.

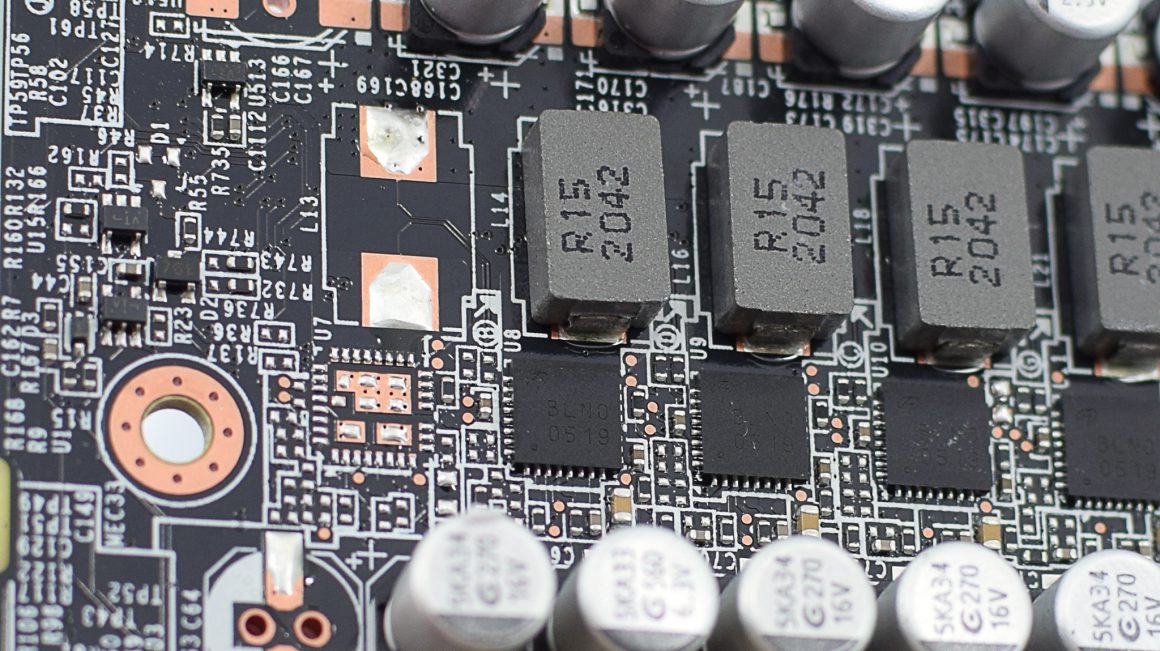

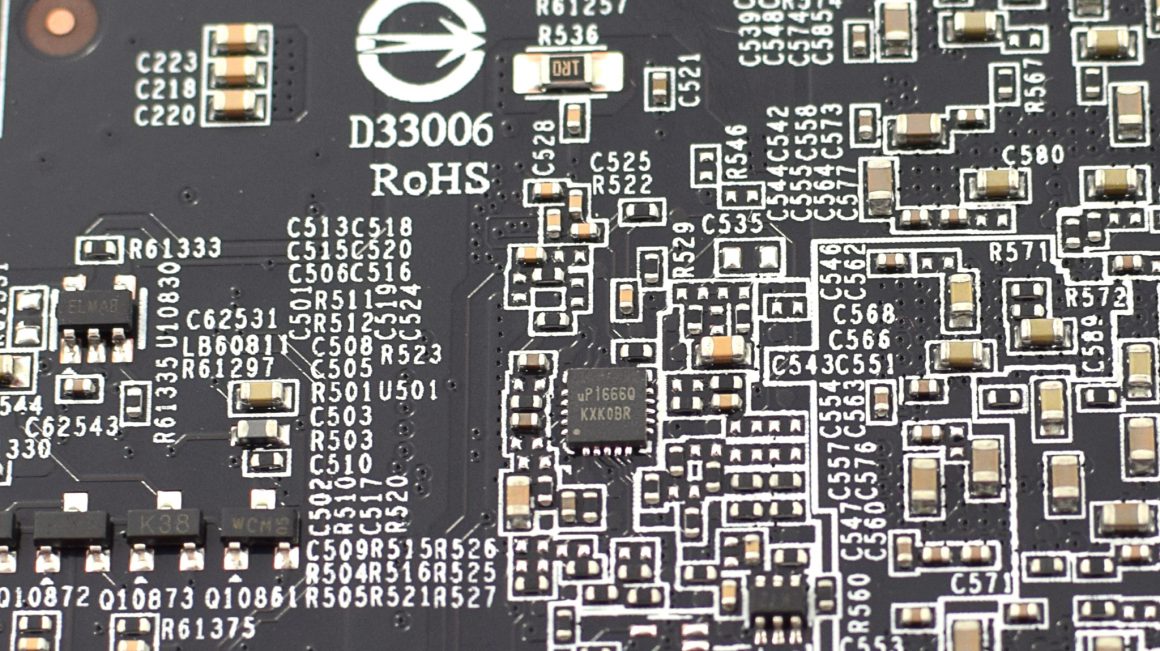

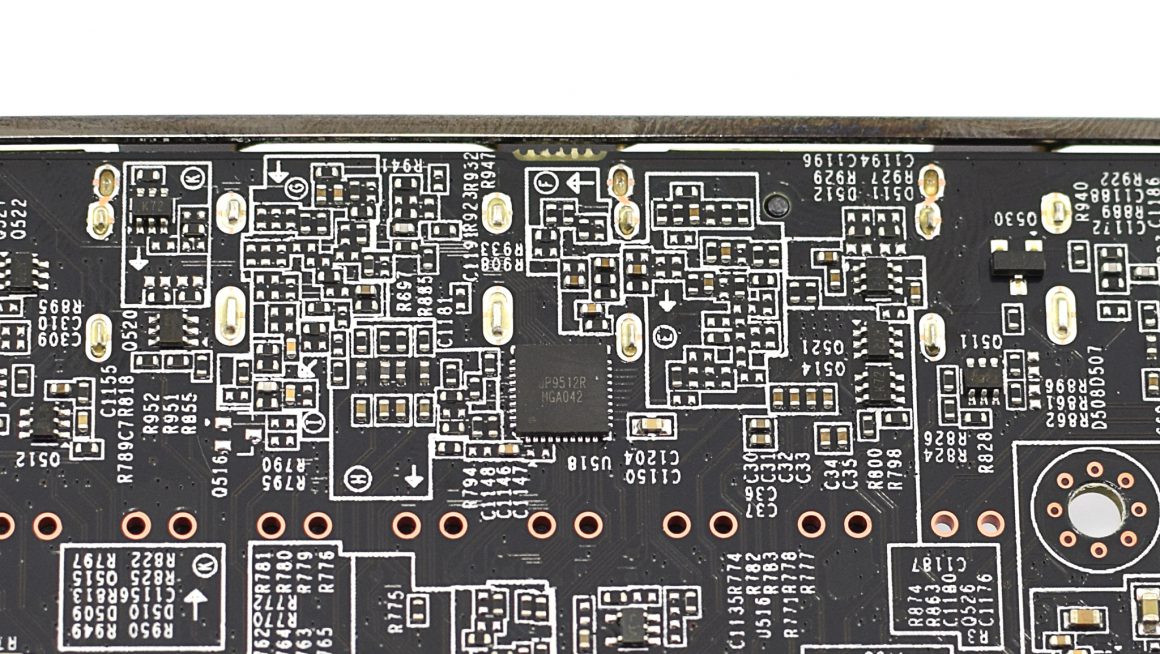

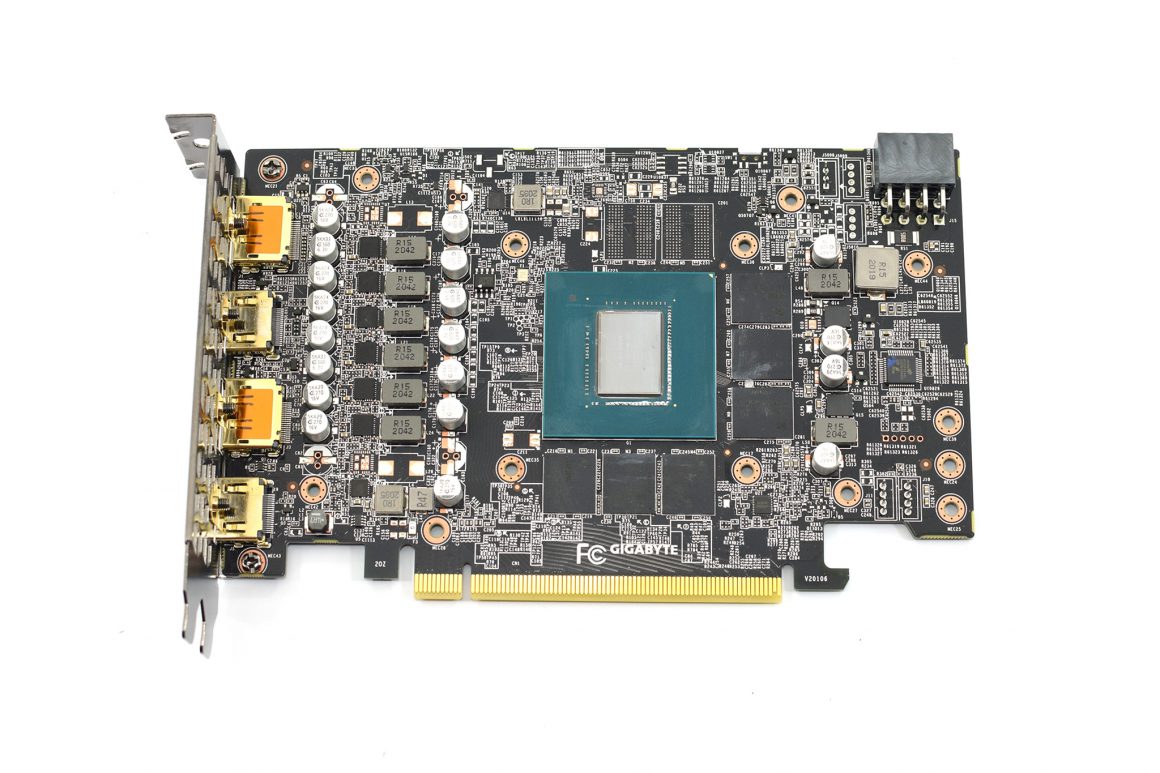

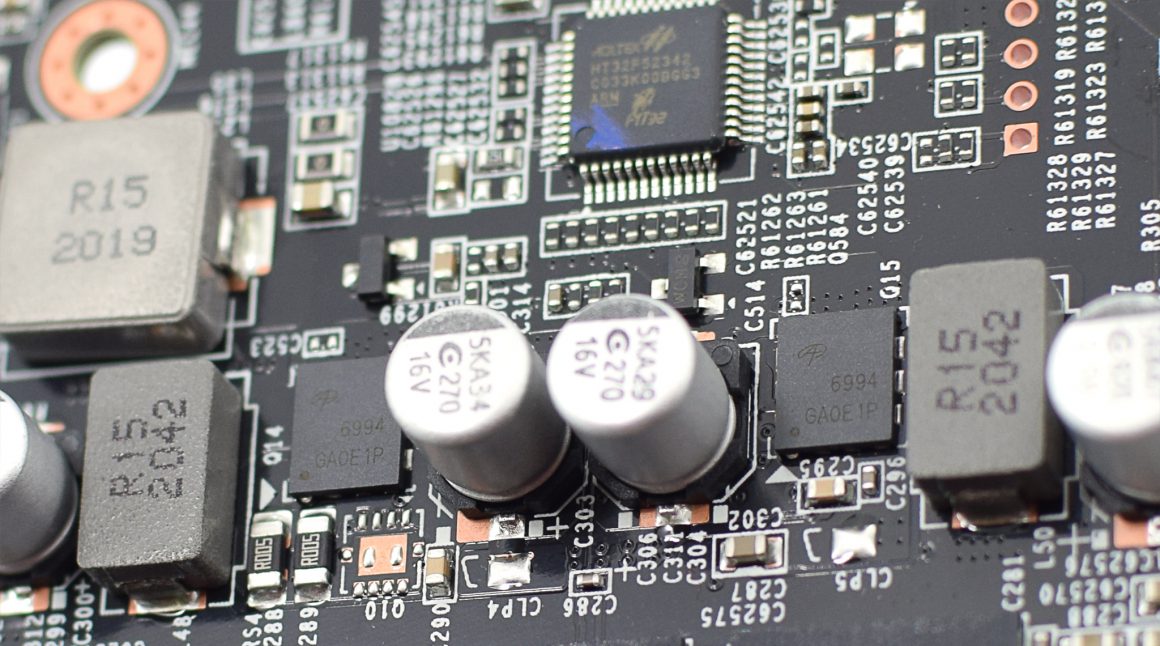

روی بُرد گیگابایت از مدار تغذیه 6 فاز برای پردازنده گرافیکی و 2 فاز دیگر برای حافظه‌ها کمک گرفته است. مدار تغذیه GPU توسط UPI uP9512R کنترل شده و از MOSFETهای Alpha & Omega AOZ5311NQI استفاده می‌کند. مدار تغذیه حافظه نیز از کنترلر UPI uP1666Q و MOSFETهای AON6994 بهره می‌برد.

علی رغم آن که حافظه به شکل رسمی سرعتی 15 گیگابیت بر ثانیه‌ای دارد اما گیگابایت از ماژول‌های 16 گیگابیتی سامسونگ استفاده کرده است.

خنک کننده نیز از سه هیت سینک آلومینیومی تشکل شده که توسط سه لوله ناقل حرارت 6 میلی متری با تماس مستقیم GPU به یکدیگر متصل شده‌اند. بخش VRM و حافظه‌ها نیز از طریق پد‌های حرارتی به هیت سینک متصل هستند.

روی بک پلیت فلزی خبری از پدهای حرارتی نیست و یعنی از آن برای خنک کنندگی طبق انتظار کمک گرفته نشده.

واحد پردازش گرافیکی	GeForce RTX 3060
سرعت کلاک	1837 مگاهرتز
پردازنده‌های جریانی	3584
فناوری ساخت	8 نانومتری
کلاک حافظه	15000 مگاهرتز
حجم حافظه	12 گیگابایت
نوع حافظه	GDDR6
گذرگاه حافظه	192 بیت
پهنای باند حافظه	360 گیگابایت بر ثانیه
نوع گذرگاه ارتباطی کارت	PCI Express 4.0 x16
حداکثر وضوح دیجیتال	7680 × 4320 در 60Hz
تعداد نمایشگر همزمان	4 عدد
ابعاد کارت	282 × 117 × 41 میلیمتر
فُرم بُرد	ATX
DirectX	12Ultimate
OpenGL	4.6
منبع تغذیه پیشنهادی	550 وات
تعداد کانکتور برق	یک عدد 8 پین
خروجی‌ها	دو عدد Display Port 1.4a دو عدد HDMI 2.1
