یک ضرب المثل (که نمی‌دانیم برای کدام کشور است!) می‌گوید چیزهای خوب در بسته‌بندی‌های کوچک قرار دارد. این مسئله در دنیای کامپیوتر نیز صدق می‌کند و گاهی اوقات با محصولات کوچکی روبرو می‌شویم که انتظار نداریم همانند نمونه‌های بزرگتر باشند، اما در عمل می‌بینیم واقعاً چیزی از نمونه‌های بزرگتر و معروف و قدرتمند کم ندارند. مادربوردهای micro ATX از دست محصولات هستند که انتظار داریم کارایی پایین‌تری در مقایسه با نمونه‌های ATX داشته باشند، اما مادربورد جدید Gryphon 87 که عضو جدید سری محصولات TUF است، تایید خوبی بر ضرب المثل ذکر شده خواهد بود.
رویکرد متفاوت

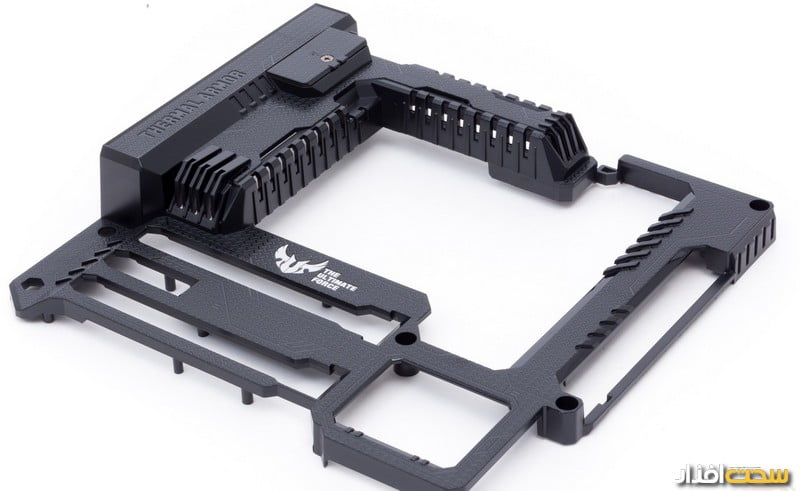

یکی از ویژگی‌های مختص مادربوردهای سری TUF، پوشش پلاستیکی بود که روی مادربورد و پورت‌ها را می‌پوشاند تا مانع از رسیدن گرد و غبار به اجزای مادربورد شده و فن‌های تعبیه شده روی آن نیز هوا را به میان بخش‌های مهم مادربورد بدمد (در بررسی گروهی مادربوردهای Z77 که پیش از این انجام دادیم به طور مفصل به مزایا و محدودیت‌های این پوشش پرداختیم). اما در Gryphon Z87 ایسوس دوباره با نسل اول مادربوردهای Sabertooth بازگشته و پوشش پلاستیکی را حذف کرده است. گفته می‌شود این کار برای کاهش هزینه‌ها صورت گرفته و کاربران می‌توانند در صورت نیاز آن را به صورت جداگانه خریداری کنند (تصویر 1).
البته ویژگی‌های دیگر سری TUF در این مادربورد وجود دارند. هیت‌سینک‌هایی با روکش سرامیکی، قطعات با کیفیت در مدار رگولاتور و بخش‌های برق رسان دیگر و صد البته رنگ‌بندی خاص این سری همچنان موجود هستند. با آنکه این مادربورد قرار است از بابت قیمتی مقرون به صرفه باشد، اما همچنان از چیپ‌ست Z87 بهره می‌برد که باعث می‌شود امکاناتی خوب روی این مادربورد کوچک در اختیار داشته باشید.
تفاوت همیشگی
با آنکه در این مادربورد از چیپ‌ست Z87 استفاده شده است، اما در عین حال برخی امکانات را در اختیار نداریم که عدم وجود آنها و اینکه این مسئله خوب است یا بد، به نحوه استفاده شما از این مادربورد و طرحی که در سر دارید بستگی خواهد داشت. اولین محدودیت در پشتیبانی از حافظه است که در مقایسه با یک مادربورد Z87 حرفه‌ای (که عموماً حافظه‌هایی با فرکانس بسیار بالا را نیز پشتیبانی می‌کنند) در سطح پایین‌تری قرار می‌گیرد. این مادربورد توانایی شناسایی حافظه‌های Apacer Ares DDR3-2933 و Apacer Ares DDR3-2666 را نداشت، اما در نهایت توانست به خوبی با حافظه‌های Apacer Ares DDR3-2400 کار کند. نکته جالب اینجاست که مادربورد می‌تواند فرکانس این حافظه را به سادگی به 2666 مگاهرتز رسانده و تمامی تست‌ها را با این فرکانس پشت سر بگذارد (اما نکته جالب‌تر این است ایسوس در سایت و دفترچه مادربورد پشتیبانی از حداکثر فرکانس 1866 مگاهرتز را ذکر کرده است). تنوع پورت‌های روی مادربورد نیز می‌توانست بهتر باشد و مجموعه متنوع‌تری را به کاربر ارائه دهد. دکمه‌های روشن و خاموش و ریست و Debug LED از روی مادربورد حذف شده اند که با توجه به ابعاد مادربورد چندان جای ایراد گرفتن باقی نمی‌گذارد. اما دکمه‌های ورود مستقیم به بایوس، BIOS Flashback و Mem OK! (برای تنظیم خودکار فرکانس حافظه) همچنان وجود دارند. با این حال در حالت کلی امکانات خوبی در این مادربورد در نظر گرفته شده است. پشتیبانی از دو کارت‌گرافیک همچنان وجود دارد و شش پورت USB 3.0 در کنار خروجی‌های تصویری DVI و HDMI در اختیارتان قرار می‌گیرد. همچنین هفت سنسور برای بخش‌های مختلف مادربورد در نظر گرفته شده و خود کاربر نیز می‌تواند سه سنسور به مادربورد متصل کنید. همچنین این امکان را دارید تا با استفاده از نرم‌افزار AI Suite 3، یک پروفایل اختصاصی برای سیستم خنک‌کننده کیس بسازید و به بهترین نتیجه در خنک‌کنندگی سیستم برسید (تصویر 2).

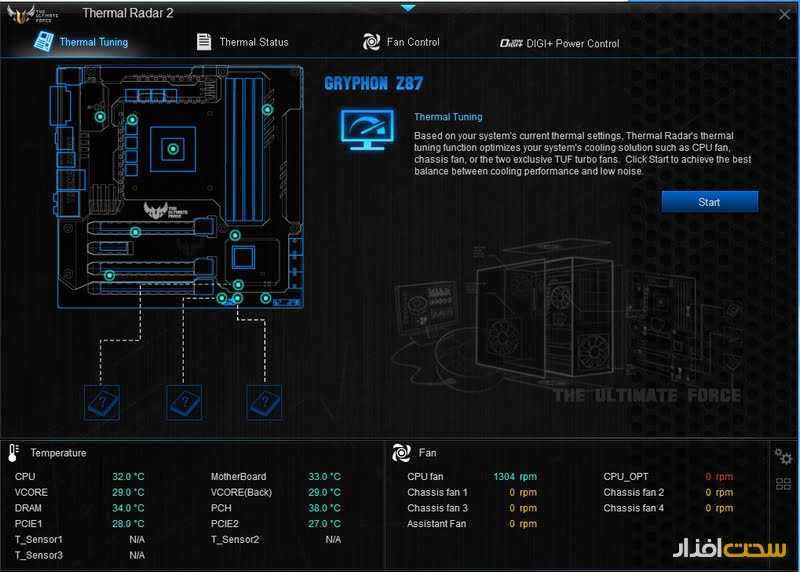

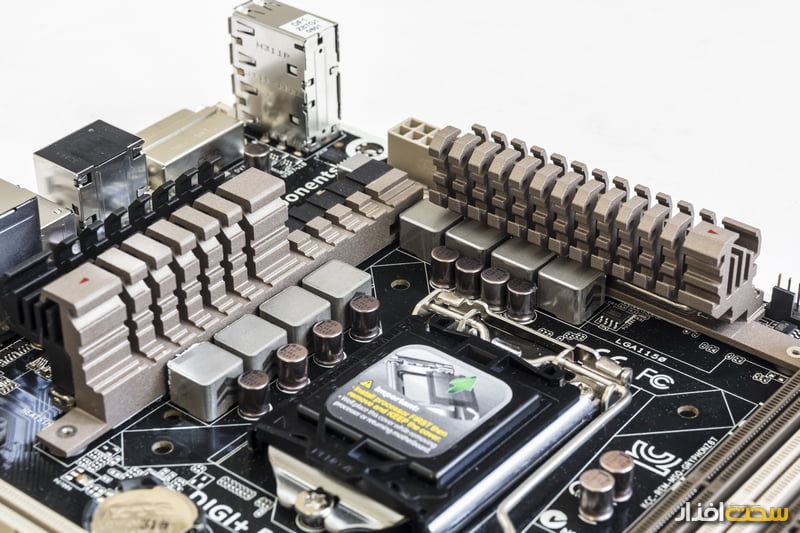

AI Suite 3 امکانات مفید دیگری نیز در اختیار کاربر قرار می‌دهد و در مقایسه با نسخه‌های گذشته این نرم‌افزار طراحی سرراست‌تری دارد. در کنار نرم‌افزار، بایوس نیز طراحی مناسبی داشته و شبیه دیگر تولیدات اخیر ایسوس است. طراحی خنک‌کننده‌های این مجموعه مناسب است و در بخش مدار رگولاتور شامل یک لوله انتقال حرارت نیز می‌شود (تصویر 3)،

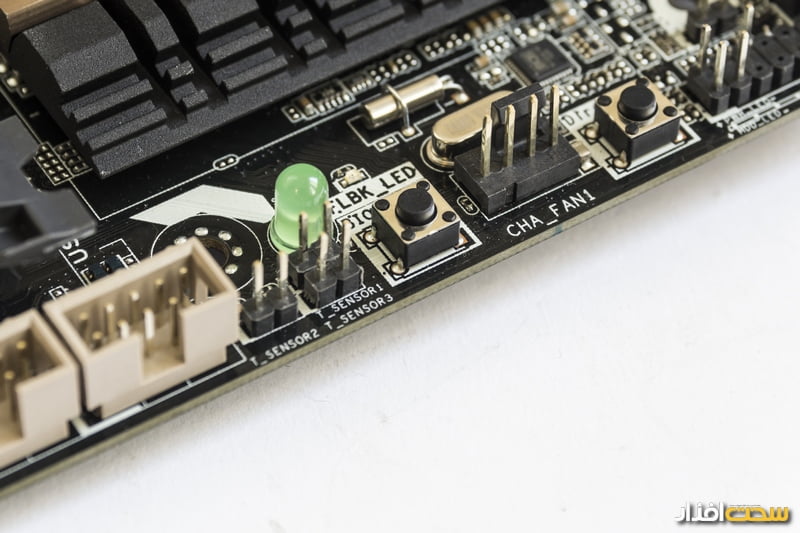

اما LED بزرگ و سبز رنگ در پایین مادربورد واقعاً با بقیه بخش‌های مدرن این محصول همخوانی نداشته و می‌توان از کلمه زشت برای توصیف آن استفاده کرد! (تصویر 4)
در بخش صدا و رابط شبکه گیگابیتی با نکته خاص و منحصر به فردی روبرو نیستیم. چیپ‌ست صدا محصول Realtek بوده و خروجی صدای 7/1 کاناله (به همراه خروجی اپتیکال) را فراهم می‌سازد و کنترل پورت LAN نیز بر عهده چیپ‌ست اینتل است. مزیت خوب دیگر، امکان اتصال هفت فن به اتصال‌های سه پین و چهار پین مادربورد است.
کارایی
برای بررسی کارایی این مادربورد از پردازنده Intel Core i5-4670K، حافظه Apacer Ares DDR3-2400 (که در فرکانس 2666 مگاهرتز فعال است)، کارت‌گرافیک Asus HD 7970 Matrix، درایو ADATA SX900 128GB و منبع‌تغذیه Green GP1235B استفاده کردیم. برای تست پورت USB 2.0 از حافظه فلش 16 گیگابایتی Patriot Xporter XT و برای پورت USB 3.0 از هارددیسک Silicon Power Armor A15 استفاده کردیم. جدول زیر نتایج تست این مادربورد را نشان می‌دهد:
نرم افزارها و نتایج تست | |||||||||
3DMark | |||||||||
Ice Storm | Cloud Gate | Fire Strike | Extreme | ||||||
161060 | 17463 | 7031 | 3585 | ||||||
Custom PC Suite 2007 | |||||||||
ویرایش تصویر | تبدیل ویدئو | Multitask | امتیاز کل | ||||||
2043 | 3178 | 1710 | 2310 | ||||||
AIDA 64 | |||||||||
خواندن (MB/s) | نوشتن (MB/s) | کپی (MB/s) | زمان تاخیر (ns) | ||||||
21057 | 21845 | 26266 | 36/7 | ||||||
Cinebench R11.5 | |||||||||
OpenGL | CPU | ||||||||
111/68 | 5/53 | ||||||||
Crystal Disk Mark 3 | |||||||||
| Sequential (MB/s) | 512K (MB/s) | 4K (MB/s) | ||||||
خواندن | نوشتن | خواندن | نوشتن | خواندن | نوشتن | ||||
SSD | 474/6 | 149/1 | 429/1 | 155/3 | 28/37 | 103/6 | |||
USB 3.0 | 100/6 | 98/52 | 32/48 | 44/28 | 0/364 | 1/58 | |||
USB 2.0 | 37/73 | 6/404 | 37/16 | 3/738 | 5/965 | 0/063 | |||
Bioshock Infinite | |||||||||
1920×1080, Ultra, DX11, DDOF | 1920×1080, Ultra, DX11 | ||||||||
76/92 | 99/49 | ||||||||
Metro Last Light | |||||||||
1920×1080, Very High, AFx16, Tessellation:Normal, SSAA, Motion Blur:Normal | 1920×1080, High, AFx16, Tessellation:Normal, Motion Blur:Normal | ||||||||
31/34 | 56/33 | ||||||||
WPrime 1.55 | |||||||||
32M | 1024M | ||||||||
8/236 ثانیه | 258/672 ثانیه | ||||||||
در زمینه اورکلاک نیز این مادربورد وضعیت خوبی دارد. در اینجا توانستیم با ولتاژ 1/35 ولت برای پردازنده به حداکثر فرکانس 4/5 گیگاهرتز دست پیدا کنیم. در این حالت سیستم آزمایش ما توانست در تست CPU نرم افزار Cinebench R11.5 به امتیاز 6/91 دست پیدا کند که حدود 25 درصد افزایش کارایی را نشان می‌دهد. تست 1024M نرم‌افزار WPrime نیز در مدت زمان 207/595 ثانیه به پایان رسید.
