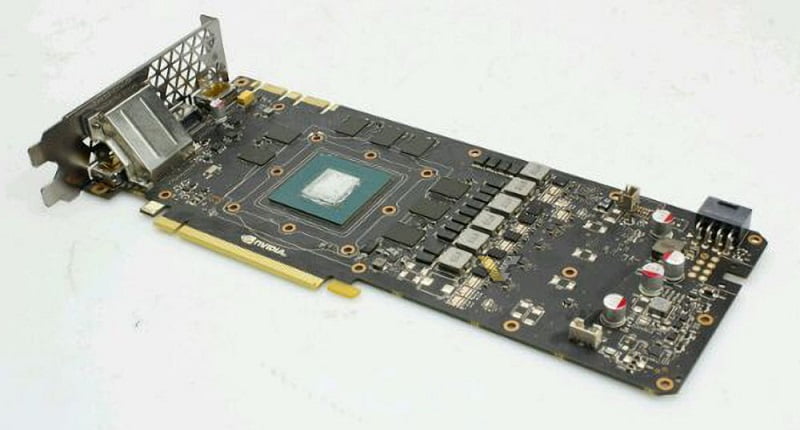

کارت گرافیک GTX1080 از برند انویدیا،چند روزی است به تازگی معرفی شده است.مشخصات فنی این کارت گرافیک به جز دو بخش مجزا مانند واحد های ROP،اعلام شده است.GTX1080 و به طور کلی کارت گرافیک های GTX1000 پس از یک تبلیغ گسترده و انتظارات فراوان معرفی شدند.هر چند که بسیاری از انتظارات کاربران برآورده شده است،اما نباید فراموش کرد که هنوز برخی نقاط تاریک مانند طراحی PCB،همچنان در ابهام بوده است.اما به تازگی تصاویری از PCB کارت گرافیک GTX1080 منتشر شده است.
دوستان و همراهان سخت افزاری،در ابتدا ذکر یک نکته ضروری است.در علم الکترونیک،به مدارات مورد نظر،Main Board گفته می شود.اما به طور معمول در سخت افزار به آن PCB یا همان (Printed circuit board) گفته می شود.

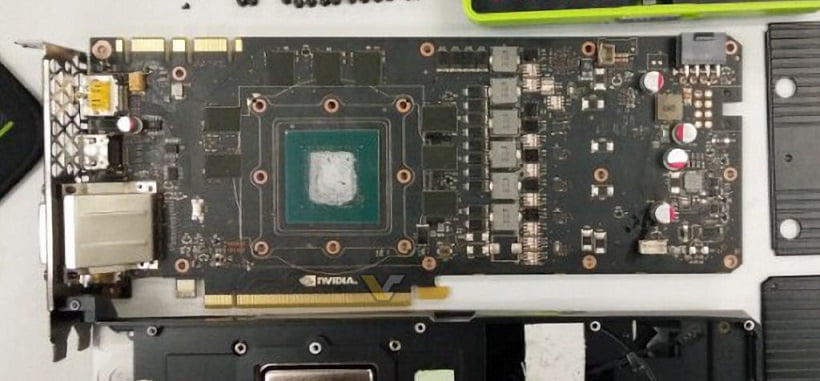

خوب به اصل داستان می رسیم.برد مرجع GTX1080 از یک مدار تغذیه (VRM) با 6 فاز رگولاتور بهره می برد.این فاز در آرایش 1+5 است که 5 فاز برای پوشش تراشه اصلی (GPU) و یک فاز نیز صرف تغذیه تراشه های حافظه می گردد.همانطور که می دانید،این محصول از تراشه های حافظه GDDR5X بهره می برد.برد مورد نظر،بی شباهت با برد اصلی GTX980 نیست.اما کارت گرافیک GTX980TI از مدار تغذیه 8 فاز (6+2) برخوردار است.در نتیجه مدار تغذیه ی GTX1080 از GTX980 بیشتر و GTX980TI کمتر است.هر چند که توان حرارتی GTX1080 نیز 180 وات بوده و مصرف انرژی در تراشه های جدید نیز کاهش یافته است.مدار تغذیه نیز دارای تراشه های DrMOS است.

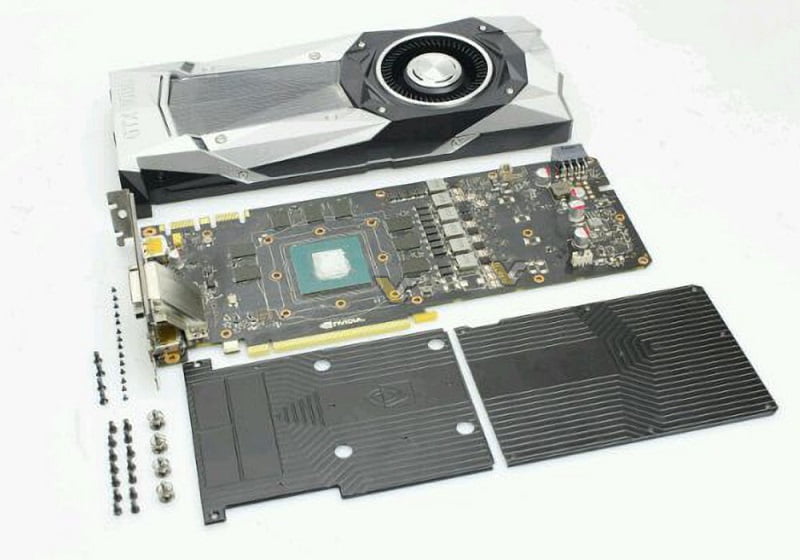

در این تصاویر یک رابط 8 پین به چشم میخورد.حداقل در نسخه مرجع،تنها یک رابط 8 پین وجود دارد.نتیجه خاصی را نمی توان از مدار GTX1080 به دست آورد.همه چیز ساده،بی آلایش و به مانند سابق است.هر چند که نیازی های به شلوغ کاری های اضافی نبوده و تغییر در GTX1080 بیشتر به پردازنده و امکانات مربوط می شود.
