مادربرد B650 EAGLE AX گیگابایت – مجموعه‌ای کامل از امکانات

همیشه زمانی که می‌خواهیم یک سیستم دسکتاپ را اسمبل کنیم، اولین سخت افزاری که انتخاب آن ذهن ما را مشغول خود می‌کند مادربرد است. این دغدغه کاملا طبیعی است، زیرا پس از انتخاب مادربرد هر قطعه دیگری که بخواهیم به سیستم خود اضافه کنیم، باید با توجه به ویژگی‌ها و توانایی‌های مادربردمان انتخاب شود، تا بهترین نتیجه را در پی داشته باشد. به هر حال، در اینجا می‌خواهیم شما را با مادربرد B650 EAGLE AX گیگابایت و مشخصات دقیق آن آشنا کنیم تا در هنگام انتخاب بتوانید بهترین مجموعه سخت افزار سازگار با این برد را دستچین کنید و بهترین پرفورمنس را به دست بیاورید.

نگاهی دقیق به مادربرد زیبای B760M GAMING AC گیگابایت

در پایین نگاهی کلی به مشخصات اصلی مادربرد B650 EAGLE AX گیگابایت خواهیم داشت و در ادامه هر یک از آنها را به شکل مفصل برای شما شرح خواهیم داد:

• نوع سوکت AMD AM5: پشتیبانی از پردازنده‌های AMD Ryzen 7000 Series
• عملکرد عالی: راه حل دیجیتال VRM 12+2+2 فاز
• اسللات دو کاناله DDR5: چهار اسلات SMD DIMMs با امکان پشتیبانی از ماژول حافظه AMD EXPO و Intel XMP
• پشتیبانی از ماژول های حافظه DDR5 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s
• کانکتور ابرسریع حافظه: 1PCIe 5.0 + 2*PCIe 4.0 M.2
• طراحی حرارتی پیشرفته و محافظ حرارتی M.2: برای اطمینان از پایداری برق VRM و عملکرد SSD 25110 M.2
• EZ-Latch: اسلات PCIe x16 با طراحی انتشار سریع
• گزینه‌های شبکه سریع: Wi-Fi 6E 802.11ax و GbE LAN
• پورت‌های گسترده: DP، HDMI، USB عقب 10 گیگابیت بر ثانیه
• سیستم فن هوشمند: دارای چندین سنسور دما، هدرهای فن هیبریدی با FAN STOP
• Q-Flash Plus: بایوس را بدون نصب CPU، حافظه و کارت گرافیک به روز کنید

مادربرد B650 EAGLE AX آماده میزبانی از پردازنده‌های AMD Ryzen 8000

اولین نکته‌ای که در انتخاب هر مادربردی باید به آن توجه داشت، نوع پردازنده مورد پشتیبانی در آن برد است. این مادربرد با داشتن سوکت AMD AM5، آمادگی قدرت گرفتن از پردازنده‌های مرکزی سری Ryzen را دارد. بنا به اعلام شرکت گیگابایت، مادربرد B650 EAGLE AX توانایی پشتیبانی از پردازنده‌های AMD سری Ryzen 7000 و Ryzen 8000 را خواهد داشت. البته گیگابایت از مصرف کنندگان درخواست کرده است تا حتما CPU مورد نظر خود را از طریق فهرست پردازنده‌های پشتیبانی شده در وب‌سایت این شرکت چک کنند.

تراشه اصلی مادربرد درواقع می‌تواند علاوه بر تعیین کردن پلتفرم قابل پیشتیبانی، حتی رده یک مادربرد را نیز تعیین کند، در این مادربرد نیز همان‌طور که از نام آن مشخص است، گیگابایت از چیپست AMD B650 استفاده کرده است.

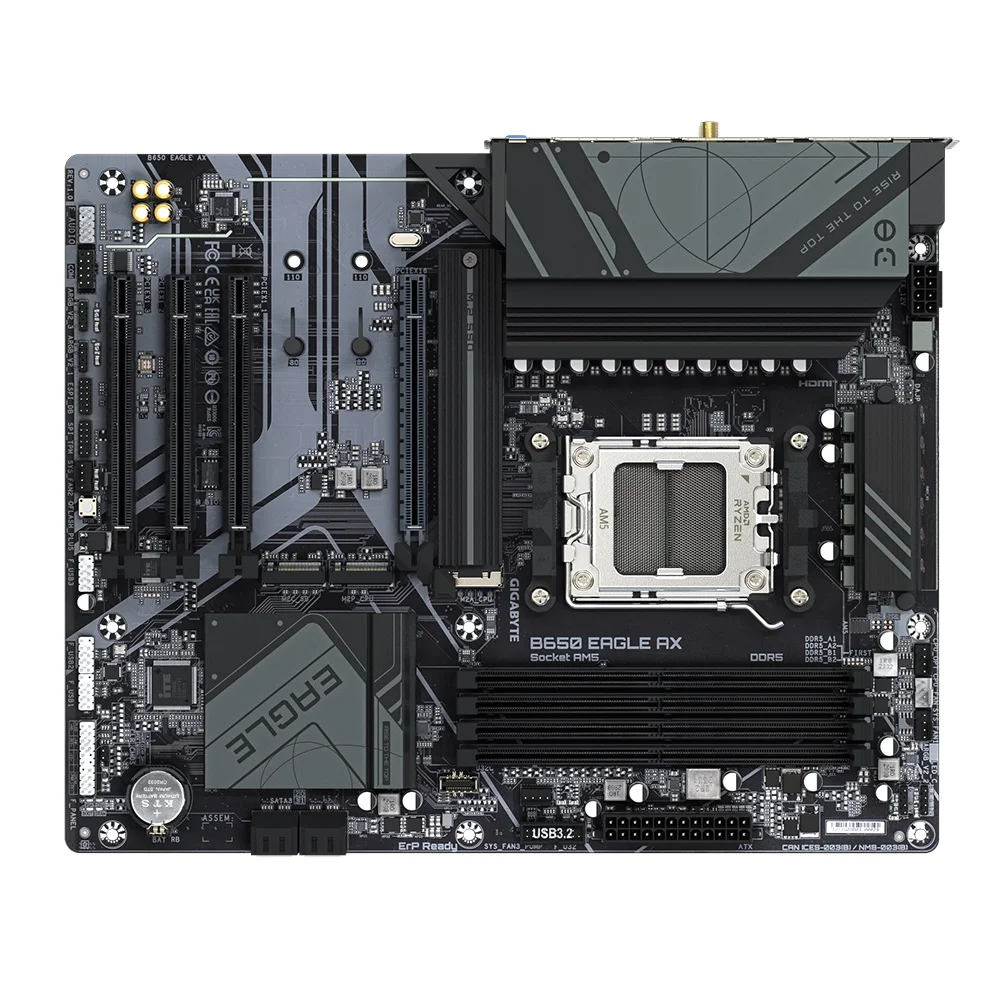

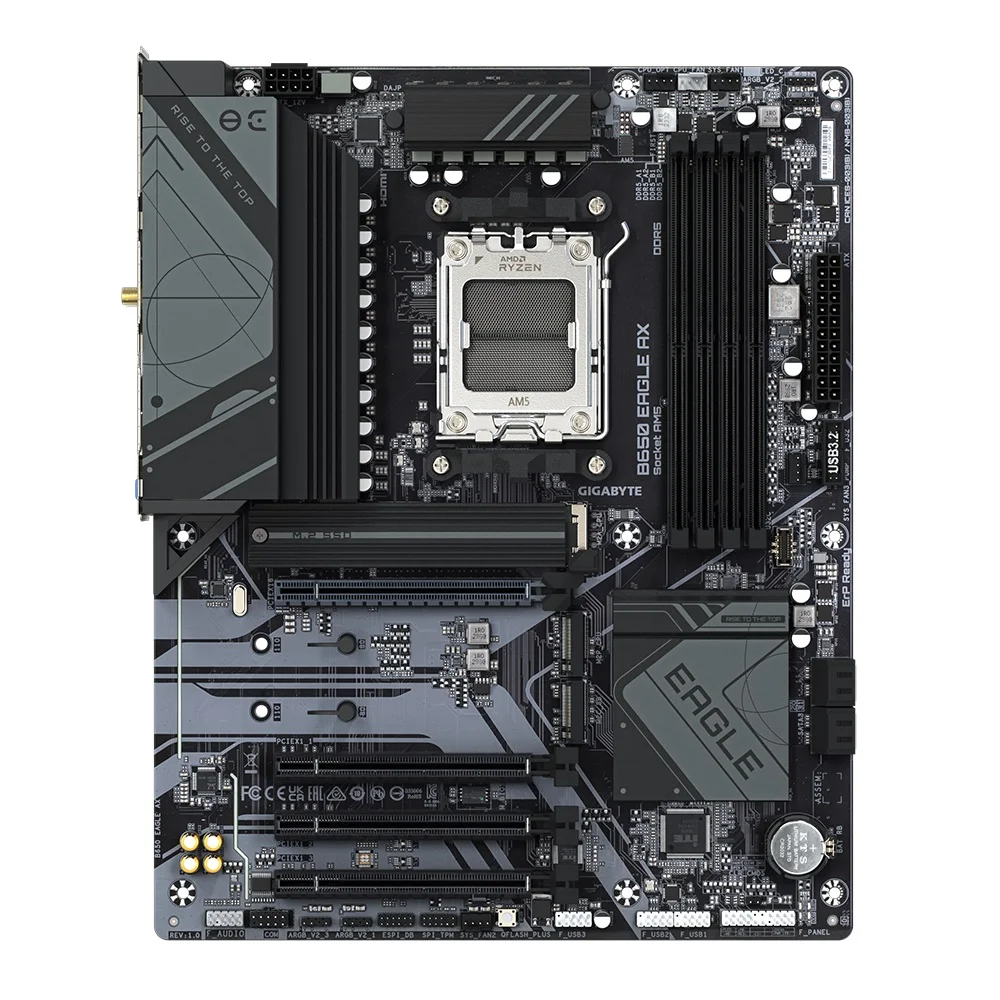

ابعاد یک مادربرد نیز می‌تواند از دیگر مشخصات مهم آن باشد، زیرا در انتخاب نوع کیس مورد نظر تاثیر مستقیم دارد. مادربرد مورد نظر ما دارای فرم فاکتور ATX است و طبق مشخصات اعلام شده ابعاد آن نیز 30.5×24.4 سانتی متر است. بنابراین می‌توان گفت با یک مادربرد تمام سایز طرف هستیم، از همین رو در انتخاب قاب کیس باید به اندازه‌ی آن دقت داشت. ضمن اینکه همین اندازه بزرگ، به گیگابایت اجازه داده است تا تعداد قابل توجهی از اسلات‌ها و اتصالات متنوع را بر روی این مادربرد قرار دهد.

چهار اسلات برای استفاده از حافظه‌های رم DDR5 تا 192 گیگابایت

این روزها دیگر مانند چند سال گذشته کمبودی از حافظه‌‌های رم DDR5 به چشم نمی‌خورد، از سوی دیگر با آمدن حافظه‌هایی با راندمان بالاتر دیگر منطقی نیست برای یک سیستم به روز و قدرمند به سراغ حافظه‌های رم DDR4 برویم. مادربرد B650 EAGLE AX گیگابایت نیز در همین راستا طراحی شده است. این مادربرد توانایی پشتیبانی از حافظه‌های DDR5 در بازه‌ای گسترده از ماژول‌های متنوع را دارد. از دیگر ویژگی‌های مثبت این مادربرد می‌توان به وجود 4 اسلات حافظه رم با حداکثر توانایی پشتیبانی از 192 گیگابایت حافظه اشاره کرد که این ظرفیت در هر اسلات به صورت تکی 48 گیگابایت خواهد بود.

گیگابایت در این مادربردِ خود از معماری حافظه دوکاناله با امکان پشتیبانی از ماژول‌های حافظه DIMM بهره برده است. ضمن اینکه امکان پشتیبانی از (AMD EXPO) و (XMP) برای انجام اورکلاک حافظه‌های رم وجود دارد. در این قسمت نیز گیگابایت خاطرنشان کرده است که مدل CPU و شکل پیکربندی حافظه ممکن است بر پشتیبانی، سرعت، و تعداد ماژول‌های DRAM تاثیر مستقیم بگذارد.

از دیگر نکات مثبت وجود یک گرافیک داخلی، یا Onboard در این مادربرد گیگابایت است. این گرافیک داخلی می‌تواند یک خروجی DisplayPort با حداکثر وضوح 3840×2160@144Hz و یک خروجی HDMI با حداکثر وضوح  4096×2160@60Hz را در اختیار کابران قرار دهد. البته پورت اول از نسخه DisplayPort 1.4، و پورت دوم از از نسخه HDMI 2.1 و HDCP 2.3 و پورت‌های سازگار با HDMI 2.1 TMDS پشتیبانی می‌کند. با این حال، گیگابایت در اینجا نیز گفته، مشخصات گرافیک با توجه به CPU مورد استفاده می‌تواند متفاوت باشد.

اما در بخش صدا گیگابایت از تراشه Realtek Audio CODEC استفاده کرده است که می‌تواند به راحتی صدای با کیفیتِ بالا یا همان High Definition Audio را تولید کند و آن را در 2، 4، 5.1 و 7.1 کانال منتشر کند. البته در این مادربرد خبری از خروجی S/PDIF نیست.

گیگابایت هر دو حالت شبکه باسیم (LAN) و بی‌سیم (Wireless) را بر روی مادربرد B650 EAGLE AX قرار داده است، تا کاربر بتواند به راحتی و با روش‌های متنوع به شبکه متصل شود. گیگابایت برای اتصال با LAN از تراشه Realtek GbE LAN با سرعت (2.5 گیگابیت در ثانیه / 1 گیگابیت در ثانیه / 100 مگابیت در ثانیه) استفاده کرده است. در قسمت بی‌سیم نیز از ماژول شبکه Realtek Wi-Fi 6E RTL8852CE استفاده کرده است، تا پشتیبانی از باندهای فرکانس حامل 2.4/5/6 گیگاهرتز، بلوتوث نسخه 5.3 و استاندارد بی سیم 11ax 160MHz را فراهم کند.

در کنار اسلات‌های اصلی، ما یک اسلات توسعه نیز داریم، که 1 عدد اسلات (PCIEX16)، به صورت یکپارچه است، این اسلات با توجه به پردازنده مورد استفاده، قابلیت‌های متفاوتی خواهد داشت که در لیست پایین به آن اشاره شده است:

• با پردازنده‌های AMD Ryzen 7000 Series از حالت PCIe 4.0 x16 پشتیبانی می‌کند
• با پردازنده‌های AMD Ryzen 8000 Series-Phoenix 1 از حالت PCIe 4.0 x8 پشتیبانی می‌کند
• با پردازنده‌های AMD Ryzen 8000 Series-Phoenix 2 از حالت PCIe 4.0 x4 پشتیبانی می‌کند

دقت داشته باشید که اسلات PCIEX16 فقط می‌تواند از کارت گرافیک یا NVMe SSD پشتیبانی کند. اما اگر قرار است فقط یک کارت گرافیک نصب شود، حتما آن را در اسلات PCIEX16 نصب کنید.

در بخش حافظه‌های ذخیره‌سازی نیز کانکتورهای متنوعی را در اختیار داریم که گزینه‌های زیادی را به کاربر عرضه می‌کند. در این مادربرد شما به 3 عدد M.2 سوکت 3 کانکتور و 4 عدد کانکتور SATA 6Gb/s دسترسی خواهید داشت، که دارای ویژگی‌های زیر خواهند بود.

یک کانکتور M.2 (M2A_CPU)، یکپارچه در CPU، پشتیبانی از سوکت 3، کلید M، نوع 25110/2580 SSD داریم که با توجه به پردازنده مورد استفاده قابلیت‌های متفاوتی را خواهد داشت:

• پردازنده های AMD Ryzen 7000 Series از SSD‌های PCIe 5.0 x4/x2 پشتیبانی می‌کنند
• پردازنده‌های AMD Ryzen 8000 Series-Phoenix 1 از SSD‌های PCIe 4.0 x4/x2 پشتیبانی می‌کنند
• پردازنده‌های AMD Ryzen 8000 Series-Phoenix 2 از SSD های PCIe 4.0 x4/x2 پشتیبانی می‌کنند

یک کانکتور M.2 (M2P_CPU)، یکپارچه در CPU، پشتیبانی از سوکت 3، کلید M، نوع 22110/2280 SSD وجود دارد، که این یکی هم با توجه به پردازنده مرکزی شرایط متفاوتی خواهد داشت:

• پردازنده‌های AMD Ryzen 7000 Series از SSD های PCIe 4.0 x2 پشتیبانی می‌کنند
• پردازنده‌های AMD Ryzen 8000 Series-Phoenix 1 از SSD های PCIe 4.0 x2 پشتیبانی می‌کنند
• پردازنده‌های AMD Ryzen 8000 Series-Phoenix 2 از SSD های PCIe 4.0 x2 پشتیبانی می‌کنند

یک کانکتور M.2 (سوکت 3، کلید M، نوع 22110/2280 PCIe 4.0 x4/x2 با پشتیبانی از SSD) (M2C_SB)

انبوهی از پورت‌های USB متنوع جهت کاربری‌های مختلف

زمانی که صحبت از یک کامپیوتر رومیزی یا همان دسکتاپ می‌شود، شاید کم‌ترین دغدغه برای کاربر آن، انواع پورت‌ها و کانکتورهای متنوع باشد. مادربرد B650 EAGLE AX گیگابایت نیز از این قاعده مستثنی نیست و انواع درگاه‌های ارتباطی مختلف را در خود جای داده است. در ابتدا به USB می‌پردازیم، که شامل موارد زیر خواهد بود:

• 2 پورت USB 3.2 Gen 2 Type-A (قرمز) در پنل پشتی
• 1 پورت USB Type-C در پنل پشتی، با پشتیبانی از USB 3.2 Gen 1
• 4 پورت USB 2.0/1.1 در پنل پشتی
• 2 پورت USB 3.2 Gen 1 از طریق هدر USB داخلی موجود است
• 1 پورت USB Type-C با پشتیبانی از USB 3.2 Gen 1، در دسترس از طریق هدر USB داخلی
• 4 پورت USB 2.0/1.1، شامل 2 پورت در پنل پشتی، 2 پورت در هدر USB داخلی دسترس است
• 4 پورت USB 2.0/1.1 در دسترس از طریق هدرهای USB داخلی

برای کانکتورهای داخلی نیز با لیست بلندبالایی از اتصالات روبه‌رو هستیم که در زیر خواهید دید:

• 1 عدد کانکتور برق اصلی ATX 24 پین
• 1 عدد پین ATX هشت پین کانکتور برق 12 ولت
• 1 عدد هدر فن پردازنده مرکزی
• 1 عدد کانکتور فن پردازنده مرکزی یا هدر پمپ خنک کننده آب
• 2 عدد هدر فن سیستم
• 1 عدد کانکتور فن سیستم یا هدر پمپ خنک کننده آب
• 3 عدد هدر نوار LED قابل آدرس دهی RGB Gen2
• 1 عدد هدر نوار LED RGB
• 3 عدد M.2 سوکت 3 کانکتور
• 4 عدد کانکتور SATA 6Gb/s
• 1 عدد هدر پانل جلویی
• 1 عدد هدر صوتی پانل جلویی
• 1 عدد هدر USB Type-C®، با پشتیبانی از USB 3.2 Gen 1
• 1 عدد رابط USB 3.2 Gen 1
• 3 عدد هدر USB 2.0/1.1
• 1 عدد سرصفحه ماژول پلت فرم مورد اعتماد (برای GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/
• فقط ماژول GC-TPM2.0 SPI V2)
• 1 عدد دکمه Q-Flash Plus
• 1 عدد پورت سریال هدر j
• 1 عدد جامپر CMOS

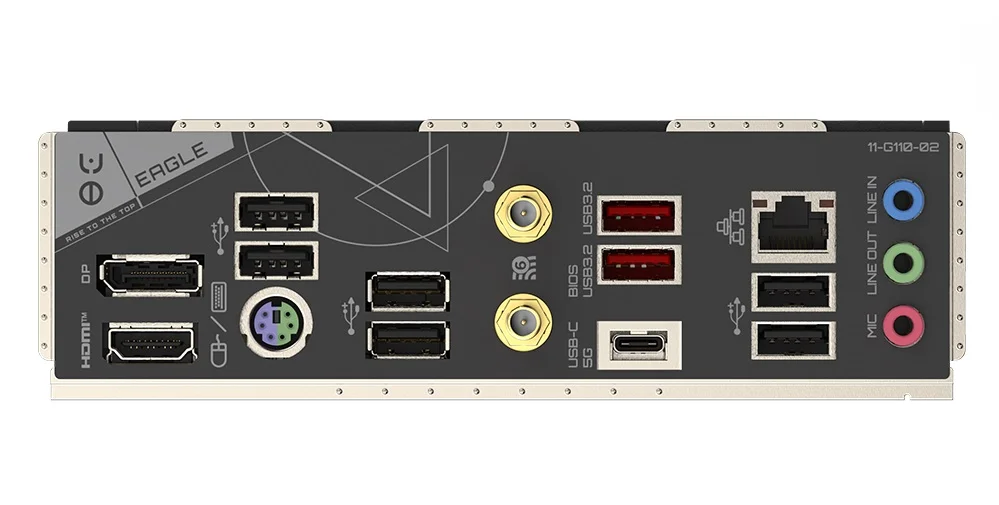

کانکتورهای پنل پشتی نیز می‌توانند به خوبی نیازهای شما را برطرف کنند، لیست اتصالات پنل پشتی مادربرد B650 EAGLE AX نیز شامل موارد زیر است:

• 1 عدد خروجی DisplayPort
• 1 عدد خروجی HDMI
• 1 درگاه PS/2 درگاه صفحه کلید/ماوس
• 2 عدد کانکتور آنتن SMA (2T2R)
• 1 پورت USB Type-C، با پشتیبانی از USB 3.2 Gen 1
• 2 پورت USB 3.2 Gen 2 Type-A (قرمز)
• 6 پورت USB 2.0/1.1
• 1 عدد پورت RJ-45
• 3 عدد جک صدا

همچنین این مادربرد امکان نظارت بر روی عملکرد و وضعیت فن‌های خنک کننده سیستم را نیز برای کاربر فراهم می‌کند، که شامل موارد زیر خواهد بود:

• تشخیص ولتاژ
• تشخیص دما
• تشخیص سرعت فن
• تشخیص سرعت جریان خنک کننده آب
• هشدار خرابی فن
• کنترل سرعت فن
• پشتیبانی از عملکرد کنترل سرعت فن (پمپ) به فن بستگی دارد

مادربرد B650 EAGLE AX گیگابایت از نظر بایوس به یک عدد فلش 256 مگابیت استفاده از مجوز AMI UEFI BIOS مجهز است. همراه با این مادربرد نرم‌افزارهای Norton Internet Security (نسخه OEM) و نرم افزار مدیریت پهنای باند LAN نیز عرضه می‌شود و قابلیت پشتیبانی از سیتسم عامل‌های ویندوز 11 64 بیتیو ویندوز 10 64 بیتی را در خود دارد.
