حافظه‌ های مدرن کامپیوتر زیر ذره‌بین: از ROM ،DRAM ،SRAM تا Flash

وقتی امروز از حافظه کامپیوتر صحبت می‌کنیم؛ اغلب افراد به رم یا نهایتاً فضای ذخیره‌سازی در گوشی‌ها و لپ‌تاپ‌ها فکر می‌کنند. با این حال، پشت این اصطلاحات ساده، اکوسیستمی گسترده و جذاب از فناوری‌های حافظه نیمه‌هادی قرار دارد که هرکدام تاریخچه، فلسفه طراحی و نقش مشخصی در الکترونیک مدرن دارند. در بنیادی‌ترین تعریف، حافظه در کامپیوتر وظیفه ذخیره‌سازی اطلاعات را بر عهده دارد. این مفهوم طیف گسترده‌ای را شامل می‌شود؛ از دستورالعمل‌ها و داده‌های در حال پردازش توسط پردازنده گرفته، تا حجم عظیم فایل‌های سیستمی و محتوای کاربری که به‌صورت پایدار روی مادربرد، درایوهای SSD یا کارت‌های حافظه نگهداری می‌شوند. با این وجود، همه حافظه‌ها از نظر سرعت پاسخ‌گویی، مدت زمان نگه‌داری داده یا هزینه به‌ازای هر گیگابایت، ویژگی یکسانی ندارند.

این مقاله بر چهار نوع از حافظه‌های فقط‌خواندنی ROM، دسترسی تصادفی پویا DRAM، دسترسی تصادفی ایستا SRAM و فلش کامپیوتر تمرکز دارد. گونه‌های مختلف این حافظه‌ها، بیانگر رویکردی متفاوت در ایجاد تعادل بین شاخص‌های سرعت، قیمت، توان مصرفی و ماندگاری داده‌ها هستند. دانستن کارکرد این حافظه‌ها نه‌تنها برای مهندسان سخت‌افزار، بلکه برای اورکلاکرها، خریداران حرفه‌ای قطعات و کاربرانی که به‌دنبال بهینه‌سازی عملکرد هستند، حیاتی است. این شناخت حتی برای کسانی که صرفاً می‌خواهند با فناوری‌های پیشران در قلب کامپیوتر و مادربرد خود آشناتر شوند، اهمیت دوچندانی دارد.

این مقاله تنها به معرفی ماهیت و سازوکار این حافظه‌ها بسنده نمی‌کند؛ بلکه اهمیت آن‌ها، روند تکامل طی دهه‌ها نوآوری، پیامدهای عملی نقاط قوت و ضعفشان را در سیستم‌هایی از کامپیوترهای گیمینگ تا مراکز داده و گوشی‌های هوشمند بررسی می‌کند. بررسی تفاوت‌های عملکردی در کیت‌های DDR5، تحلیل دلایل افت سرعت SSD در طول زمان و یا حتی کنجکاوی در مورد سازوکار مدیریت داده‌ها با سرعت‌های سرسام‌آور در سیستم‌های مدرن، همگی به چگونگی تعامل لایه‌های مختلف حافظه با یکدیگر مربوط می‌شود.

قطعات دیگر کامپیوتر زیر ذره‌بین: «پاور کامپیوتر زیر ذره‌بین: بررسی ساختار، اجزا و نحوه عملکرد»، «مادربرد کامپیوتر زیر ذره‌بین: بررسی ساختار، اجزا و نحوه عملکرد» و «گرافیک کامپیوتر زیر ذره‌بین: بررسی ساختار، اجزا و نحوه عملکرد»

فهرست مطالب پست

• حافظه یا Memory چیست؟
• دو کلاس بنیادی حافظه: فرار (Volatile) در برابر غیرفرار (Non-Volatile)
• ROM: حافظه فقط‌خواندنی
• DRAM: حافظه دسترسی تصادفی پویا
• گذرگاه‌های حافظه؛ سازوکار جابه‌جایی داده
• تایمینگ‌های حافظه
• DDR: حافظه استاندارد سیستم
• LPDDR: حافظه DRAM کم‌مصرف
• GDDR یا حافظه گرافیکی پرسرعت
• HBM یا حافظه فراپهن‌باند برای محاسبات کارایی‌بالا
• حافظه SRAM
• حافظه فلش
• نسل‌های بعدی حافظه

حافظه یا Memory چیست؟

در بنیادی‌ترین سطح، حافظه کامپیوتر زیرسیستمی حیاتی است که اطلاعات را در قالب ارقام دودویی (بیت‌ها) ذخیره می‌کند. این فرآیند از پردازش فعال داده‌ها توسط پردازنده و گرافیک گرفته تا ذخیره‌سازی میان‌مدت و بلندمدت محتوا بر اساس نیاز کاربر را در بر می‌گیرد. با این وجود، واژه حافظه در معماری سیستم‌های مدرن، معرف مجموعه‌ای گسترده از فناوری‌ها با ویژگی‌های فنی، شاخص‌های عملکردی و نقش‌های عملیاتی کاملاً متمایز است.

حافظه تنها یک جعبه برای نگه‌داری داده نیست؛ بلکه بخشی از یک اکوسیستم سلسله‌مراتبی محسوب می‌شود که با هدف ایجاد تعادل میان سرعت، ظرفیت، هزینه و ماندگاری طراحی شده است. زیرا هیچ فناوری واحدی نمی‌تواند هم‌زمان سریع، ارزان، پرظرفیت و بادوام باشد.

دو کلاس بنیادی حافظه: فرار (Volatile) در برابر غیرفرار (Non-Volatile)

یکی از پایه‌ای‌ترین روش‌های دسته‌بندی حافظه بر مبنای این است که آیا پس از قطع برق داده‌ها را حفظ می‌کند یا خیر:

حافظه فرار

این نوع حافظه برای نگه‌داری بیت‌های ذخیره‌شده به تامین پیوسته انرژی الکتریکی نیاز دارد. با قطع برق، داده‌ها به‌طور کامل از بین می‌روند. به‌دلیل این رفتار، حافظه فرار عموماً برای ذخیره‌سازی موقت در شرایطی به‌کار می‌رود که سرعت اهمیت حیاتی دارد. این دسته شامل دو زیرگروه اصلی، حافظه دسترسی تصادفی پویا DRAM و حافظه دسترسی تصادفی ایستا SRAM است که در ادامه به‌صورت کامل بررسی خواهند شد.

حافظه غیرفرار

در حافظه غیرفرار، داده‌ها حتی بدون وجود انرژی الکتریکی باقی می‌مانند. همین ویژگی آن را برای ذخیره‌سازی بلندمدت، سیستم‌هایی که باید اطلاعات را میان چرخه‌های خاموش و روشن حفظ کنند مناسب می‌سازد. نمونه‌های این گروه شامل حافظه فقط‌خواندنی ROM، دیسک‌های مغناطیسی، رسانه‌های نوری و حافظه فلش می‌شوند.

فراتر از فرار بودن؛ الگوی دسترسی و عملکرد

ایده بنیادی دوم به شیوه دسترسی به حافظه مربوط می‌شود:

• دسترسی تصادفی (Random Access): در این الگو، هر موقعیت حافظه تقریباً در زمانی برابر قابل خواندن یا نوشتن است. حرف R در RAM به همین ویژگی اشاره دارد (R مخفف کلمه Random است).
• دسترسی ترتیبی (Sequential Access): در این حالت، داده‌ها باید به‌ترتیب خوانده شوند؛ موضوعی که برای دسترسی دلخواه سرعت کمتری به‌همراه دارد. هارددیسک‌ها، سامانه‌های قدیمی ذخیره‌سازی مبتنی بر نوار نمونه‌هایی از این الگو هستند؛ حتی اگر بیت‌ها در نهایت روی رسانه‌های غیرفرار ذخیره شوند.

سلسله‌مراتب حافظه

کامپیوترهای مدرن به یک نوع حافظه واحد متکی نیستند؛ بلکه چندین فناوری را در قالب یک سلسله‌مراتب سازمان‌دهی می‌کنند:

• رجیسترها: حافظه‌ای بسیار کوچک، فوق‌سریع از نوع SRAM که درون هسته یک پردازنده مرکزی یا واحدهای محاسباتی گرافیک یا Tensor Processing Unit TPU قرار دارد.
• حافظه کش: SRAM بسیار سریع که در نزدیکی پردازنده جای‌گذاری می‌شود تا داده‌های پرتکرار را بافر کند.
• حافظه اصلی DRAM: ظرفیتی بیشتر و سرعتی کمتر نسبت به کش دارد؛ مجموعه کاری اصلی پردازنده را تشکیل می‌دهد.
• ذخیره‌سازی غیرفرار: دستگاه‌هایی با ظرفیت بالا و سرعت کمتر که برای نگه‌داری بلندمدت فایل‌های سیستم‌عامل، برنامه‌ها، بازی‌ها و فایل‌های شخصی استفاده می‌شوند.

این ساختار سلسله‌مراتبی به این دلیل شکل گرفته که طی دهه‌ها سرعت پردازنده‌ها با نرخی بسیار بالاتر از سرعت حافظه افزایش یافته است. بدون لایه‌بندی انواع مختلف حافظه با هزینه‌ها و ویژگی‌های عملکردی متفاوت، پردازنده‌ها اغلب در انتظار داده بی‌کار می‌ماندند؛ پدیده‌ای که با عنوان دیوار حافظه (Memory Wall) شناخته می‌شود.

ویژگی‌های کلیدی تعیین‌کننده حافظه

در طراحی یا مقایسه فناوری‌های حافظه، مهندسان چند شاخص بنیادی را مدنظر قرار می‌دهند:

• سرعت: نرخ خواندن یا نوشتن داده از حافظه.
• تاخیر: فاصله زمانی میان ثبت درخواست تا آغاز انتقال داده.
• پهنای‌باند: میزان داده‌ای که در واحد زمان قابل جابه‌جایی است.
• ظرفیت: حجم داده‌ای که قابل ذخیره‌سازی است.
• هزینه به‌ازای هر بیت: هزینه تولید هر واحد ذخیره‌سازی.
• ماندگاری: توانایی حفظ داده در صورت قطع برق.
• مصرف انرژی: عامل اثرگذار بر عمر باتری، تولید گرما، به‌ویژه در دستگاه‌های کوچک‌تر.

هیچ نوع حافظه‌ای در تمام این شاخص‌ها به‌طور هم‌زمان برتری ندارد؛ به همین دلیل کامپیوترهای مدرن به‌جای تکیه بر یک راهکار واحد، ترکیبی از چندین فناوری را به‌کار می‌گیرند.

نکته: اگرچه حافظه‌های مدرن در پایین‌ترین سطح فیزیکی داده را در قالب بیت ذخیره می‌کنند اما بسیاری از ویژگی‌های آن‌ها معمولاً بر حسب بایت بیان می‌شود. هر بایت شامل 8 بیت است.

اهمیت در سیستم‌های روزمره

• اجرای برنامه: در زمان اجرای یک نرم‌افزار، داده‌ها معمولاً از ذخیره‌سازی غیرفرار کندتر به حافظه فرار سریع منتقل می‌شوند تا پردازنده بتواند آن‌ها را با بیشترین کارایی پردازش کند.
• کش‌ها: پردازنده‌های مدرن با بهره‌گیری از محل داده، یعنی احتمال استفاده مجدد از داده‌های اخیر یا مجاور، آن‌ها را در کش‌های بسیار سریع مبتنی بر SRAM ذخیره می‌کنند تا دسترسی‌های تکراری مشمول تاخیر بالاتر DRAM نشوند.
• ذخیره‌سازی بلندمدت: فایل‌ها، بازی‌ها و سایر داده‌های کاربر روی حافظه‌های غیرفرار مانند فلش NAND ذخیره می‌شوند؛ زیرا حتی بدون برق، داده را حفظ می‌کنند؛ هرچند در مقایسه با RAM هزینه عملکردی بالاتری دارند.

در ادامه، ویژگی‌ها، کاربردها، نقاط قوت و محدودیت‌های چهار نوع اصلی از حافظه‌های مدرن در کامپیوتر که در این مقاله پوشش داده شده است، بررسی می‌شود. نخستین گام در این مسیر به بررسی حافظه فقط‌خواندنی ROM اختصاص دارد.

ROM: حافظه فقط‌خواندنی

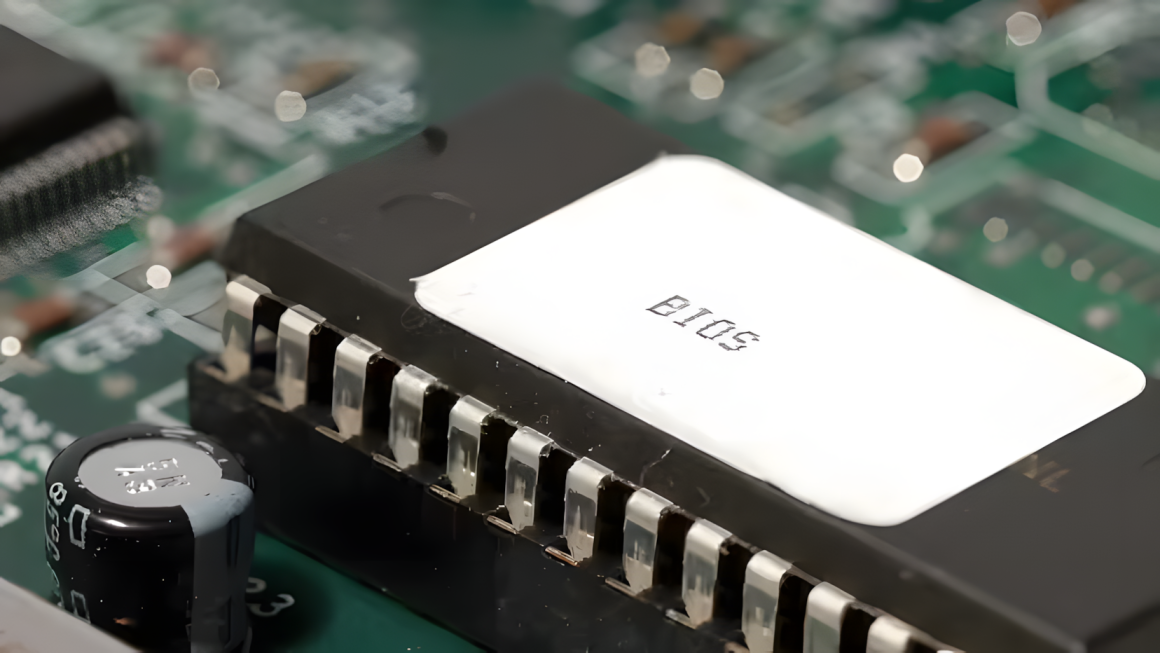

در محاسبات مدرن، حافظه فقط‌خواندنی ROM به دسته‌ای گسترده از فناوری‌های حافظه غیرفرار اشاره دارد که داده را حتی پس از قطع برق حفظ می‌کنند. برخلاف حافظه فرار که با قطع انرژی داده‌های ذخیره‌شده را از دست می‌دهد؛ ROM در گذشته داده‌های ثابت یا فریمور موردنیاز برای راه‌اندازی و عملکرد صحیح سیستم مانند کد بوت، میکروکد و دستورالعمل‌های کنترلرهای تعبیه‌شده را نگه‌داری می‌کرد.

اگرچه در تولید مدرن مرز میان فقط‌خواندنی و قابل‌بازنویسی تا حدی کمرنگ شده اما درک زیرشاخه‌های کلاسیک ROM، روند تکامل آن‌ها را توضیح می‌دهد که چگونه از کارتریج‌های بازی اولیه تا ذخیره فریمور در کامپیوترهای شخصی و گوشی‌های هوشمند امروزی این فناوری نقش‌آفرینی کرده است.

نقش اصلی ROM ذخیره‌سازی مطمئن داده‌های حیاتی و بلندمدت است:

• غیرفرار بودن، بنابراین محتوا طی چرخه‌های خاموش و روشن باقی می‌ماند.
• فریمور و بوت‌لودرها، از جمله بایوس یا Unified Extensible Firmware Interface UEFI در کامپیوترهای شخصی، به‌صورت سنتی در ROM قرار می‌گیرند.
• بسیاری از سیستم‌های تعبیه‌شده از لوازم خانگی تا کنترلرها برای اجرای نرم‌افزار پایدار داخلی به ROM متکی هستند.

به‌جز چند سیستم تخصصی، ROM برای بازنویسی مکرر طراحی نشده است. با گذر زمان، زیرشاخه‌های مختلفی توسعه یافتند تا درجات متفاوتی از انعطاف‌پذیری را فراهم کنند. در ادامه، نقاط قوت، محدودیت‌ها و کاربردهای متداول هرکدام بررسی می‌شود.

دسته‌های اصلی ROM

در ادامه دسته‌های اصلی ROM، از نوع کاملاً ثابت تا نسخه‌های قابل بازنویسی الکتریکی معرفی شده‌اند:

Mask ROM یا MROM: برنامه‌ریزی‌شده در کارخانه و غیرقابل تغییر

Mask ROM در مرحله تولید برنامه‌ریزی می‌شود؛ الگوی داده از طریق فوتومسک‌های سفارشی به‌صورت فیزیکی روی تراشه حک می‌گردد. به‌دلیل سیم‌کشی سخت بیت‌ها در کارخانه، پس از تولید امکان تغییر وجود ندارد.

نقاط قوت

• پایداری بسیار بالا همراه با سرعت خواندن مناسب.
• صرفه اقتصادی در مقیاس تولید انبوه، زیرا مرحله ماسک سفارشی جایگزین برنامه‌ریزی پس از تولید می‌شود.

نقاط ضعف

• انعطاف‌پذیری پایین، هر تغییر نیازمند ماسک جدید و مرحله ساخت مجدد تراشه است.
• کاربرد محدود در تولید با تیراژ کم یا محصولاتی که به‌روزرسانی مکرر دارند.

کاربردهای متداول

• کارتریج‌های اولیه بازی، ROM کنسول‌ها.
• سیستم‌های تعبیه‌شده با کد ثابت.

Programmable ROM یا PROM: قابل برنامه‌ریزی یک‌باره

PROM (Programmable Read-Only Memory) به‌صورت خالی تولید می‌شود؛ کاربر با دستگاهی ویژه به نام PROM programmer آن را یک‌بار برنامه‌ریزی می‌کند. طی این فرایند، فیوزهای داخلی به‌صورت انتخابی سوزانده می‌شوند تا بیت‌های ذخیره‌شده تعریف شوند. پس از برنامه‌ریزی، داده قابل تغییر نیست.

نقاط قوت

• امکان برنامه‌ریزی سفارشی بدون نیاز به ماسک اختصاصی.
• مناسب زمانی که تصویر فریمور باید در مراحل پایانی زنجیره تولید در مدار تثبیت شود.

نقاط ضعف

• قابل برنامه‌ریزی تنها یک‌بار، خطا معمولاً به کنار گذاشتن تراشه منجر می‌شود.

کاربردهای متداول

• سیستم‌های صنعتی تعبیه‌شده، سامانه‌های آزمایشی اولیه و منطق‌های کاربرد-محور.

EPROM: قابل پاک‌سازی با نور فرابنفش

EPROM (Erasable Programmable Read-Only Memory) نسبت به PROM امکان پاک‌سازی و برنامه‌ریزی مجدد را فراهم کرد. فرایند پاک‌سازی با تاباندن نور فرابنفش قوی از طریق پنجره شفاف کوارتزی روی پکیج تراشه انجام می‌شود؛ این تابش ترانزیستورهای گیت شناور را ریست می‌کند.

نقاط قوت

• قابلیت استفاده مجدد، مناسب برای تکرار توسعه فریمور.
• کاربرد مناسب در نمونه‌سازی، تراشه‌های قدیمی بایوس.

نقاط ضعف

• لزوم خارج‌کردن تراشه از مدار، قرار دادن در معرض نور فرابنفش، فرآیند به‌روزرسانی در محصولات نصب‌شده دشوار.
• پاک‌شدن‌های مکرر به دلیل فرسایش پنجره فرابنفش محدود می‌شود.

کاربردهای متداول

• فریمور میکروکنترلرهای اولیه، بردهای توسعه قدیمی.

EEPROM: قابل پاک‌سازی و برنامه‌ریزی الکتریکی در سطح بایت

EEPROM (Electrically Erasable Programmable Read-Only Memory) امکان پاک‌سازی و برنامه‌ریزی مجدد را به‌صورت الکتریکی و بدون خارج‌کردن تراشه از مدار فراهم می‌کند که مزیتی مهم نسبت به EPROM محسوب می‌شود.

ویژگی‌های متمایز

• امکان پاک‌سازی و بازنویسی انتخابی در سطح بایت، برخلاف حافظه فلش که معمولاً در بلوک‌ها عمل می‌کند.
• سرعت نوشتن کمتر نسبت به RAM، انعطاف‌پذیری بیشتر نسبت به EPROM.

نقاط قوت

• قابلیت به‌روزرسانی درون‌سیستمی از طریق گذرگاه‌هایی مانند SPI یا I²C.
• مناسب برای به‌روزرسانی‌های کوچک فریمور، داده‌های پیکربندی.

نقاط ضعف

• دوام نوشتن محدود، معمولاً در بازه ده‌ها هزار تا میلیون‌ها چرخه.

کاربردهای متداول

• ذخیره فریمور بایوس یا UEFI در مادربردهای مدرن.
• سیستم‌های تعبیه‌شده مبتنی بر میکروکنترلر.
• توکن‌های امنیتی، کارت‌های هوشمند.

مقایسه انواع مختلف ROM

DRAM: حافظه دسترسی تصادفی پویا

حافظه دسترسی تصادفی پویا DRAM شکل غالب حافظه اصلی در سیستم‌های محاسباتی امروزی به‌شمار می‌رود. این فناوری داده را با استفاده از خازن‌های بسیار کوچک که بار الکتریکی را نگه می‌دارند ذخیره می‌کند؛ هر بیت به چرخه‌های نوسازی دوره‌ای نیاز دارد زیرا بار الکتریکی به‌مرور زمان نشت می‌کند. همین ماهیت پویا علت نام‌گذاری DRAM است که برای حفظ اطلاعات، محتوا باید صدها بار در هر ثانیه نوسازی شود. سادگی ساختار سلول‌های DRAM در مقایسه با SRAM چگالی بسیار بالاتری در هر تراشه فراهم می‌کند؛ در نتیجه هزینه به‌ازای هر گیگابایت به‌مراتب کمتر خواهد بود. تعادل میان هزینه، عملکرد، چگالی موجب شده DRAM به‌عنوان فضای کاری اصلی برنامه‌ها و سیستم‌عامل‌ها در دستگاه‌هایی مانند کامپیوترهای شخصی و سرورها استفاده شود.

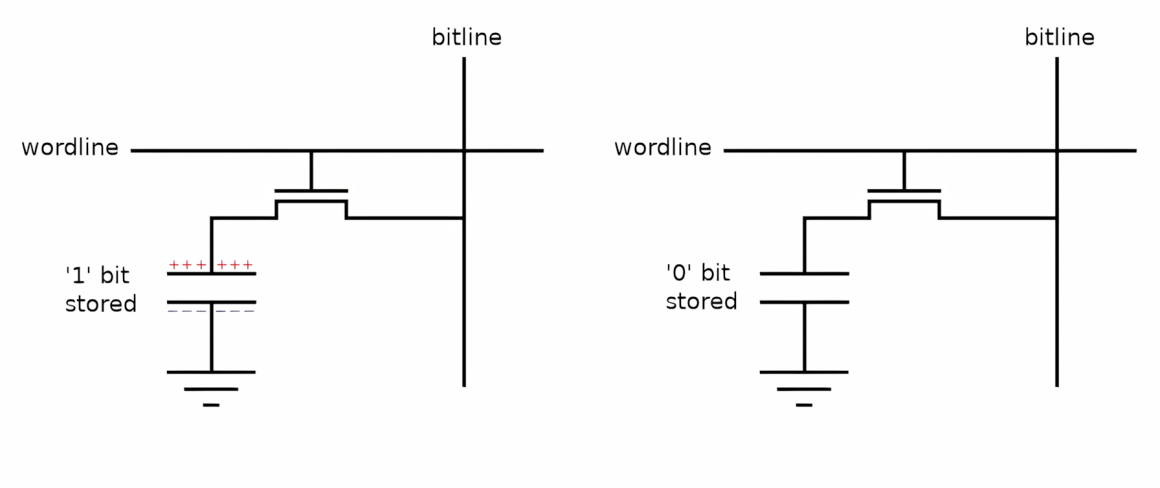

از منظر نحوه عملکرد، سلول‌های حافظه DRAM یک بیت داده را با استفاده از یک خازن کوچک به همراه یک ترانزیستور دسترسی ذخیره می‌کنند. این سلول‌ها در قالب یک آرایه دوبعدی از سطرها و ستون‌ها سازمان‌دهی می‌شوند؛ هر سلول در محل تقاطع یک word line (سطر)، bit line (ستون) قرار دارد.

• word line به‌عنوان انتخاب‌کننده یک سطر کامل عمل می‌کند. زمانی که کنترلر حافظه قصد دسترسی به یک سطر را دارد، word line را در سطح ولتاژ بالا قرار می‌دهد؛ در نتیجه ترانزیستورهای دسترسی تمام سلول‌های آن سطر فعال می‌شوند تا به bit line متصل شوند.
• bit lineها در امتداد هر ستون امتداد دارند و مسیر انتقال داده میان خازن سلول و تقویت‌کننده‌های حسگر (Sense Amplifiers) را فراهم می‌کنند. در عملیات خواندن، bit line ابتدا به ولتاژی میانی پیش‌شارژ می‌شود، سپس word line فعال می‌گردد. بار بسیار کوچک ذخیره‌شده در خازن سلول اندکی ولتاژ bit line را تغییر می‌دهد، تقویت‌کننده حسگر این اختلاف را تشخیص داده و تقویت می‌کند تا مقدار منطقی 1 یا 0 تولید شود. در عملیات نوشتن، bit line به‌طور قوی به سطح منطقی موردنظر رانده می‌شود؛ با فعال‌سازی word line، خازن برای مقدار 1 شارژ یا برای مقدار 0 دشارژ می‌گردد.

به‌دلیل نشت تدریجی بار خازن، همچنین اختلالی که خواندن در بار ذخیره‌شده ایجاد می‌کند؛ DRAM مدرن باید به‌صورت دوره‌ای تمام سطرها را دوباره خوانده و بازنویسی کند تا داده حفظ شود.

ویژگی‌های اصلی DRAM

نقاط قوت

• چگالی بالا با هزینه منطقی: DRAM در هر واحد سطح بیت‌های بیشتری نسبت به SRAM ذخیره می‌کند. هزینه به‌ازای هر گیگابایت بسیار کمتر بوده و گزینه‌ای ایده‌آل برای حافظه اصلی محسوب می‌شود.
• سرعت مناسب برای کاربردهای عمومی: با وجود کندتر بودن نسبت به برخی گونه‌های تخصصی، پهنای‌باند بالایی برای طیف گسترده‌ای از بارهای کاری فراهم می‌کند.
• استانداردسازی گسترده: نسل‌های مختلف DDR در دسکتاپ‌ها، لپ‌تاپ‌ها و سرورها پشتیبانی می‌شوند.

نقاط ضعف

• نیاز به چرخه‌های نوسازی: ذخیره مبتنی بر بار الکتریکی موجب مصرف انرژی اضافی صرفاً برای حفظ داده می‌شود.
• فرار بودن: مشابه SRAM، با قطع برق تمام داده‌های ذخیره‌شده از بین می‌رود.
• محدودیت تاخیر: با وجود توان عملیاتی کلی مناسب، تاخیر دسترسی به داده به‌ویژه در دسترسی‌های تصادفی در مقایسه با SRAM بیشتر است.

کاربردهای متداول

• حافظه سیستم در دسکتاپ‌ها، لپ‌تاپ‌ها، گوشی‌ها و سرورها.
• بارهای کاری عمومی که ظرفیت و هزینه اهمیت دارد.
• مجازی‌سازی، مجموعه‌داده‌های بزرگ و اغلب وظایف روزمره محاسباتی.

گذرگاه‌های حافظه؛ سازوکار جابه‌جایی داده

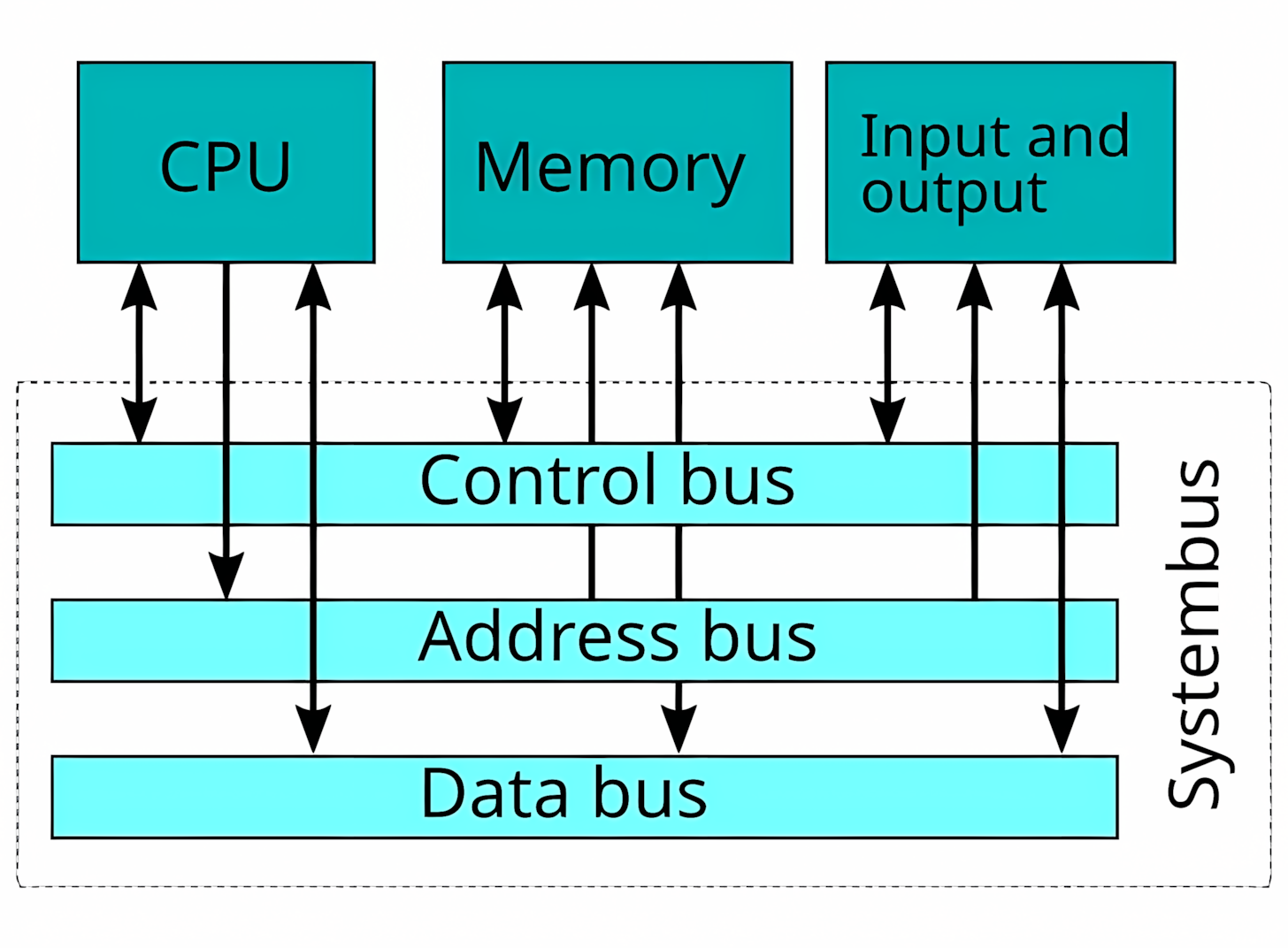

در یک سیستم محاسباتی، گذرگاه (Bus) مجموعه‌ای از مسیرهای الکتریکی محسوب می‌شود که انتقال اطلاعات میان اجزایی مانند پردازنده، حافظه و سایر دستگاه‌ها را بر عهده دارد. گذرگاه حافظه به‌طور مشخص پردازنده، دقیق‌تر بگوییم کنترلر حافظه داخلی پردازنده را به حافظه سیستم متصل می‌کند و امکان جابه‌جایی داده‌ها، دستورالعمل‌های میان پردازنده، DRAM یا سایر حافظه‌ها را فراهم می‌سازد. در طراحی‌های مدرن، این اتصال بر پایه استانداردهای حافظه تعریف می‌شود و به‌صورت یک رابط پرسرعت پیاده‌سازی می‌گردد تا پردازنده بتواند خواندن و نوشتن داده را با کارایی بالا انجام دهد.

گذرگاه حافظه از چند زیرگذرگاه منطقی تشکیل شده است:

• گذرگاه آدرس: آدرس موقعیت‌های حافظه موردنظر پردازنده را حمل می‌کند؛ برای مثال خواندن بایت در آدرس 0x12345. عرض گذرگاه آدرس میزان حافظه قابل آدرس‌دهی توسط سیستم را تعیین می‌کند.
• گذرگاه داده: داده واقعی را میان حافظه و پردازنده منتقل می‌کند. گذرگاه داده عریض‌تر تعداد بیت بیشتری را در هر انتقال جابه‌جا می‌کند و پهنای‌باند کلی افزایش می‌یابد.
• گذرگاه کنترل: سیگنال‌های کنترلی مانند فرمان‌های خواندن و نوشتن را منتقل می‌کند؛ همچنین زمان‌بندی و نحوه جابه‌جایی داده را هماهنگ می‌سازد.

این گذرگاه‌ها در کنار یکدیگر بزرگراه‌های ارتباطی عملیات حافظه را شکل می‌دهند. عرض گذرگاه یعنی تعداد خطوط موازی که سرعت آن (فرکانس کاری) مستقیماً بر میزان داده قابل انتقال در واحد زمان یا همان پهنای‌باند حافظه اثر می‌گذارد؛ مشابه بزرگراه عریض‌ که در زمانی سریع‌ خودروهای بیشتری از آن عبور می‌کنند.

در سیستم‌های مدرن، گذرگاه سنتی front-side به رابط‌های حافظه نقطه‌به‌نقطه تخصصی‌تر تکامل یافته که در کنترلرهای حافظه داخلی پردازنده ادغام شده‌اند و بر پایه استانداردهایی مانند DDR، LPDDR، GDDR و HBM تعریف می‌شوند. با وجود این تحول، اصول پایه یا آدرس‌دهی، انتقال داده و سیگنال‌های کنترلی روی خطوط فیزیکی مشخص همچنان برقرار است.

DRAM در برابر SDRAM

هرچند اصطلاح DRAM به‌طور کلی برای توصیف حافظه اصلی در کامپیوترهای امروزی استفاده می‌شود؛ تقریباً تمام تراشه‌های DRAM مدرن در واقع SDRAM یا Synchronous Dynamic Random-Access Memory هستند. تفاوت SDRAM با DRAMهای قدیمی ناهمگام در این است که عملیات فرمان و انتقال داده با سیگنال کلاک سیستم همگام می‌شود. کنترلر حافظه یک مدار دیجیتال مدیریت‌کننده جریان داده میان حافظه اصلی کامپیوتر است که تراشه‌های DRAM در هماهنگی کامل با یکدیگر فعالیت می‌کنند.

این همگام‌سازی امکان استفاده از قابلیت‌هایی مانند پایپ‌لاین یا خط لوله فرمان و درهم‌تنیدگی بانک‌ها (bank interleaving) را فراهم می‌کند؛ موضوعی که نسبت به رابط‌های DRAM ناهمگام گذشته پهنای‌باند، بهره‌وری را به‌طور چشمگیری افزایش می‌دهد. در واقع، تمامی گونه‌های DRAM از جمله DDR، LPDDR، GDDR و حتی HBM در هسته خود مبتنی بر SDRAM هستند؛ هرکدام با بهبودهایی در پهنای‌باند، تاخیر، بهره‌وری انرژی و کاربردهای تخصصی توسعه یافته‌اند.

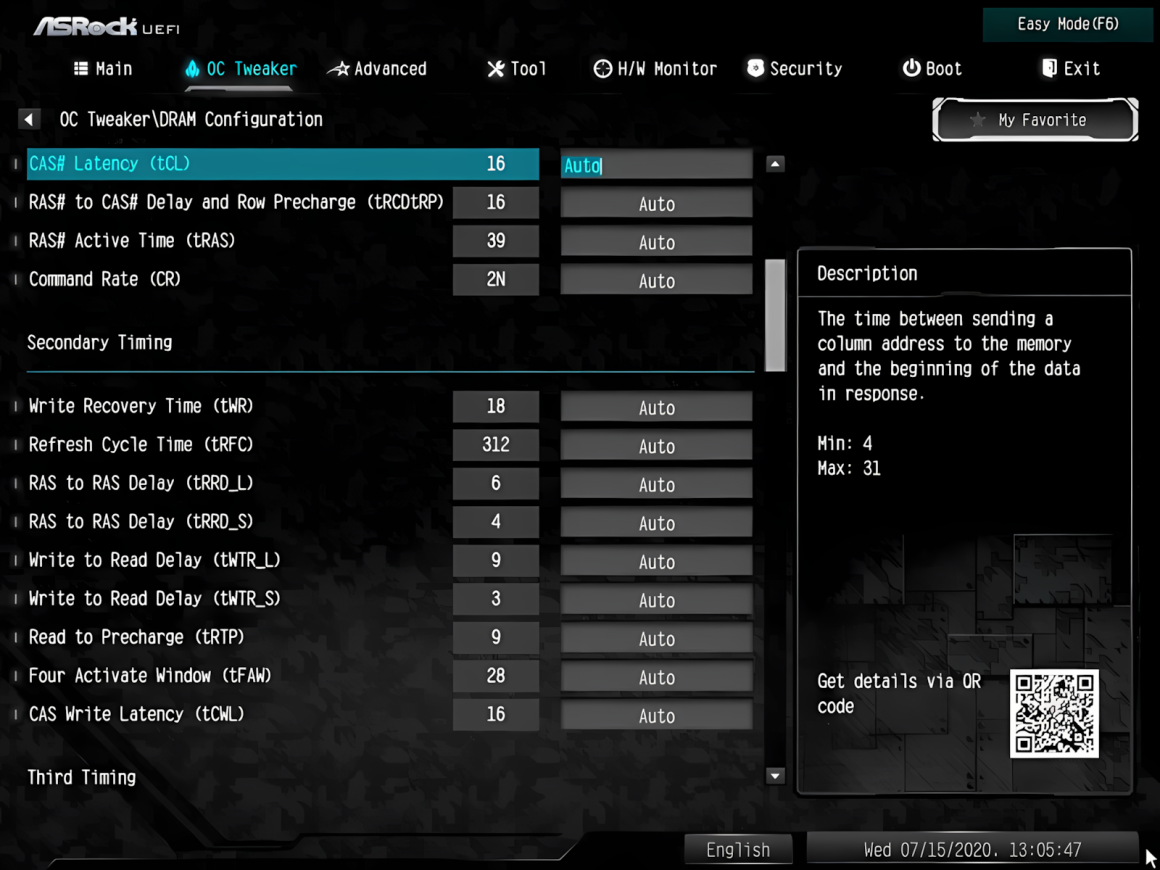

تایمینگ‌های حافظه

زمانی که در مشخصات یک کیت DDR5 عبارتی مانند 30-36-36-76 مشاهده می‌کنید، این رشته اعداد به تایمینگ‌های اصلی حافظه اشاره دارد؛ مقادیری که تعداد سیکل‌ یا چرخه‌های کلاک موردنیاز برای اجرای عملیات کلیدی را نشان می‌دهند. از آنجا که DRAM به‌صورت آرایه‌ای از سطرها و ستون‌ها سازمان‌دهی شده، دسترسی به داده مستلزم فعال‌سازی یک سطر و سپس خواندن یا نوشتن یک ستون در همان سطر است؛ این مراحل تاخیرهای قابل‌اندازه‌گیری ایجاد می‌کنند. رایج‌ترین تایمینگ‌ها عبارت‌اند از:

• CAS Latency یا tCL: تعداد سیکل‌های کلاک میان صدور فرمان خواندن تا در دسترس قرار گرفتن داده، در شرایطی که سطر صحیح از پیش فعال شده باشد. این مقدار شناخته‌شده‌ترین شاخص برای علاقه‌مندان محسوب می‌شود؛ معمولاً به‌عنوان معیار پاسخ‌گویی حافظه به‌کار می‌رود.
• Row-to-Column Delay یا tRCD: فاصله زمانی میان فعال‌سازی یک سطر و دسترسی به ستون موردنظر در همان سطر که عملاً مدت‌زمان لازم برای عبور از مرحله آماده‌سازی سطر به مرحله دسترسی ستونی محسوب می‌شود.
• Row Precharge Time یا tRP: پیش از سوئیچ به سطر دیگر، سطر فعلی باید precharge یا بسته شود؛ tRP تعداد سیکل‌های کلاک موردنیاز برای این عملیات را تعیین می‌کند.
• Row Active Time یا tRAS: حداقل تعداد سیکل‌های کلاکی که یک سطر پس از باز شدن باید فعال باقی بماند تا بتوان آن را با ایمنی بست.

اعداد پایین‌تر نشان‌دهنده تعداد سیکل کمتر و معمولاً تاخیر پایین‌تر هستند؛ با این حال تاخیر واقعی به فرکانس DRAM نیز وابسته است. ممکن است تایمینگ پایین در فرکانس کمتر، از نظر تاخیر واقعی که معمولاً بر حسب نانوثانیه بیان می‌شود با تایمینگ بالاتر در فرکانس بیشتر برابر باشد.

اغلب ماژول‌های حافظه با توازن میان نرخ انتقال بالا و تایمینگ منطقی طراحی می‌شوند. علاقه‌مندان حوزه کامپیوتر هنگام تیونینگ عملکرد (معمولاً هنگام اورکلاک) این مقادیر را تنظیم می‌کنند یا در زمان انتخاب کیت‌ها این موارد را مدنظر قرار می‌دهند؛ زیرا علاوه بر پهنای‌باند خام، بر سرعت پاسخ‌گویی ماژول DRAM به درخواست‌های حافظه اثر می‌گذارند.

باید توجه داشت تایمینگ‌های اصلی مانند tCL، tRCD، tRP و tRAS تصویر کامل عملکرد حافظه را ارائه نمی‌دهند. در پایین‌تر از آن‌ها تایمینگ‌های ثانویه و ثالثیه قرار دارد که پارامترهای تاخیر دقیق‌تری را برای توالی‌های فرمان و چرخه‌های نوسازی تعریف می‌کنند. این تایمینگ‌های فرعی معمولاً روی بسته‌بندی درج نمی‌شوند و اغلب از طریق بایوس یا UEFI در دسترس قرار دارند. تنظیم دقیق آن‌ها در بسیاری از موارد نسبت به تغییر تایمینگ‌های اصلی تاثیر بیشتری بر پهنای‌باند و تاخیر دارد. کاربران حرفه‌ای جامعه PC این تنظیمات را در فرایند تیونینگ حافظه و اورکلاک بررسی می‌کنند؛ پس از دستیابی به اهداف پایه در فرکانس، تایمینگ اصلی و عملکرد اضافی آن را استخراج می‌کنند.

در ادامه چهار گونه مهم DRAM که در سیستم‌های مدرن با اولویت‌های متفاوت عملکرد، مصرف انرژی و هزینه استفاده می‌شوند، معرفی می‌گردد.

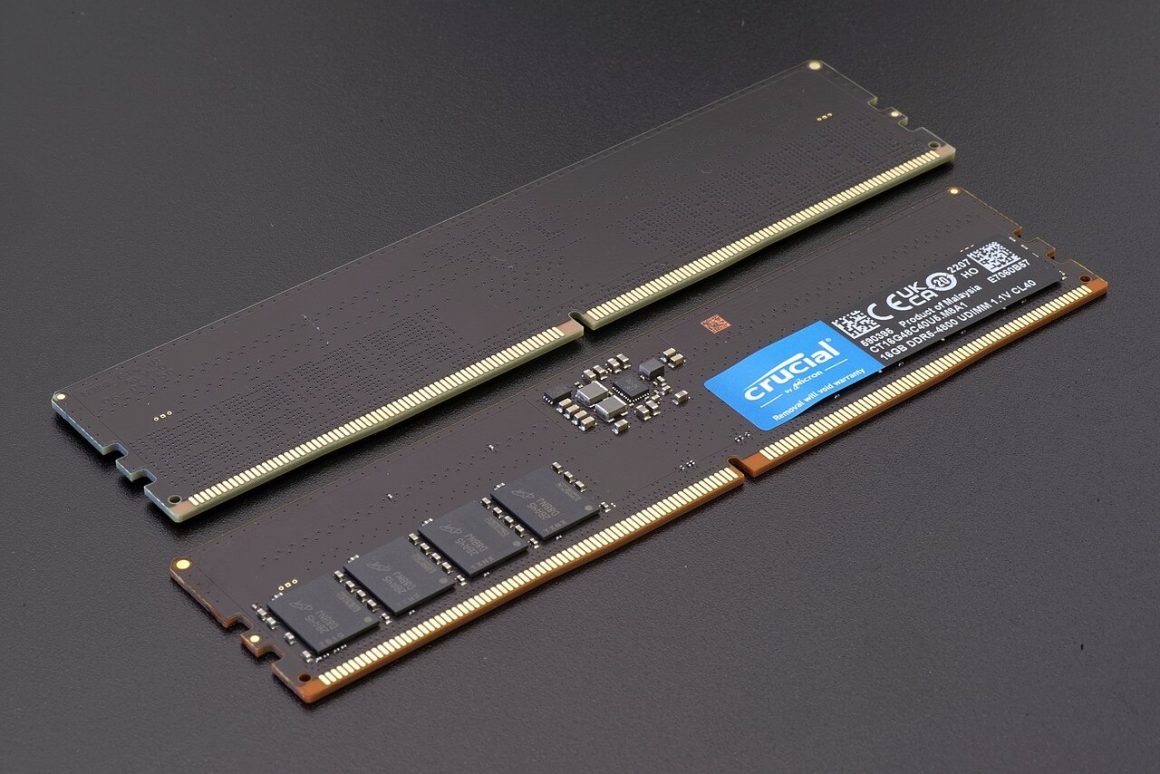

DDR (Double Data Rate): حافظه استاندارد سیستم

DDR یا Double Data Rate DRAM حافظه اصلی رایج در دسکتاپ‌ها، لپ‌تاپ‌ها، ورک استیشن‌ها و سرورها است. این فناوری داده را در لبه بالارونده و هم در لبه پایین‌رونده سیگنال کلاک منتقل می‌کند؛ نرخ انتقال در هر سیکل کلاک نسبت به DRAMهای قدیمی Single Data Rate (SDR) دو برابر می‌شود. DDR طی نسل‌های متعددی از DDR1 تا DDR5 تکامل یافته، نسل‌های بعدی مانند DDR6 نیز در راه هستند. هر نسل جدید سرعت یا فرکانس، ظرفیت و بهره‌وری انرژی را بهبود داده است.

نقاط قوت

• عملکرد متوازن: پهنای‌باند، تاخیر و ظرفیت مناسب برای کاربردهای عمومی.
• پشتیبانی گسترده: قابلیت ارتقا، ارائه در قالب ماژول‌های استاندارد مانند DIMM که نصب و ارتقا در بسیاری از سیستم‌ها را ساده می‌کند.
• صرفه اقتصادی: تولید بالغ، پذیرش گسترده موجب رقابت قیمتی شده، نسبت به SRAM چگالی بالاتر و هزینه بسیار کمتر دارد.

نقاط ضعف

• مصرف انرژی متوسط: نسبت به LPDDR که برای دستگاه‌های همراه طراحی شده بهره‌وری انرژی پایین‌تری دارد.
• محدودیت پهنای‌باند و تاخیر: در مقایسه با SRAM تاخیر دسترسی بسیار بیشتر و پهنای‌باند کمتر ارائه می‌دهد.

کاربردهای متداول

• حافظه اصلی سیستم در دسکتاپ‌های مصرفی، سازمانی، لپ‌تاپ‌ها و سرورها.

LPDDR (Low-Power DRAM): حافظه DRAM کم‌مصرف

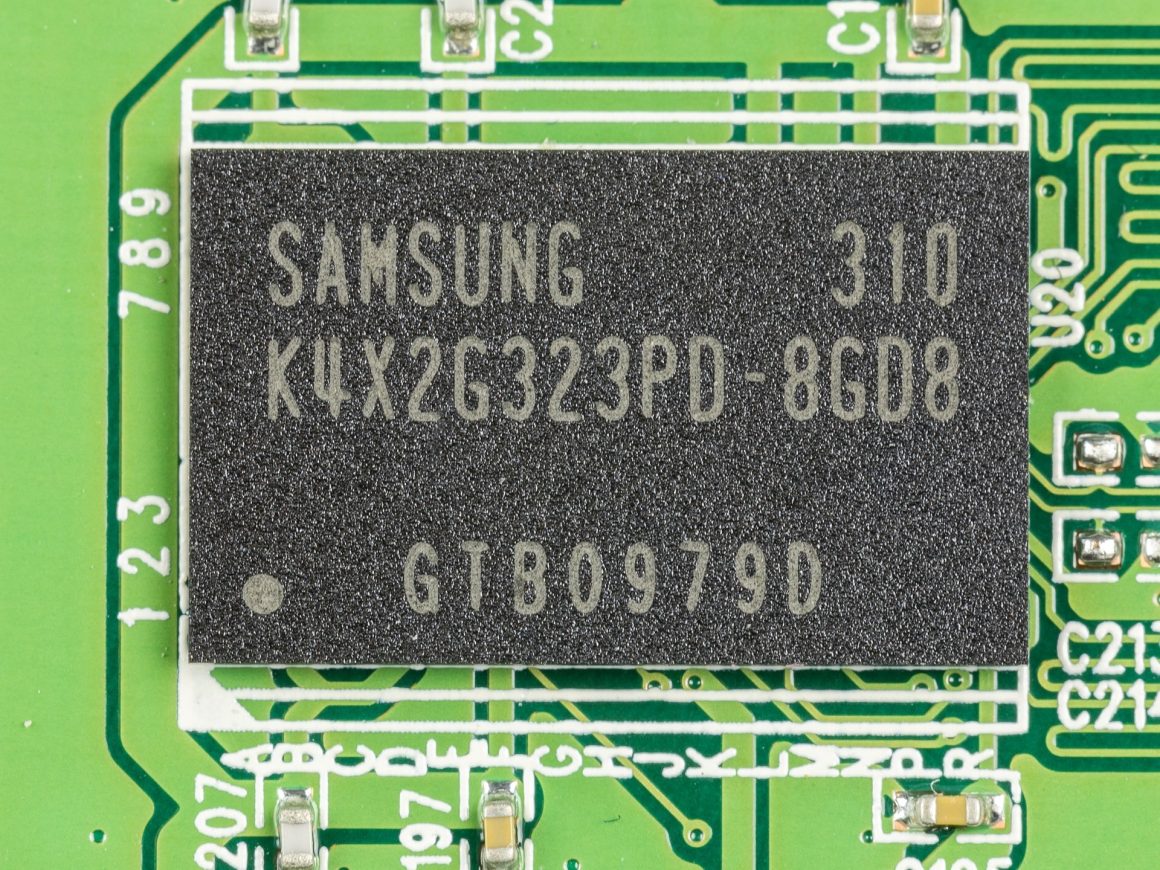

حافظه Low-Power DDR یا LPDDR به‌طور ویژه برای دستگاه‌های موبایل و باتری‌محور مانند لپ‌تاپ‌ها، گوشی‌های هوشمند و تبلت‌ها طراحی شده است. این نوع حافظه با وجود استفاده از همان فناوری پایه DRAM مشابه DDR DRAM استاندارد، برای کار در ولتاژهای پایین‌تر بهینه‌سازی شده و به حالت‌های اضافی صرفه‌جویی در مصرف انرژی مجهز شده است. در بسیاری از دستگاه‌ها، به‌جای استفاده از ماژول‌های قابل تعویض توسط کاربر، مستقیماً روی برد منطقی لحیم می‌شود؛ رویکردی که طراحی‌های کوچک‌تر و کاهش مصرف انرژی در لپ‌تاپ‌های باریک، گوشی‌های هوشمند و تبلت‌ها را ممکن می‌کند.

نقاط قوت

• بهره‌وری انرژی بسیار بالا: عملکرد در ولتاژهای پایین‌تر با هدف افزایش عمر باتری.
• بهینه‌سازی‌شده برای حالت‌های کم‌مصرف و همیشه‌فعال: ارائه عملکرد مناسب برای بارهای کاری موبایل بدون تخلیه سریع انرژی.
• فرم‌فکتور کوچک‌تر: طراحی لحیم‌شده، فضای برد و پیچیدگی مدار را کاهش می‌دهد.

نقاط ضعف

• قابلیت ارتقا ندارد: معمولاً به‌صورت لحیم‌شده عرضه می‌شود و مانند DDR استاندارد توسط کاربر قابل تعویض نیست.
• تاخیر بالاتر: در مقایسه با DDR DRAM، به‌دلیل تایمینگ‌های حافظه بازتر، معمولاً با تاخیر بیشتری همراه است.

کاربردهای متداول

• گوشی‌های هوشمند، تبلت‌ها، لپ‌تاپ‌های فوق‌سبک و سیستم‌های خودرویی.

GDDR (Graphics DRAM) یا حافظه گرافیکی پرسرعت

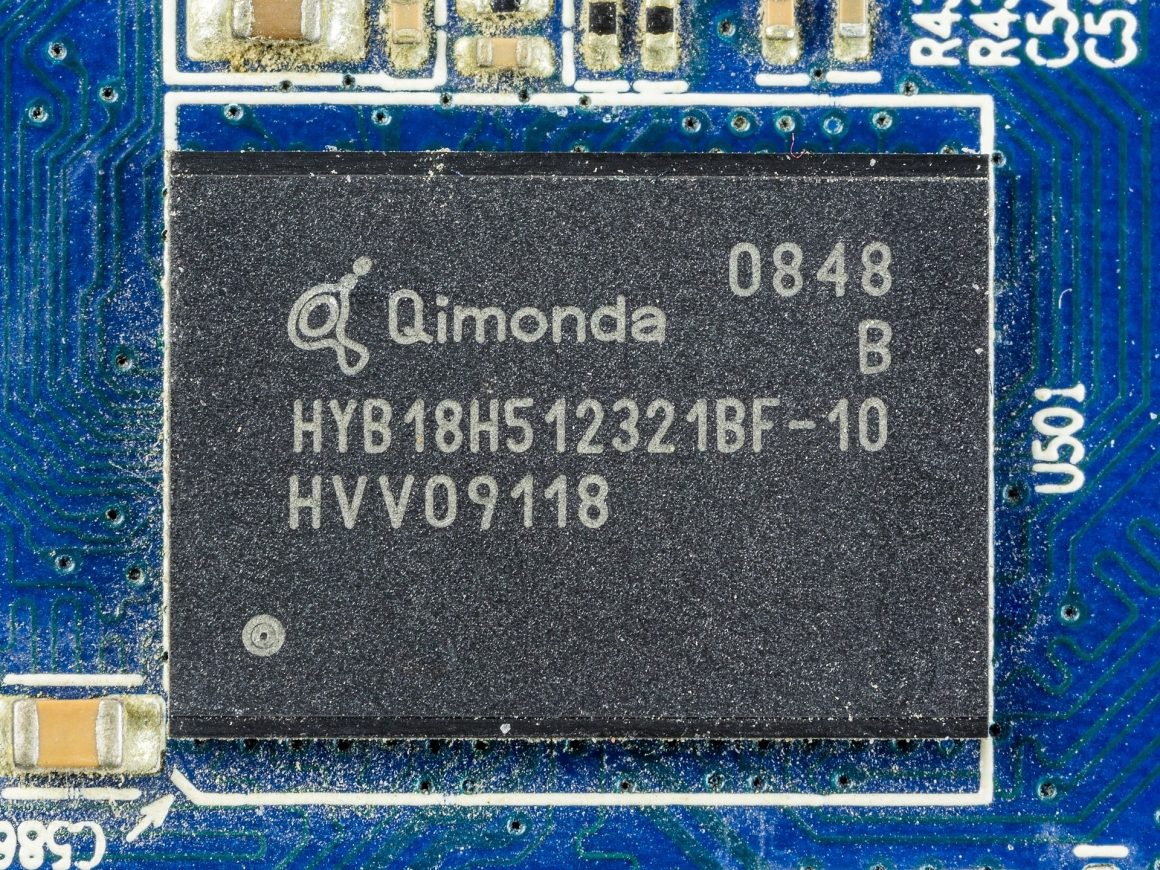

حافظه Graphics DDR یا GDDR نسخه‌ای تخصصی از DDR DRAM به‌شمار می‌رود که با هدف دستیابی به پهنای باند اوج بالاتر برای پردازش‌های گرافیکی و بارهای کاری به‌شدت موازی طراحی شده است. این حافظه با بهره‌گیری از گذرگاه‌های عریض‌تر و فرکانس‌های کلاک بالاتر، مانند GDDR6 و GDDR7، توان عملیاتی قابل‌توجهی را برای رندرینگ، بازی‌های ویدیویی و سایر پردازش‌های وابسته به پهنای باند فراهم می‌کند. در این طراحی، بخشی از بهره‌وری انرژی فدای سرعت خام شده و همین ویژگی آن را برای گرافیک‌ها و سایر شتاب‌دهنده‌های محاسبات موازی، جایی که پهنای باند حافظه مستقیماً بر عملکرد اثر می‌گذارد، مناسب ساخته است.

نقاط قوت

• نرخ انتقال داده بسیار بالا: جابه‌جایی سریع حجم عظیمی از داده میان گرافیک و حافظه.
• بهینه برای بارهای کاری موازی: استفاده موثر از چندین کانال حافظه برای بیشینه‌سازی توان عملیاتی.

نقاط ضعف

• حرارت و مصرف انرژی: فرکانس عملیاتی بالا و گذرگاه‌های عریض‌تر می‌تواند تولید گرمای بیشتر و مصرف انرژی بالاتر را در پی داشته باشد.
• عدم طراحی برای حافظه همه‌منظوره: اولویت پهنای باند نسبت به تاخیر یا انعطاف‌پذیری.

کاربردهای متداول

• کارت‌های گرافیک و گرافیک‌های داخلی، کنسول‌های بازی، سخت‌افزارهای حرفه‌ای تجسم و رندرینگ.

HBM (High Bandwidth Memory) یا حافظه فراپهن‌باند برای محاسبات کارایی‌بالا

حافظه HBM رویکردی مبتنی بر انباشت سه‌بعدی در DRAM ارائه می‌دهد که پهنای باند حافظه در هر پکیج را به‌طور چشمگیری افزایش می‌دهد. این فناوری با استفاده از Through-Silicon Vias یا TSV و یک گذرگاه فوق‌عریض، در مقایسه با DDR و GDDR، توان عملیاتی بسیار بالا را با مصرف انرژی کمتر به‌ازای هر بیت منتقل‌شده فراهم می‌کند. معمولاً این حافظه از طریق یک اینترپوزر، زیرلایه واسط نازکی که اتصالات بسیار متراکم و پرسرعت میان پردازنده و پشته‌های حافظه را امکان‌پذیر می‌کند؛ مستقیماً در کنار گرافیک‌هایی با کارایی‌بالا، شتاب‌دهنده‌های هوش مصنوعی یا سایر پردازنده‌های High-Performance Computing یا HPC قرار می‌گیرد. این ساختار هزاران سیگنال را با حداقل تاخیر و اتلاف توان مسیریابی می‌کند.

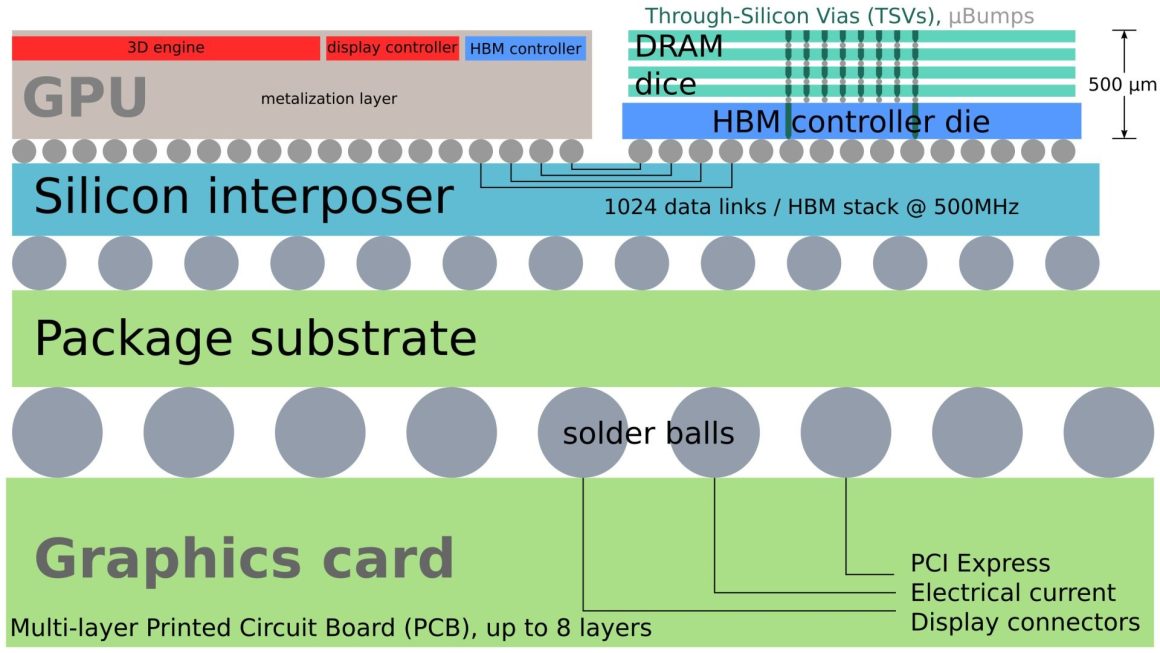

در سیستم‌های مبتنی بر HBM، دای پردازنده و یک یا چند دای DRAM انباشته‌شده در کنار یکدیگر روی این اینترپوزر و در قالب یک پکیج 2.5D قرار می‌گیرند؛ ساختاری که سیم‌کشی بسیار ظریف و اتصالات میکروبامپ را فراهم می‌سازد؛ قابلیتی که دستیابی به آن روی PCB معمولی عملی نیست. نتیجه چنین معماری، رابط عریض و پهنای باند بالایی است که HBM به آن شناخته می‌شود. مسیرهای اتصال کوتاه میان تراشه محاسبات‌محور و حافظه که در مقایسه با مسیریابی حافظه خارج از تراشه سنتی، توان عملیاتی عظیم و بهره‌وری انرژی بالاتر را پشتیبانی می‌کند.

نقاط قوت

• پهنای باند بی‌رقیب در هر پشته: دستیابی به صدها گیگابایت بر ثانیه در هر پکیج.
• بهره‌وری انرژی ممتاز: کاهش مصرف انرژی در مقایسه با طراحی‌های سنتی DDR و GDDR که معمولاً برحسب پیکوژول بر بیت بیان می‌شود.
• فرم‌فکتور متراکم و فشرده: انباشت سه‌بعدی، صرفه‌جویی در فضا و امکان طراحی بردهای کارایی‌بالا را فراهم می‌کند.

نقاط ضعف

• هزینه و پیچیدگی بسیار بالا: پکیجینگ 2.5D و فناوری TSV همراه با اینترپوزر هزینه‌های تولید اضافی ایجاد می‌کند.
• ظرفیت محدودتر نسبت به DRAM استاندارد: تمرکز بر توان عملیاتی بالا به‌جای بیشینه‌سازی ظرفیت.

کاربردهای متداول

• شتاب‌دهنده‌های هوش مصنوعی شامل گرافیک‌ها، TPUها و سیستم‌های HPC.

مقایسه انواع DRAM

حافظه SRAM

حافظه Static Random-Access Memory یا SRAM نوعی حافظه فرار به‌شمار می‌رود که با قطع توان الکتریکی داده‌های ذخیره‌شده را از دست می‌دهد؛ با این حال به‌دلیل سرعت بالا، رفتار قابل پیش‌بینی و سادگی استفاده، جایگاهی بسیار ویژه در معماری کامپیوترهای مدرن دارد. این حافظه اگرچه از نظر ظرفیت و هزینه بهینه‌ترین گزینه محسوب نمی‌شود؛ ویژگی‌های منحصربه‌فرد آن در سیستم‌هایی که عملکرد اولویت مطلق دارد؛ حتی با وجود هزینه قابل‌توجه در سایر ابعاد، آن را به مولفه‌ای حیاتی تبدیل کرده است.

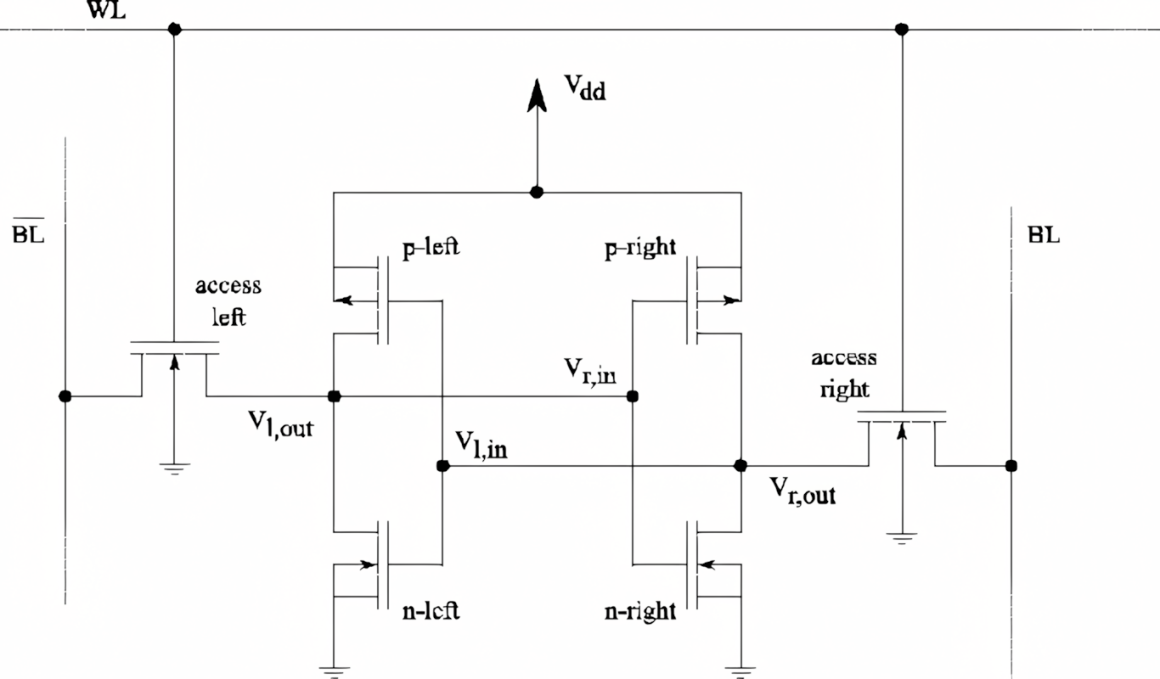

SRAM چیست و چگونه کار می‌کند

برخلاف DRAM که بیت‌ها را به‌صورت بار الکتریکی در یک خازن ذخیره کرده و به چرخه‌های تازه‌سازی دوره‌ای نیاز دارد؛ SRAM برای نگه‌داری هر بیت از شبکه‌ای از ترانزیستورها با پیکربندی فلیپ‌فلاپ استفاده می‌کند. یک سلول متداول SRAM برای هر بیت از 6 ترانزیستور بهره می‌برد که معمولاً با عنوان سلول 6T شناخته می‌شود. این ساختار تا زمانی که توان الکتریکی تامین شود، بدون نیاز به عملیات تازه‌سازی (Refresh)، مقدار پایدار 0 یا 1 را قفل و حفظ می‌کند. ماهیت ایستا دلیل نام‌گذاری آن به Static RAM محسوب می‌شود؛ پس از نوشتن یک بیت، داده به‌صورت ایستا باقی می‌ماند مگر آن‌که به‌طور صریح بازنویسی شود یا توان قطع شود.

ویژگی‌های کلیدی SRAM

طراحی SRAM مجموعه‌ای متمایز از خصیصه‌های عملکردی را ایجاد می‌کند:

• زمان دسترسی بسیار سریع: خواندن و نوشتن در بازه نانوثانیه تک‌رقمی انجام می‌شود که یک دستاورد بسیار بزرگ و سریع‌تر از تاخیرهای چند ده نانوثانیه‌ای DRAM است.
• عدم نیاز به تازه‌سازی: نگه‌داری بیت‌ها در فلیپ‌فلاپ به‌جای بار الکتریکی نیاز به چرخه‌های تازه‌سازی را حذف می‌کند؛ این موضوع تاخیر و انرژی مصرفی برای نگه‌داری پس‌زمینه را به‌طور چشمگیری کاهش می‌دهد.
• مصرف توان دینامیکی پایین‌تر: حذف سربار تازه‌سازی در دسترسی‌های مکرر مصرف توان دینامیکی را کاهش می‌دهد که برای کش‌ها و منطق پرسرعت مزیت مهمی به‌شمار می‌رود.
• تایمینگ قابل پیش‌بینی: نبود فعالیت تازه‌سازی غیرقابل‌پیش‌بینی تاخیر قطعی و تعیین‌پذیر فراهم می‌کند که برای کاربردهای Real-Time (بی‌درنگ یا آنی) حیاتی است.
• فرار بودن: مشابه اغلب انواع RAM، با قطع توان تمامی داده‌های ذخیره‌شده از بین می‌رود.

نقاط قوت SRAM

• سرعت بالا و تاخیر پایین: سلول‌های مبتنی بر ترانزیستور SRAM آن را به یکی از سریع‌ترین فناوری‌های حافظه رایج تبدیل کرده و دسترسی تقریباً آنی به داده‌های ذخیره‌شده را فراهم می‌کند؛ به همین دلیل برای کاربردهایی که پاسخ‌گویی سریع از حافظه طلب می‌کنند ایده‌آل است.
• عدم وجود سربار تازه‌سازی: برخلاف DRAM که برای تازه‌سازی ناچار به توقف‌های دوره‌ای است؛ SRAM داده را به‌صورت ایستا حفظ کرده و به مدار اضافی یا مصرف توان ناشی از تازه‌سازی نیاز ندارد.
• کارآمدی برای منطق حساس به عملکرد: در بسیاری از سیستم‌های محاسباتی، تایمینگ قابل پیش‌بینی و دسترسی سریع SRAM به افزایش توان عملیاتی کلی منجر می‌شود؛ به‌ویژه در شرایطی که ثبات عملکرد اهمیت بالایی دارد.
• مصرف توان کمتر در حالت بی‌کار (Idle): در بارهای کاری مبتنی بر خواندن و سناریوهای بی‌کار، نبود تازه‌سازی مداوم می‌تواند مصرف توان کلی را نسبت به DRAM کاهش دهد.

نقاط ضعف SRAM

• هزینه بالا به‌ازای هر بیت: استفاده از چندین ترانزیستور برای ذخیره تنها یک بیت هزینه ساخت را نسبت به DRAM یا حافظه فلش به‌طور قابل‌توجهی افزایش می‌دهد؛ در نتیجه برای کاربردهایی با نیاز به ظرفیت ذخیره‌سازی بالا گزینه عملی محسوب نمی‌شود.
• چگالی پایین: ساختار چندترانزیستوری هر سلول سطح سیلیکون بیشتری به‌ازای هر بیت اشغال می‌کند؛ بنابراین چگالی ذخیره‌سازی کمتر و اندازه دای بزرگ‌تر نسبت به DRAM برای ظرفیت یکسان به‌دنبال دارد.
• فرار بودن: مشابه سایر انواع RAM، بدون تامین توان داده را حفظ نمی‌کند؛ از این‌رو برای ذخیره‌سازی بلندمدت بدون مکانیزم باتری یا پشتیبان مکمل مناسب نیست.
• مصرف توان در فرآیندهای عمیق ساخت: با وجود حذف تازه‌سازی، در فرآیندهای پیشرفته با نشتی پایین مانند طراحی‌های Deep-Submicron جریان‌های نشتی در حالت آماده‌به‌کار می‌تواند بخشی از مزایای انرژی را کاهش دهد.

کاربردهای متداول

ترکیب سرعت بالا و رفتار قابل پیش‌بینی SRAM آن را برای کاربردهایی مناسب می‌سازد که در آن‌ها عملکرد بر ظرفیت اولویت دارد:

• حافظه کش پردازنده و گرافیک: برای سطوح L1، L2 و L3 نزدیک به هسته‌های پردازنده قرار می‌گیرد تا تاخیر دسترسی به داده حداقل شود.
• فایل‌های رجیستر و بافرهای کوچک: حافظه‌های محلی کوچک و پرسرعت داخل پردازنده‌ها و بلوک‌های منطق تخصصی اغلب بر پایه SRAM طراحی می‌شوند.
• سیستم‌های Embedded و Real-Time: در تجهیزاتی مانند سخت‌افزار شبکه یا سیستم‌های کنترلی که قطعیت زمانی اهمیت دارد؛ نبود تازه‌سازی و تاخیر پایین مزیت چشمگیری ایجاد می‌کند.
• سخت‌افزار شبکه پرسرعت: بافرهای بسته در روترها و سوئیچ‌ها برای صف‌بندی و ارسال سریع ترافیک شبکه از SRAM استفاده می‌کنند.
• Block RAM در ASIC و FPGA: بسیاری از مدارهای مجتمع با کاربرد خاص یا ASIC مانند FPGA بلوک‌های SRAM را به‌عنوان حافظه On-Chip یا Scratchpad قابل پیکربندی در طراحی منطق منعطف ادغام می‌کنند.

SRAM بر سرعت و پاسخ‌گویی متمرکز است. طراحی ایستای مبتنی بر ترانزیستور دسترسی بسیار سریع و قابل پیش‌بینی را بدون سربار تازه‌سازی فراهم می‌کند؛ در مقابل چگالی کمتر و هزینه بالاتر به‌ازای هر بیت را تحمیل می‌کند. به همین دلیل برای نقش‌های حساس به عملکرد مانند کش‌های پردازنده و گرافیک یا بافرهای پرسرعت انتخاب اول به‌شمار می‌رود؛ با این حال برای ذخیره‌سازی با ظرفیت بالا در دستگاه‌های مصرفی مناسب نیست.

حافظه فلش

حافظه فلش نوعی حافظه حالت‌جامد غیر فرار به‌شمار می‌رود که حتی با قطع توان نیز داده را حفظ می‌کند. فناوری‌های اولیه ذخیره‌سازی غیر فرار مانند EEPROM پایه‌های این مسیر را بنا کردند؛ با این حال حافظه فلش که در دهه 1980 توسط فوجیو ماسوئوکا در شرکت توشیبا توسعه یافت؛ قابلیت پاک‌سازی الکتریکی و برنامه‌ریزی مجدد در مقیاس وسیع و با هزینه پایین را فراهم کرد.

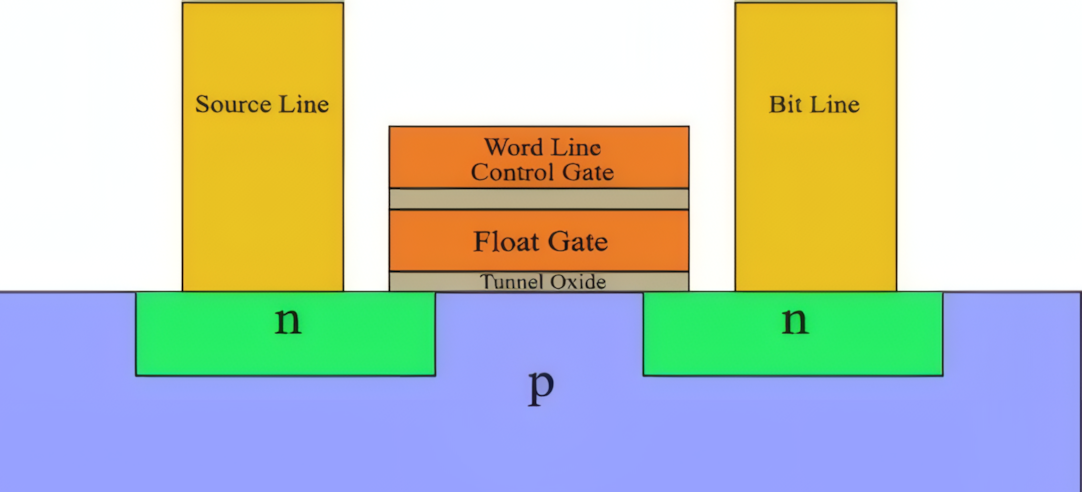

برخلاف فناوری‌های حافظه فرار مانند DRAM و SRAM که با خاموش شدن سیستم داده را از دست می‌دهند؛ حافظه فلش اطلاعات را با به‌دام‌انداختن بار الکتریکی در ترانزیستورهای Floating-Gate ذخیره می‌کند. این معماری بدون قطعات مکانیکی داده را نگه می‌دارد؛ بنابراین نسبت به هارددیسک‌های مکانیکی چرخان، سرعت و قابلیت اطمینان بالاتری را ارائه می‌دهد؛ در عین حال دوام و بهره‌وری انرژی مناسب را نیز حفظ می‌کند. با تکامل فناوری، دو خانواده اصلی حافظه فلش شکل گرفت. NOR و NAND، هر دو مبتنی بر سلول‌های Floating-Gate اما با معماری، ویژگی‌های عملکردی و کاربردهای هدف متفاوت هستند.

تفاوت NOR و NAND

نام‌گذاری حافظه فلش از ساختارهای منطقی مورد استفاده برای اتصال سلول‌ها یعنی ترانزیستورهای MOSFET (ماسفت) با گیت شناور گرفته شده است:

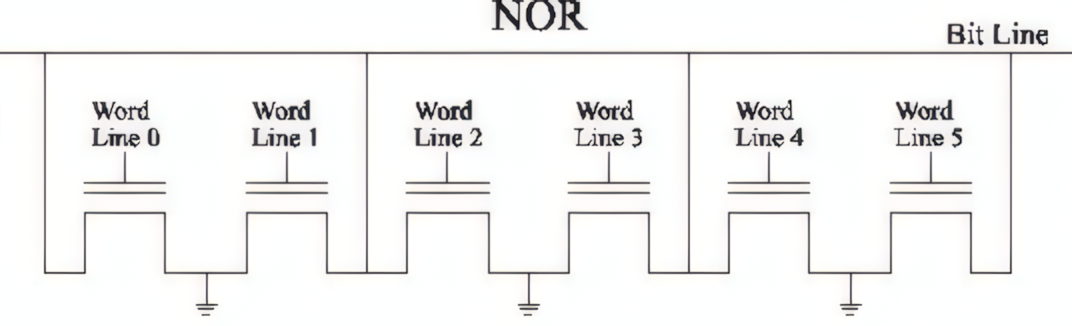

• فلش NOR از آرایش NOT OR به‌صورت موازی الهام می‌گیرد که دسترسی تصادفی مستقیم به آدرس‌های منفرد را ممکن می‌کند.

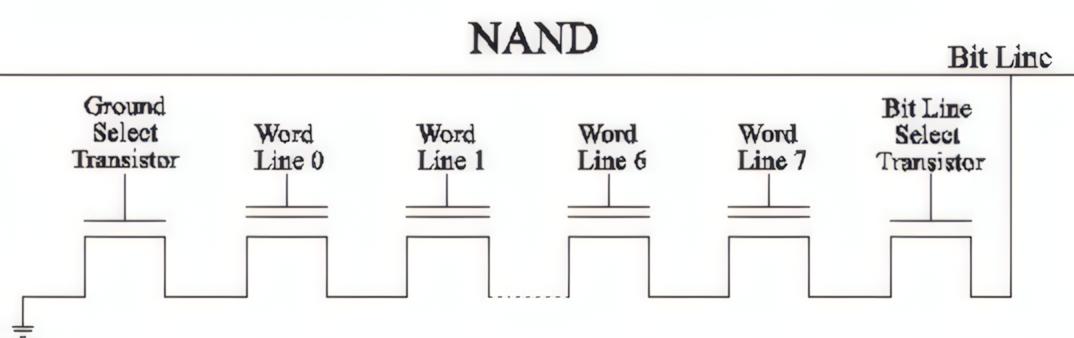

• فلش NAND از آرایش NOT AND به‌صورت سری استفاده می‌کند که به‌جای دسترسی بایتی منفرد، بر چگالی بالا و عملیات کارآمد در سطح بلوک تمرکز دارد.

این تفاوت معماری پیامدهای مهمی در عملکرد، هزینه و کاربردهای رایج ایجاد می‌کند.

حافظه فلش NOR

نقاط قوت

• دسترسی تصادفی سریع: خواندن در سطح بایت با سرعت بالا انجام می‌شود؛ ویژگی‌ای که اجرای مستقیم کد از حافظه یا Execute-In-Place با نام XIP را ممکن می‌کند.
• خواندن قابل‌اعتماد: آرایش موازی سلول‌ها خواندن بایتی با تاخیر کم را ساده می‌سازد.
• دوام بالاتر: در ظرفیت‌های پایین معمولاً ماندگاری داده و طول عمر بیشتری نسبت به NAND ارائه می‌دهد.

نقاط ضعف

• چگالی ذخیره‌سازی کمتر: طراحی موازی سطح دای بیشتری مصرف می‌کند که ظرفیت حداکثری هر تراشه را محدود می‌سازد.
• سرعت پاک‌سازی و نوشتن پایین‌تر: در مقایسه با NAND به‌ویژه در مقیاس‌های بزرگ‌تر عملیات پاک کردن و نوشتن کندتر انجام می‌شود.
• هزینه بالاتر به‌ازای هر بیت: اندازه بزرگ‌تر سلول و چگالی کمتر هزینه را نسبت به NAND افزایش می‌دهد.

کاربردهای متداول

• فریمور و Boot ROM مانند بایوس و UEFI که اجرای مستقیم کد اهمیت دارد.
• سیستم‌های Embedded و میکروکنترلرها با کد کم‌حجم.
• سیستم‌هایی که به دسترسی تصادفی قابل‌اعتماد و نگه‌داری بلندمدت داده نیاز دارند.

NAND Flash Memory

نقاط قوت

• چگالی بالا: معماری سری امکان دستیابی به ظرفیت ذخیره‌سازی بسیار بیشتر در هر تراشه را با هزینه پایین‌تر فراهم می‌کند.
• پاک‌سازی و نوشتن کارآمد: کار در سطح بلوک‌های بزرگ نوشتن و حذف حجمی را سریع‌تر می‌سازد.
• هزینه پایین‌تر به‌ازای هر بیت: صرفه‌جویی مقیاس تولید و آرایش فشرده سلول‌ها NAND را از نظر اقتصادی بسیار مقرون‌به‌صرفه کرده است.

نقاط ضعف

• دسترسی تصادفی کندتر: الگوی دسترسی مبتنی بر Page و Block خواندن تصادفی را نسبت به NOR کندتر می‌کند.
• مدیریت پیچیده: برای تضمین صحت داده به سازوکارهای پیشرفته مانند Error Correction Code یا ECC، Wear Leveling و مدیریت Bad Block در کنترلر وابسته نیاز دارد.
• دوام کمتر در هر سلول: با وجود نسل‌های مختلف مانند SLC، MLC، TLC و QLC که توازن‌های متفاوتی در دوام ارائه می‌دهند؛ NAND عموماً در کاربردهای کد کنترلی کوچک نسبت به NOR دوام کمتری دارد.

کاربردهای متداول

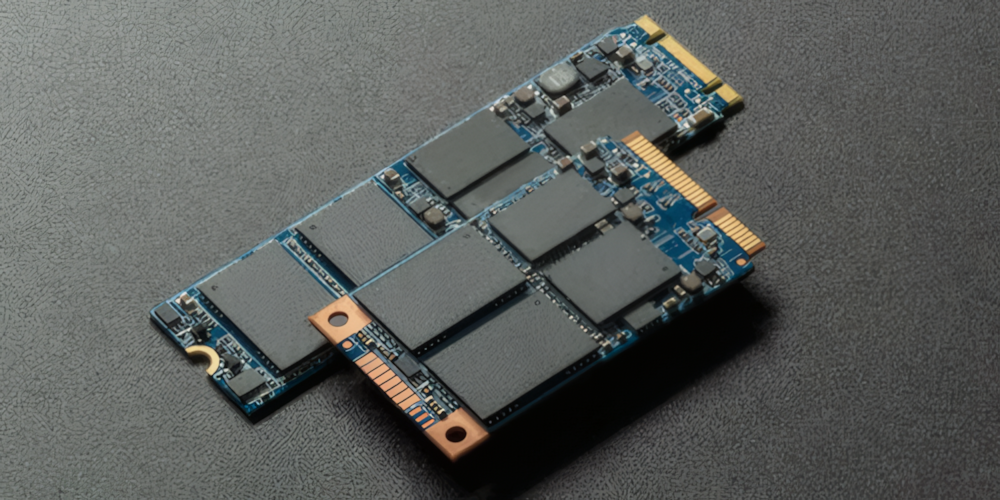

• ذخیره‌سازی انبوه: SSDها، کارت‌های حافظه، USB Flash Driveها (فلش مموری) و حافظه داخلی گوشی‌ها.
• ذخیره‌سازی فایل و رسانه با ظرفیت بالا که در آن چگالی و هزینه اهمیت دارد.
• دستگاه‌های مصرفی و زیرساخت‌های کلاد که به ذخیره‌سازی مقیاس‌پذیر نیاز دارند.

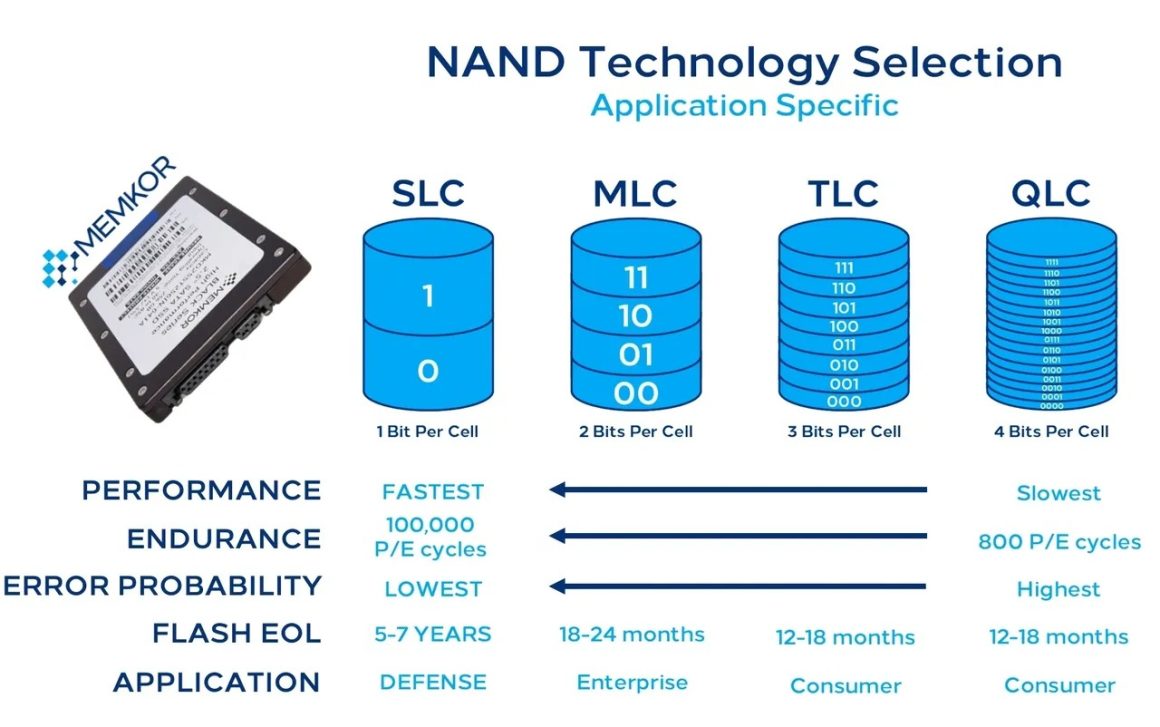

انواع سلول در NAND Flash Memory، SLC، MLC، TLC و QLC

در حافظه NAND هر سلول با به‌دام‌انداختن بار الکتریکی در سطوح ولتاژ متفاوت داده را ذخیره می‌کند. با افزایش تعداد بیت در هر سلول، به سطوح ولتاژ متمایز بیشتری نیاز می‌شود که عملیات خواندن و نوشتن را پیچیده‌تر و حساس‌تر به خطا می‌سازد. بر این اساس، ساختارهای مختلف سلول برحسب تعداد بیت ذخیره‌شده تعریف می‌شوند:

• SLC یا Single-Level Cell: ذخیره 1 بیت در هر سلول، ساده‌ترین و مقاوم‌ترین ساختار.
• MLC یا Multi-Level Cell: ذخیره 2 بیت در هر سلول، توازن میان هزینه و عملکرد.
• TLC یا Triple-Level Cell: ذخیره 3 بیت در هر سلول، چگالی بسیار بالا.
• QLC یا Quad-Level Cell: ذخیره 4 بیت در هر سلول، بالاترین چگالی رایج فعلی.

به‌طور کلی با حرکت از SLC به MLC سپس TLC و QLC، مبادلات زیر رخ می‌دهد:

• چگالی ذخیره‌سازی افزایش می‌یابد و ظرفیت هر تراشه بیشتر می‌شود.
• هزینه به‌ازای هر گیگابایت کاهش پیدا می‌کند.
• دوام برحسب تعداد چرخه‌های نوشتن کاهش می‌یابد.
• عملکرد خام به‌ویژه سرعت نوشتن افت می‌کند.

مقایسه Flash Memory: حافظه NOR در برابر NAND

سلسله‌مراتب حافظه و ملاحظات عملی

همان‌گونه که در بخش‌های پیشین بررسی شد؛ هیچ فناوری حافظه‌ای تمامی نیازها را به‌طور کامل پوشش نمی‌دهد. در کامپیوترهای مدرن که شامل دستگاه‌های موبایل مانند گوشی‌ها و تبلت‌ها می‌شود، از سلسله‌مراتبی از انواع حافظه استفاده می‌شود که با هدف ایجاد توازن میان چهار عامل اصلی سرعت، هزینه شامل انرژی و قیمت، ظرفیت و ماندگاری داده پس از قطع توان سازمان‌دهی شده‌اند.

در بالای این سلسله‌مراتب، حجم کوچکی از حافظه‌های بسیار سریع و فرار در نزدیکی تراشه پردازشی مانند پردازنده، گرافیک یا TPU قرار می‌گیرد. در سطوح پایین‌تر، حافظه‌های بزرگ‌تر و کندتر قرار دارند که در نهایت به انواع غیر فرار برای ذخیره‌سازی بلندمدت ختم می‌شوند. این ساختار از نقاط قوت هر فناوری بهره می‌برد و ضعف‌های آن را محدود می‌کند؛ به‌گونه‌ای که حافظه‌های سریع‌تر و گران‌تر مانند SRAM و DRAM به‌عنوان فضای کاری فوری پردازنده عمل می‌کنند؛ در حالی که فناوری‌های پایدار مانند ROM و Flash ذخیره‌سازی بلندمدت مطمئن را فراهم می‌سازند. چنین سازمان‌دهی‌ای عملکرد پاسخ‌گو در محاسبات Real-Time را تضمین کرده و هم‌زمان امکان نگه‌داری پایدار داده‌های حجیم و کد را فراهم می‌کند.

خلاصه ویژگی‌های انواع حافظه مدرن کامپیوتر

نسل‌های بعدی حافظه

با شتاب فزاینده تقاضا در محاسبات مدرن که هوش مصنوعی، مراکز داده در کلاد، دستگاه‌های IoT و سایر کاربردهای داده‌محور آن را هدایت می‌کنند؛ محدودیت‌های فناوری‌های رایج حافظه بیش از پیش آشکار شده است. در پاسخ به این چالش، صنعت نیمه‌رسانا به‌صورت فعال مسیرهای نسل بعدی حافظه را بررسی می‌کند. از جمله رویکردهایی که مرز میان ذخیره‌سازی و حافظه کاری را کمرنگ می‌سازند؛ بهره‌وری انرژی را افزایش می‌دهند یا شیوه ذخیره و دسترسی به بیت‌ها را به‌صورت بنیادین بازتعریف می‌کنند.

حافظه Z-Angle Memory یا ZAM

Z-Angle Memory که اینتل با همکاری SAIMEMORY وابسته به SoftBank توسعه می‌دهد؛ یکی از فناوری‌های نوظهور پرگفت‌وگو محسوب می‌شود. این معماری حافظه انباشته نوین با هدف رقابت با HBM فعلی از طریق ارائه چگالی بیشتر، پهنای باند بالاتر و بهره‌وری انرژی بهتر طراحی شده است. تمرکز اصلی آن بر رفع گلوگاه‌های حافظه در شتاب‌دهنده‌های هوش مصنوعی، شامل گرافیک و TPU و به‌طور کلی پلتفرم‌های محاسبات کارایی‌بالا قرار دارد. اهداف اولیه توسعه، تجاری‌سازی در بازه 2029–2030 را دنبال می‌کند و نمایش نمونه‌های اولیه در رویدادهای صنعتی نشانه‌ای از بازگشت بازیگران بزرگ به نوآوری جدی در معماری حافظه به‌شمار می‌رود.

حافظه Magnetoresistive RAM یا MRAM

MRAM داده را با استفاده از حالت‌های مغناطیسی به‌جای بار الکتریکی ذخیره می‌کند؛ ویژگی‌ای که ترکیبی کم‌نظیر از غیر فرار بودن، تاخیر پایین و دوام بالا ایجاد می‌کند. گونه‌هایی مانند STT-MRAM مبتنی بر Spin-Transfer Torque و SOT-MRAM مبتنی بر Spin-Orbit Torque عملکرد را به سرعت‌هایی نزدیک به SRAM سوق داده‌اند؛ در حالی که ماندگاری مشابه حافظه فلش را حفظ می‌کنند. در یک پیشرفت اخیر، استفاده از لایه‌های تنگستن سرعت سوئیچینگ در حدود 1 نانوثانیه را نشان داده است؛ دستاوردی که امکان به‌کارگیری MRAM به‌عنوان حافظه کاری غیر فرار فوق‌سریع با طول عمر چندین مرتبه بزرگی بیشتر نسبت به فلش را مطرح می‌کند.

حافظه Resistive RAM یا ReRAM و RRAM

Resistive Random-Access Memory با تغییر مقاومت در یک ماده دی‌الکتریک بیت‌ها را نمایش می‌دهد. ساختار ساده سلول، ولتاژ برنامه‌ریزی پایین، سوئیچینگ سریع و مقیاس‌پذیری مناسب در گره‌های ساخت زیر 10 نانومتر آن را به گزینه‌ای جذاب برای ذخیره‌سازی غیر فرار بسیار متراکم تبدیل کرده است. برخی همکاری‌های صنعتی مانند Weebit Nano و Texas Instruments نشان می‌دهد تجاری‌سازی ReRAM در دستگاه‌های Embedded و IoT به مرحله عملی نزدیک شده است. همچنین سازگاری این فناوری با محاسبات آنالوگ و In-Memory Computing آن را به نامزد مهمی برای شتاب‌دهنده‌های هوش مصنوعی نسل بعد و Edge Computing (رایانش لبه‌ای) بدل می‌کند.

حافظه Phase-Change Memory یا PCM

Phase-Change Memory با تغییر حالت یک ماده کالکوژناید میان وضعیت آمورف و کریستالی از طریق گرما داده را ذخیره می‌کند؛ روشی که تاخیر بسیار کمتر نسبت به NAND و دوام بالاتر فراهم می‌سازد. امکان استفاده از چندین حالت میانی برای ذخیره چند بیت در هر سلول وجود دارد؛ افزون بر آن، مشابه DRAM به Refresh نیاز ندارد. با وجود چالش‌های مرتبط با مواد و مصرف انرژی، پژوهش‌ها بر بهبود کارایی نوشتن و مقیاس‌پذیری متمرکز شده است؛ جایگاهی میان DRAM و Flash از نظر عملکرد و ماندگاری داده برای آن متصور می‌شود که به مفهوم Storage-Class Memory نزدیک است.

رویکردهای Ferroelectric و Nano-RAM

برخی فناوری‌های آزمایشی با هدف ترکیب غیر فرار بودن، سرعت و دوام در قالب‌های نوین توسعه می‌یابند. حافظه Ferroelectric Flash شامل ساختارهای FeNAND یا مبتنی بر FeFET با ادغام قطبش فروالکتریک در آرایش مشابه NAND مصرف توان را کاهش داده، دوام را افزایش داده و سرعت را نسبت به سلول‌های Charge-Trap سنتی بهبود می‌دهد. در سوی دیگر، Nano-RAM یا NRAM که بر پایه نانولوله‌های کربنی طراحی شده است؛ سرعتی در حد DRAM همراه با غیر فرار بودن و چگالی بالقوه بسیار بالا وعده می‌دهد. این فناوری‌ها در مراحل اولیه قرار دارند، با این حال نشان می‌دهند پیشرفت در علم مواد و مهندسی ادوات چگونه می‌تواند معماری‌های فعلی را به‌طور بنیادین متحول سازد.

سخن پایانی

حافظه صرفاً یک مولفه منفرد در کامپیوتر محسوب نمی‌شود؛ بلکه اکوسیستمی پیچیده از فناوری‌های متنوع است که هر یک میان سرعت، ماندگاری، هزینه و ظرفیت مبادله انجام می‌دهند. چهار ستون اصلی حافظه مدرن شامل ROM، DRAM، SRAM و Flash هر کدام نقشی متمایز در کارایی سیستم ایفا می‌کنند.

این چهار نوع حافظه یک واقعیت بنیادین طراحی محاسباتی را نشان می‌دهد که در آن هیچ یک از فناوری‌های حافظه‌ در تمامی شاخص‌ها برتری مطلق ندارد؛ بنابراین سیستم‌ها به‌صورت سلسله‌مراتبی معماری می‌شوند تا از نقاط قوت هر فناوری بهره ببرند و ضعف‌های آن را محدود کنند. از فریمورهای کوچک ذخیره‌شده در ROM تا ترابایت‌ها داده روی Flash، از سرعت خیره‌کننده SRAM تا فضای کاری گسترده DRAM، هر کدام در عملکرد و قابلیت سیستم‌های روزمره نقشی اساسی دارند.

با نگاه به نوآوری‌های آینده شامل رم‌های غیر فرار نوظهور و معماری‌های انباشته پیشرفته، تعامل میان عملکرد، ماندگاری و هزینه همچنان مسیر تکامل حافظه را تعیین خواهد کرد و شکل‌گیری نسل بعدی دستگاه‌های محاسباتی را هدایت می‌کند.
